Transformer Turns Test Ratio Test

Weshine® invented the Turns Ratio Tester for transformer turn ratio test with CE certificate, ຄຸນະພາບສູງແລະຄວາມຖືກຕ້ອງ, ປະດິດແລະຜະລິດຕາມມາດຕະຖານແຫ່ງຊາດ, ການແກ້ໄຂການທົດສອບໄຟຟ້າທີ່ສົມບູນທີ່ມີຢູ່. ຕິດຕໍ່ພວກເຮົາສໍາລັບລາຍລະອຽດເພີ່ມເຕີມຂອງ Turns Ratio Tester ສໍາລັບການທົດສອບອັດຕາສ່ວນການຫັນຈາກ Weshine!

ສົ່ງສອບຖາມ PDF DownLoad

ລາຍລະອຽດຜະລິດຕະພັນ

Weshine

ອັດຕາສ່ວນການຫັນປ່ຽນຂອງຫມໍ້ແປງແມ່ນເທົ່າກັບຈໍານວນຂອງການຫັນຂອງ winding ປະຖົມແບ່ງດ້ວຍຈໍານວນຂອງການຫັນຂອງ winding ທີສອງ. ອັດຕາສ່ວນຂອງຫມໍ້ແປງສະຫນອງການປະຕິບັດທີ່ຕ້ອງການຂອງຫມໍ້ແປງແລະແຮງດັນທີ່ສອດຄ້ອງກັນທີ່ຕ້ອງການໂດຍ winding ທີສອງ.

ຖ້າແຮງດັນຂັ້ນສອງຕ້ອງຕ່ໍາກວ່າແຮງດັນຂັ້ນຕົ້ນ - ຫມໍ້ແປງຂັ້ນໄດ - winding ທີສອງຄວນຈະມີການຫັນຫນ້ອຍກ່ວາຕົ້ນຕໍແລະໃນທາງກັບກັນສໍາລັບການຫັນປ່ຽນຂັ້ນຕອນ; ໃນເວລາທີ່ອັດຕາສ່ວນຂອງ transformer ຫຼຸດລົງແຮງດັນ, ມັນເພີ່ມຂຶ້ນໃນປະຈຸບັນແລະໃນທາງກັບກັນ, ດັ່ງນັ້ນ, ອັດຕາສ່ວນແຮງດັນແລະປະຈຸບັນຂອງຫມໍ້ແປງທີ່ເຫມາະສົມແມ່ນກ່ຽວຂ້ອງໂດຍກົງກັບອັດຕາສ່ວນການຫັນເປັນ.

ແຕ່ຫນ້າເສຍດາຍ, ຫມໍ້ແປງບໍ່ສົມບູນແບບ, ໃນຫມໍ້ແປງທີ່ແທ້ຈິງ, ແຮງດັນຫຼືອັດຕາສ່ວນໃນປະຈຸບັນອາດຈະບໍ່ກົງກັບອັດຕາສ່ວນທາງດ້ານຮ່າງກາຍຂອງຫມໍ້ແປງເນື່ອງຈາກການສູນເສຍໄຟຟ້າຕ່າງໆເຊັ່ນໃນແກນທາດເຫຼັກຂອງຫມໍ້ແປງ (hysteresis ແລະການສູນເສຍໃນປະຈຸບັນ eddy) ແລະທອງແດງ . ການສູນເສຍ (ເນື່ອງຈາກການຕໍ່ຕ້ານຂອງ windings ປະຖົມແລະມັດທະຍົມ); ດັ່ງນັ້ນ, ຜູ້ຜະລິດພະຍາຍາມອອກແບບຫມໍ້ແປງເພື່ອຫຼຸດຜ່ອນການສູນເສຍເຫຼົ່ານີ້ເພື່ອປະສິດທິພາບສູງສຸດໃນເວລາໂຫຼດເຕັມ, ການແປງພະລັງງານສູງກວ່າ 95%, ດັ່ງນັ້ນຈຶ່ງສະຫນອງຄວາມແຕກຕ່າງບໍ່ເກີນ 5% ຈາກອັດຕາສ່ວນແຮງດັນຂອງຫມໍ້ແປງ / ອັດຕາສ່ວນ.

Weshine invented ໄດ້ການທົດສອບອັດຕາສ່ວນການຫັນປ່ຽນ, ຫຼື TTR ການທົດສອບ, ສໍາລັບການທົດສອບອັດຕາສ່ວນການຫັນປ່ຽນແລະຢືນຢັນວ່າຫມໍ້ແປງມີອັດຕາສ່ວນທີ່ຖືກຕ້ອງຂອງການລ້ຽວຂັ້ນຕົ້ນຫາລ້ຽວຮອງ. ການນໍາໃຊ້ການທົດສອບນີ້ຢ່າງຖືກຕ້ອງສາມາດຊ່ວຍໃຫ້ກໍານົດການປະຕິບັດການປ່ຽນແປງທໍ່, ການຫັນສັ້ນ, windings ເປີດ, ການເຊື່ອມຕໍ່ winding ບໍ່ຖືກຕ້ອງແລະຄວາມຜິດພາດອື່ນໆພາຍໃນຫມໍ້ໄຟ. ໄລຍະຂອງຕົວທົດສອບ TTR ຂອງ Weshine ມີຄວາມທົນທານຕໍ່ກັບສະພາບທີ່ຮຸນແຮງທີ່ບາງການທົດສອບໃນໝໍ້ແປງໄຟ.

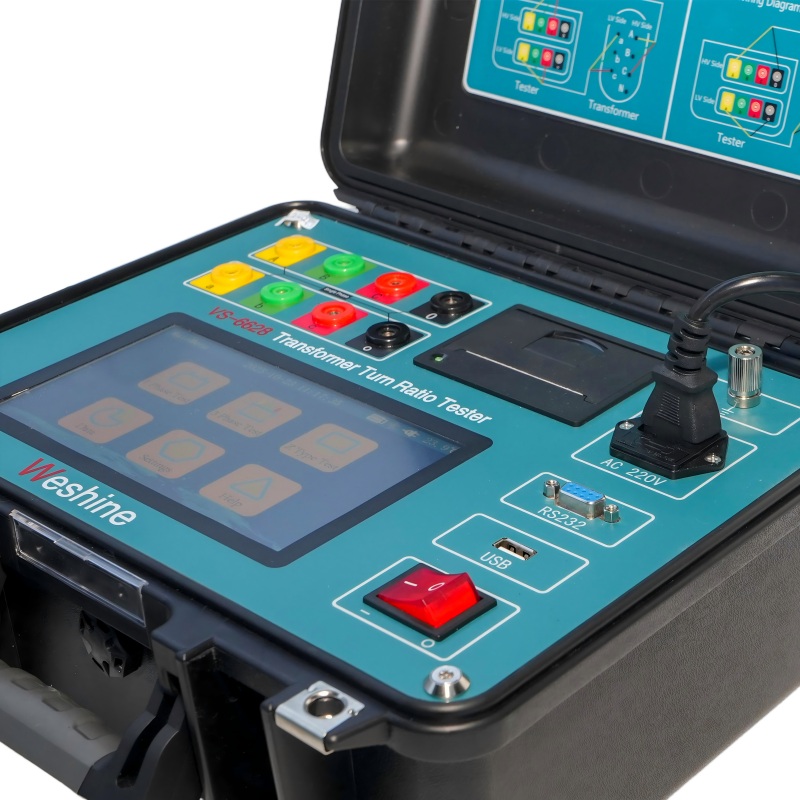

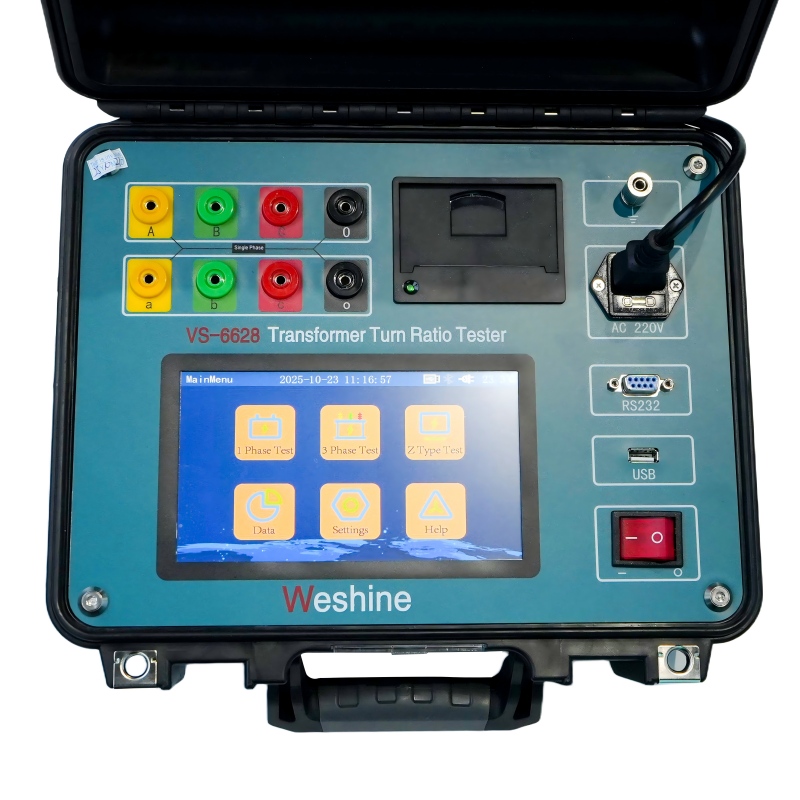

VS-6628 ຊຸດສາມໄລຍະການທົດສອບອັດຕາສ່ວນການຫັນປ່ຽນຊຸດໄດ້ຖືກອອກແບບເພື່ອວັດແທກອັດຕາສ່ວນການຫັນຂອງພະລັງງານ, ເຄື່ອງມື, ແລະເຄື່ອງຫັນປ່ຽນໃນສະຖານີຍ່ອຍຫຼືສະພາບແວດລ້ອມການຜະລິດ. ການອອກແບບທີ່ແຂງແກ່ນ ແລະແຂງແຮງເຮັດໃຫ້ເຄື່ອງມືເຫຼົ່ານີ້ເໝາະສົມກັບການນໍາໃຊ້ໃນສະພາບແວດລ້ອມທີ່ຮຸນແຮງຫຼາຍປະເພດ. ຕົວນໍາຂອງພວກເຮົາຖືກອອກແບບມາເປັນພິເສດເພື່ອສະຫນອງຄວາມຍືດຫຍຸ່ນທີ່ຈໍາເປັນໃນສະພາບອາກາດເຢັນ.

ແຕ່ເນື່ອງຈາກວ່າຫມໍ້ແປງແມ່ນຂຶ້ນກັບຄວາມກົດດັນແລະການປ່ຽນແປງຕ່າງໆ, ທັງໄຟຟ້າແລະກົນຈັກ, ຕະຫຼອດຊີວິດຂອງເຂົາເຈົ້າ, ອັດຕາສ່ວນການຫັນທີ່ຖືກຕ້ອງຂອງຫມໍ້ຫຸງຕົ້ມຕ້ອງໄດ້ຮັບການກວດສອບກ່ອນທີ່ຫມໍ້ແປງຈະໃຫ້ບໍລິການແລະໃນລະຫວ່າງຕາຕະລາງການບໍາລຸງຮັກສາຕ່າງໆ, ນີ້ແມ່ນ.Transformer Turns Ratio Testerເພາະສະນັ້ນ, ອັດຕາສ່ວນ turns ວັດແທກໂດຍການນໍາໃຊ້ຕ່າງໆການທົດສອບອັດຕາສ່ວນການຫັນປ່ຽນຊຸດ (ອຸປະກອນ TTR) ປະກອບມີການສູນເສຍໂດຍປົກກະຕິຢູ່ໃນຫມໍ້ແປງ, ສົ່ງຜົນໃຫ້ອັດຕາການປ່ຽນແປງທີ່ແຕກຕ່າງຈາກຈໍານວນການຫັນ, ແຕ່ສະທ້ອນເຖິງອັດຕາສ່ວນແຮງດັນທີ່ແທ້ຈິງທີ່ຜູ້ຜະລິດແລະຜູ້ໃຊ້ຄາດຫວັງ, ຫຼືອັດຕາສ່ວນຂອງຫມໍ້ແປງໄຟຟ້າທີ່ແທ້ຈິງ.

Weshine

ຂໍ້ມູນຜະລິດຕະພັນ
ຊື່ຜະລິດຕະພັນ	ການທົດສອບອັດຕາສ່ວນ TURNS ສໍາລັບ TRANSFORMER TURNS RATIO TEST
ໝາຍເລກຕົວແບບ	VS-6628	ໄລຍະການທົດສອບ	0.9 ~ 10000
ຄວາມຖືກຕ້ອງ	0.2%	ໃບຢັ້ງຢືນ	CE; EMC; LVD; ISO;
ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ	ການທົດສອບອັດຕາສ່ວນ turns, ໄລຍະການຍ້າຍແລະ polarity.
ການຊ່ວຍເຫຼືອໃນການກໍານົດ
ຂະໜາດ	345 x 295 x 175 ມມ	ນ້ຳໜັກ	5 ກິໂລ

ການຄັດເລືອກ

Weshine ມີປະສົບການ 8 ປີໂດຍສະເພາະສໍາລັບການຈັດການກັບອຸປະກອນໄຟຟ້າທີ່ສົມບູນ. ໃນປັດຈຸບັນ, Weshine ໄດ້ invented ຕ່າງໆ Turns Ratio Tester ສໍາລັບການທົດສອບອັດຕາສ່ວນການຫັນປ່ຽນດັ່ງທີ່ສະແດງໃນແບບຟອມ:

ຂໍ້ມູນການສັ່ງຊື້ສໍາລັບການທົດສອບອັດຕາສ່ວນ TURNS ສໍາລັບການທົດສອບອັດຕາສ່ວນການຫັນປ່ຽນ
ແມວ. ບໍ່.	ໄລຍະການທົດສອບ	ຄວາມຖືກຕ້ອງ	ຄວາມລະອຽດ	ຂະໜາດ (ມມ)	ນ້ຳໜັກ (ກິໂລກຣາມ)
VS-6628	0.9 ຫາ 10000	0.2%	0.0001 ນທ	345 x 295 x 175	5
VS-6629	0.9 ຫາ 10000	0.1% (0.9 ຫາ 500) 0.2% (500 ຫາ 3000) 0.3% (3000 ຫາ 10000)	0.9ï½9.9999ï¼ 0.0001ï¼¹ 10ï½99.999ï¼ 0.001ï¼ 100ï½,999.99ï¼¹0.01ï¼ 1,000ï½,9999.9ï¼ƒ0.1ï¼ 10000 ຂຶ້ນໄປ	325 x 225 x 125	3.8
VS-6630	0.9 ຫາ 10000	0.1% (0.9 ຫາ 2000) 0.3% (2000 ຫາ 10000)	0.0001 ນທ	360 x 280 x 160	6
VS-6628T	0.8 ຫາ 10000	0.1% (0.8 ຫາ 3000) 0.2% (3000 ຫາ 10000)	0.0001 ນທ	320 x 240 x 130	3
VS-6628A	0.9 ຫາ 10000	0.1% (0.9 ຫາ 500) 0.2% (500 ຫາ 3000) 0.3% (3000 ຫາ 10000)	0.9ï½9.9999ï¼ 0.0001ï¼¹ 10ï½99.999ï¼ 0.001ï¼ 100ï½,999.99ï¼¹0.01ï¼ 1,000ï½,9999.9ï¼ƒ0.1ï¼ 10000 ຂຶ້ນໄປ	246 x 156 x 62	1.7

ອີງຕາມບັນຫາລະບົບຕ່ອງໂສ້ການສະຫນອງ: ກະລຸນາຕິດຕໍ່ຜູ້ຈັດຈໍາຫນ່າຍ Weshine ທີ່ຕ້ອງການຂອງທ່ານສໍາລັບລາຄາໃນປະຈຸບັນແລະເວລານໍາ.

ໃບຢັ້ງຢືນຄຸນນະພາບ

ພວກເຮົາເຊື່ອສະເຫມີວ່າຄວາມສໍາເລັດທັງຫມົດຂອງບໍລິສັດຂອງພວກເຮົາແມ່ນກ່ຽວຂ້ອງໂດຍກົງກັບຄຸນນະພາບຂອງຜະລິດຕະພັນທີ່ພວກເຮົາສະຫນອງ. Turns Ratio Tester forການທົດສອບອັດຕາສ່ວນການຫັນປ່ຽນຕອບສະຫນອງຄວາມຕ້ອງການດ້ານຄຸນນະພາບສູງສຸດທີ່ລະບຸໄວ້ໃນຄໍາແນະນໍາ ISO9001, ISO14000: 14001 ແລະລະບົບການຄວບຄຸມຄຸນນະພາບທີ່ເຄັ່ງຄັດຂອງພວກເຮົາ.
