100kV 100kV ລະບົບການທົດສອບຟຣີ AC Hipot Discharge ບາງສ່ວນ

ລະບົບ 100kV Partial Discharge Free AC Hipot Test System ເປັນການທົດສອບແຮງດັນສູງແບບມືອາຊີບທີ່ພັດທະນາສໍາລັບ AC ທົນທານຕໍ່ການທົດສອບແຮງດັນແລະການກວດສອບການໄຫຼບາງສ່ວນຂອງຫມໍ້ແປງ, switchgear, insulators, ສາຍ, bushings, ອຸປະກອນ GIS, ແລະອຸປະກອນໄຟຟ້າອື່ນໆ.

ລະບົບໄດ້ຮັບຮອງເອົາການຫັນເປັນການທົດສອບອາຍແກັສ SF6 ແທນທີ່ຈະເປັນໂຄງປະກອບການແຊ່ນ້ໍາແບບດັ້ງເດີມ, ການກໍາຈັດຄວາມສ່ຽງຂອງການປົນເປື້ອນຂອງນ້ໍາມັນໃນຂະນະທີ່ການຫຼຸດຜ່ອນນ້ໍາອຸປະກອນຢ່າງຫຼວງຫຼາຍໂດຍ 20% ຫາ 60%. ລະບົບເຕັມຮັກສາການໄຫຼບາງສ່ວນທັງຫມົດບໍ່ສູງກວ່າ 5pC ເມື່ອແລ່ນຢູ່ທີ່ແຮງດັນ.

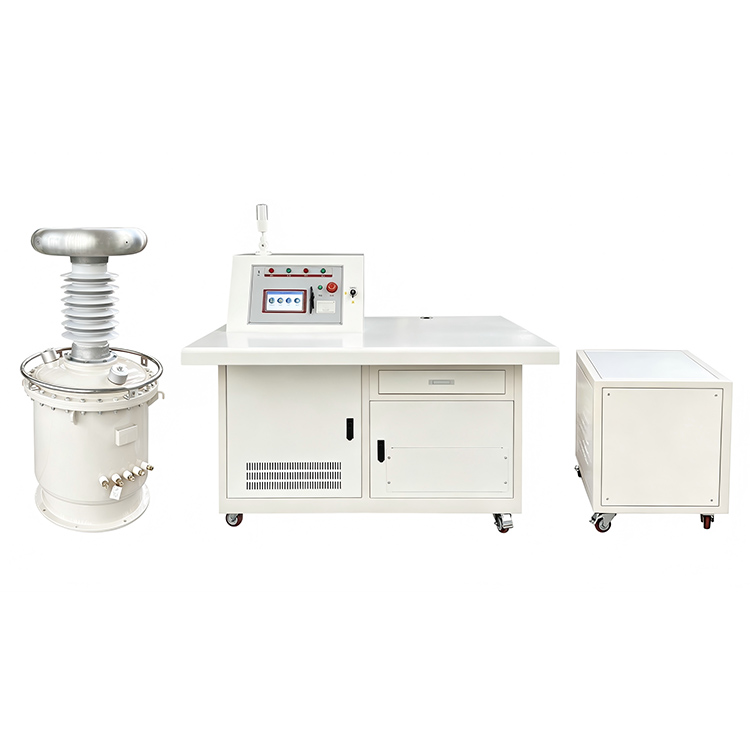

ລະບົບການທົດສອບແບບປະສົມປະສານທີ່ສົມບູນນີ້ແມ່ນປະກອບກັບຫມໍ້ແປງການທົດສອບແຮງດັນສູງ, ຕົວເກັບປະຈຸ coupling, ເຄື່ອງປະຕິກອນການຈໍາກັດແຮງດັນສູງໃນປະຈຸບັນ, ເຄື່ອງປະຕິກອນການຊົດເຊີຍແຮງດັນຕ່ໍາ, ຫມໍ້ແປງແຍກ, ຄອນໂຊນປະຕິບັດງານອັດຕະໂນມັດເຊັ່ນດຽວກັນກັບຕູ້ຊົດເຊີຍ. ໂຄງສ້າງການຊົດເຊີຍແຮງດັນຕໍ່າທີ່ສ້າງຂຶ້ນໃນຕົວຂອງມັນເອງສາມາດຫຼຸດລົງການບໍລິໂພກກະແສໄຟຟ້າໄດ້ສູງສຸດ 60%, ເຊິ່ງຊ່ວຍຍົກສູງປະສິດທິພາບພະລັງງານແລະຕັດຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານປະຈໍາວັນ.

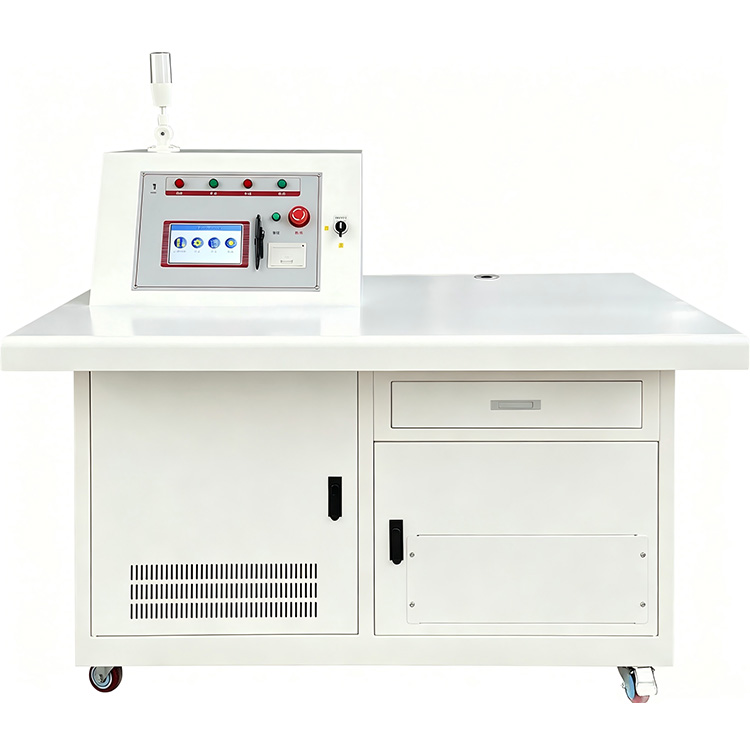

ມາພ້ອມກັບຄອນໂຊຄວບຄຸມຫນ້າຈໍສໍາຜັດສີ 7 ນິ້ວ, ລະບົບສະຫນັບສະຫນູນທັງສອງຮູບແບບການທົດສອບອັດຕະໂນມັດແລະຄູ່ມື. ຜູ້​ໃຊ້​ສາ​ມາດ​ຕັ້ງ​ຄ່າ​ເປັນ​ອິດ​ສະ​ຫຼະ​ເຖິງ​ຫ້າ​ຂັ້ນ​ຕອນ​ແຮງ​ດັນ​, ອັດ​ຕາ​ການ ramp ແຮງ​ດັນ​, ແລະ​ທົນ​ທານ​ຕໍ່​ໄລ​ຍະ​ການ​ທົດ​ສອບ​. ຟັງຊັນການທົດສອບອັດຕະໂນມັດປະກອບມີແຮງດັນໄຟຟ້າ, ການປ່ຽນຄ່າຊົດເຊີຍ, ການກໍານົດເວລາ, ການຫຼຸດຜ່ອນແຮງດັນ, ການເກັບຮັກສາຂໍ້ມູນ, ແລະການພິມບົດລາຍງານ, ປັບປຸງປະສິດທິພາບການທົດສອບຢ່າງຫຼວງຫຼາຍແລະເຮັດຊ້ໍາອີກ.

ຖືກອອກແບບມາສໍາລັບຫ້ອງທົດລອງແຮງດັນສູງແລະຄໍາຮ້ອງສະຫມັກການທົດສອບພາກສະຫນາມ, ລະບົບສະຫນອງຜົນຜະລິດ sinusoidal ທີ່ຫມັ້ນຄົງທີ່ມີການບິດເບືອນຂອງ waveform ຫນ້ອຍກ່ວາ 5%, ສິ່ງລົບກວນປະຕິບັດງານຕ່ໍາ, ແລະການປ້ອງກັນທີ່ເຊື່ອຖືໄດ້ຕໍ່ກັບສະພາບ overvoltage ແລະ overcurrent. ການອອກແບບທີ່ສາມາດຂະຫຍາຍໄດ້ອະນຸຍາດໃຫ້ລະບົບທີ່ຄ້າຍຄືກັນພາຍໃນຊຸດຜະລິດຕະພັນເພື່ອບັນລຸລະດັບແຮງດັນສູງເຖິງ 1200kV ສໍາລັບຄໍາຮ້ອງສະຫມັກການທົດສອບແຮງດັນສູງ.

ຄູ່ມືຜະລິດຕະພັນ

ວິທີການເຮັດວຽກຂອງລະບົບ

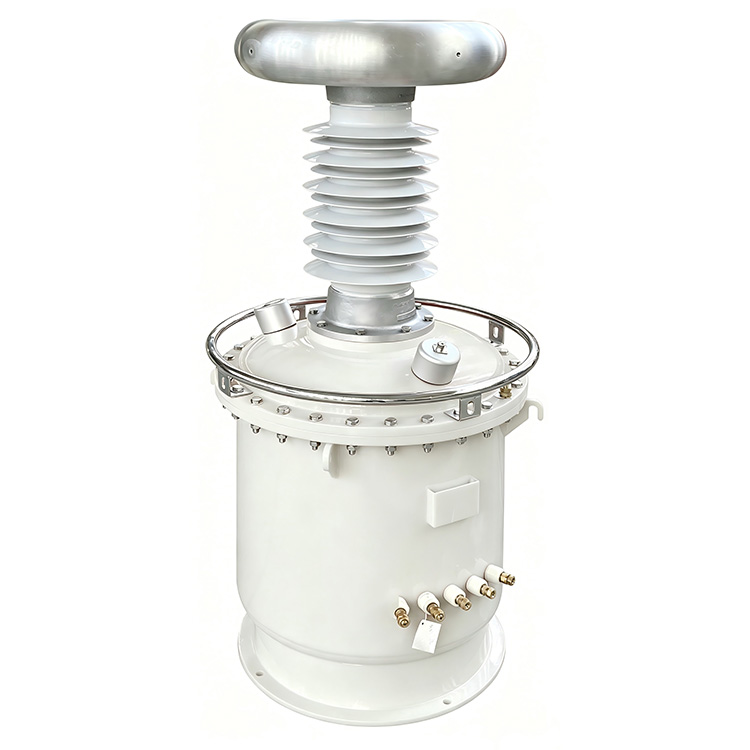

ລະບົບ 100kV Partial Discharge Free AC Hipot Test System ຜະລິດຄວາມຖີ່ຂອງພະລັງງານແຮງດັນສູງທີ່ໝັ້ນຄົງຜ່ານໝໍ້ແປງ SF6 insulated test transformer. ໃນ​ລະ​ຫວ່າງ​ການ​ທົດ​ສອບ​, capacitor coupling ແລະ​ວົງ​ຈອນ​ການ​ວັດ​ແທກ​ສືບ​ຕໍ່​ຕິດ​ຕາມ​ກິດ​ຈະ​ກໍາ​ການ​ໄຫຼ​ບາງ​ສ່ວນ​ໃນ​ຂະ​ນະ​ທີ່​ລະ​ບົບ​ການ​ຄວບ​ຄຸມ​ອັດ​ຕະ​ໂນ​ມັດ​ຄຸ້ມ​ຄອງ​ຂະ​ບວນ​ການ ramping ແຮງ​ດັນ​, ຖື​, ແລະ​ການ​ຫຼຸດ​ຜ່ອນ​.

ເຄື່ອງປະຕິກອນການຊົດເຊີຍແຮງດັນຕໍ່າເຮັດວຽກເພື່ອຕັດກະແສໄຟຟ້າທີ່ຕ້ອງໃຊ້, ເຊິ່ງນໍາເອົາປະສິດທິພາບພະລັງງານທີ່ດີຂຶ້ນແລະບັນເທົາຄວາມຫນັກຫນ່ວງຂອງການສະຫນອງພະລັງງານທີ່ເຊື່ອມຕໍ່. ລະບົບທັງຫມົດແມ່ນສາມາດປະຕິບັດການທົນທານຕໍ່ການທົດສອບແຮງດັນແລະການວັດແທກການໄຫຼບາງສ່ວນພ້ອມໆກັນ, ດັ່ງນັ້ນຜູ້ໃຊ້ສາມາດດໍາເນີນການປະເມີນຜົນຢ່າງລະອຽດກ່ຽວກັບການປະຕິບັດ insulation ຂອງອຸປະກອນໄຟຟ້າແຮງດັນສູງທຸກປະເພດ.

ຄຸນສົມບັດ

1, SF6 ການອອກແບບຫມໍ້ແປງອາຍແກັສ insulation ໂດຍບໍ່ມີການປົນເປື້ອນນ້ໍາມັນ

2, ລະດັບການໄຫຼບາງສ່ວນໂດຍລວມ ≤5pC

3, Transformer ລະດັບການໄຫຼບາງສ່ວນ ≤3pC

4​, ແຮງ​ດັນ​ການ​ຜະ​ລິດ​ສູງ​ເຖິງ 100kV​

5​, ການ​ຊົດ​ເຊີຍ​ພະ​ລັງ​ງານ reactive ຫຼຸດ​ຜ່ອນ​ປັດ​ຈຸ​ບັນ​ແຫຼ່ງ​ເຖິງ 60​%

6​, ຮູບ​ແບບ​ການ​ທົດ​ສອບ​ອັດ​ຕະ​ໂນ​ມັດ​ແລະ​ຄູ່​ມື​

7​, ຫ້າ​ຂັ້ນ​ຕອນ​ຂອງ​ການ​ຕັ້ງ​ຄ່າ​ແຮງ​ດັນ​ແລະ​ກໍາ​ນົດ​ເວ​ລາ​

8, ອັດຕາແຮງດັນທີ່ສາມາດປັບໄດ້ຈາກ 0.5kV/s ຫາ 2.5kV/s

9​, ສະ​ຫຼັບ​ການ​ຊົດ​ເຊີຍ​ອັດ​ຕະ​ໂນ​ມັດ​ແລະ​ລະ​ບຽບ​ການ​ແຮງ​ດັນ​

10, ການເກັບຮັກສາຂໍ້ມູນປະຫວັດສາດແລະການພິມຫນ້າທີ່

11, ການວັດແທກແຮງດັນທີ່ມີຄວາມແມ່ນຍໍາສູງ

12​, ຜົນ​ຜະ​ລິດ sine​-wave ຄົງ​ທີ່​ມີ​ການ​ບິດ​ເບືອນ ≤5​%

13, ການດໍາເນີນງານສຽງຕ່ໍາ ≤65dB

14​, overvoltage ທີ່​ສົມ​ບູນ​ແບບ​ແລະ​ປົກ​ປັກ​ຮັກ​ສາ overcurrent​

15, ເຫມາະສໍາລັບການໄຫຼບາງສ່ວນແລະ AC ທົນທານຕໍ່ການທົດສອບແຮງດັນ

ຊ່ອງຂໍ້ມູນຄໍາຮ້ອງສະຫມັກ

1.ບໍລິສັດພະລັງງານໄຟຟ້າ

ໃຊ້ສໍາລັບການທົດສອບ insulation ປົກກະຕິແລະການປະເມີນຜົນການໄຫຼບາງສ່ວນຂອງ transformers, switchgear, ອຸປະກອນ GIS, ສາຍ, ແລະ substation apparatus.

2, ຫ້ອງທົດລອງແຮງດັນສູງ

ເຫມາະສໍາລັບການທົດສອບປະເພດ, ການທົດສອບການຍອມຮັບຂອງໂຮງງານຜະລິດ, ແລະໂຄງການຄົ້ນຄ້ວາທີ່ຕ້ອງການປະສິດທິພາບການໄຫຼບາງສ່ວນຕ່ໍາສຸດ.

3. ຜູ້ຜະລິດຫມໍ້ແປງ

ໃຊ້ສໍາລັບການຄວບຄຸມຄຸນນະພາບ, ການກວດສອບ insulation, ແລະການທົດສອບໂຮງງານຜະລິດສຸດທ້າຍຂອງພະລັງງານແລະການແຜ່ກະຈາຍ.

4. ມະຫາວິທະຍາໄລ ແລະສະຖາບັນຄົ້ນຄວ້າ

ສະຫນັບສະຫນູນການສຶກສາວິສະວະກໍາແຮງດັນສູງ, ການຄົ້ນຄວ້າ insulation, ແລະໂຄງການການທົດສອບໄຟຟ້າຂັ້ນສູງ.

5, ວິສາຫະກິດອຸດສາຫະກຳ ແລະ ບໍ່ແຮ່

ສະຫນອງການທົດສອບການບໍາລຸງຮັກສາປ້ອງກັນແລະການປະເມີນສະພາບຂອງ insulation ສໍາລັບອຸປະກອນໄຟຟ້າທີ່ສໍາຄັນ.

ລາຍການທົດສອບທົ່ວໄປ

1, Transformer AC ທົນການທົດສອບແຮງດັນ

2​, ການ​ທົດ​ສອບ GIS ບາງ​ສ່ວນ​

3​, ການ​ທົດ​ສອບ Switchgear ແຮງ​ດັນ​ສູງ​

4​, ການ​ທົດ​ສອບ insulation ສາຍ​ໄຟ​ຟ້າ​

5​, ການ​ທົດ​ສອບ insulator ແລະ Bushing​

6, ການທົດສອບການຍອມຮັບໂຮງງານຜະລິດອຸປະກອນໄຟຟ້າ

7, ການຄົ້ນຄວ້າຫ້ອງທົດລອງແຮງດັນສູງ

8. ໂຄງການບໍາລຸງຮັກສາປ້ອງກັນ

ຂໍ້ໄດ້ປຽບ Weshine

Weshine Electric ສຸມໃສ່ການພັດທະນາແລະການຜະລິດເຄື່ອງທົດສອບແຮງດັນສູງເຊັ່ນດຽວກັນກັບລະບົບການວັດແທກການໄຫຼບາງສ່ວນ. AC ຂອງພວກເຮົາທົນກັບຫນ່ວຍການທົດສອບແຮງດັນທີ່ມີຄຸນສົມບັດ insulation ອາຍແກັສ SF6 ຕ່ໍາສຸດການໄຫຼອອກບາງສ່ວນ, ການດໍາເນີນງານອັດຕະໂນມັດ smart, ເຕັກໂນໂລຊີການຊົດເຊີຍການປະຫຍັດພະລັງງານ, ແລະໂມດູນປ້ອງກັນຄວາມປອດໄພທີ່ເຊື່ອຖືໄດ້. ສ້າງຂຶ້ນເພື່ອຈັດການກັບວຽກງານການທົດສອບທີ່ເຄັ່ງຄັດທັງຢູ່ໃນຫ້ອງທົດລອງແລະສະພາບແວດລ້ອມໃນບ່ອນເຮັດວຽກ, ການແກ້ໄຂທັງຫມົດຈາກ Weshine ຊ່ວຍເຫຼືອລູກຄ້າໃນການປະຕິບັດການກວດສອບການສນວນກັນຄວາມຮ້ອນທີ່ຊັດເຈນ, ຕອບສະຫນອງມາດຕະຖານອຸດສາຫະກໍາທີ່ກ່ຽວຂ້ອງ, ແລະການຮັກສາຄວາມຫມັ້ນຄົງໃນໄລຍະຍາວຂອງອຸປະກອນແຮງດັນສູງຂອງພວກເຂົາ.

ລະບົບທົດສອບ AC Hipot ຟຣີ 100kV ຂອງພວກເຮົາສາມາດຕອບສະ ໜອງ ການທົດສອບການສນວນແຮງດັນສູງທັງໝົດ ແລະ ຄວາມຕ້ອງການກວດສອບການໄຫຼຂອງບາງສ່ວນ. ກະລຸນາຕິດຕໍ່ຫາທີມງານຂອງພວກເຮົາໄດ້ທຸກເວລາເພື່ອແກ້ໄຂບັນຫາທີ່ກໍາຫນົດເອງ, ຂໍ້ມູນດ້ານວິຊາການລະອຽດແລະລາຄາທີ່ແຂ່ງຂັນ.
