ການຄິດໄລ່ອັດຕາສ່ວນການຫັນຂອງ Transformer

Weshine® invented the Turns Ratio Tester for testing Transformer Turns Ratio Calculation with CE certificate, ຄຸນະພາບສູງແລະຄວາມຖືກຕ້ອງ, ປະດິດແລະຜະລິດຕາມມາດຕະຖານແຫ່ງຊາດ, ການແກ້ໄຂການທົດສອບໄຟຟ້າທີ່ສົມບູນທີ່ມີຢູ່. ຕິດຕໍ່ພວກເຮົາສໍາລັບລາຍລະອຽດເພີ່ມເຕີມຂອງ Turns Ratio Tester ສໍາລັບການທົດສອບ Transformer Turns ການຄິດໄລ່ອັດຕາສ່ວນຈາກ Weshine!

ສົ່ງສອບຖາມ PDF DownLoad

ລາຍລະອຽດຜະລິດຕະພັນ

Weshine

ອັດຕາສ່ວນການຫັນປ່ຽນຂອງຫມໍ້ແປງແມ່ນເທົ່າກັບຈໍານວນຂອງການຫັນຂອງ winding ປະຖົມແບ່ງດ້ວຍຈໍານວນຂອງການຫັນຂອງ winding ທີສອງ. ອັດຕາສ່ວນຂອງຫມໍ້ແປງສະຫນອງການປະຕິບັດທີ່ຕ້ອງການຂອງຫມໍ້ແປງແລະແຮງດັນທີ່ສອດຄ້ອງກັນທີ່ຕ້ອງການໂດຍ winding ທີສອງ.

ຖ້າແຮງດັນຂັ້ນສອງຕ້ອງຕ່ໍາກວ່າແຮງດັນຂັ້ນຕົ້ນ - ຫມໍ້ແປງຂັ້ນໄດ - winding ທີສອງຄວນຈະມີການຫັນຫນ້ອຍກ່ວາຕົ້ນຕໍແລະໃນທາງກັບກັນສໍາລັບການຫັນປ່ຽນຂັ້ນຕອນ; ໃນເວລາທີ່ອັດຕາສ່ວນຂອງ transformer ຫຼຸດລົງແຮງດັນ, ມັນເພີ່ມຂຶ້ນໃນປະຈຸບັນແລະໃນທາງກັບກັນ, ດັ່ງນັ້ນ, ອັດຕາສ່ວນແຮງດັນແລະປະຈຸບັນຂອງຫມໍ້ແປງທີ່ເຫມາະສົມແມ່ນກ່ຽວຂ້ອງໂດຍກົງກັບອັດຕາສ່ວນການຫັນເປັນ.

ແຕ່ຫນ້າເສຍດາຍ, ຫມໍ້ແປງບໍ່ສົມບູນແບບ, ໃນຫມໍ້ແປງທີ່ແທ້ຈິງ, ແຮງດັນຫຼືອັດຕາສ່ວນໃນປະຈຸບັນອາດຈະບໍ່ກົງກັບອັດຕາສ່ວນທາງດ້ານຮ່າງກາຍຂອງຫມໍ້ແປງເນື່ອງຈາກການສູນເສຍໄຟຟ້າຕ່າງໆເຊັ່ນໃນແກນທາດເຫຼັກຂອງຫມໍ້ແປງ (hysteresis ແລະການສູນເສຍໃນປະຈຸບັນ eddy) ແລະທອງແດງ . ການສູນເສຍ (ເນື່ອງຈາກການຕໍ່ຕ້ານຂອງ windings ປະຖົມແລະມັດທະຍົມ); ດັ່ງນັ້ນ, ຜູ້ຜະລິດພະຍາຍາມອອກແບບຫມໍ້ແປງເພື່ອຫຼຸດຜ່ອນການສູນເສຍເຫຼົ່ານີ້ເພື່ອປະສິດທິພາບສູງສຸດໃນເວລາໂຫຼດເຕັມ, ການແປງພະລັງງານສູງກວ່າ 95%, ດັ່ງນັ້ນຈຶ່ງສະຫນອງຄວາມແຕກຕ່າງບໍ່ເກີນ 5% ຈາກອັດຕາສ່ວນແຮງດັນຂອງຫມໍ້ແປງ / ອັດຕາສ່ວນ.

Weshine ໄດ້ປະດິດການທົດສອບອັດຕາສ່ວນການຫັນປ່ຽນຂອງຕົວປ່ຽນ, ຫຼືການທົດສອບ TTR, ສໍາລັບການວັດແທກການຄິດໄລ່ອັດຕາສ່ວນການຫັນຂອງ Transformerແລະຢືນຢັນວ່າຫມໍ້ແປງມີອັດຕາສ່ວນທີ່ຖືກຕ້ອງຂອງການລ້ຽວຂັ້ນຕົ້ນຫາລ້ຽວຮອງ. ການນໍາໃຊ້ການທົດສອບນີ້ຢ່າງຖືກຕ້ອງສາມາດຊ່ວຍໃຫ້ກໍານົດການປະຕິບັດການປ່ຽນແປງທໍ່, ການຫັນສັ້ນ, windings ເປີດ, ການເຊື່ອມຕໍ່ winding ບໍ່ຖືກຕ້ອງແລະຄວາມຜິດພາດອື່ນໆພາຍໃນຫມໍ້ໄຟ. ໄລຍະຂອງຕົວທົດສອບ TTR ຂອງ Weshine ມີຄວາມທົນທານຕໍ່ກັບສະພາບທີ່ຮຸນແຮງທີ່ບາງການທົດສອບໃນໝໍ້ແປງໄຟ.

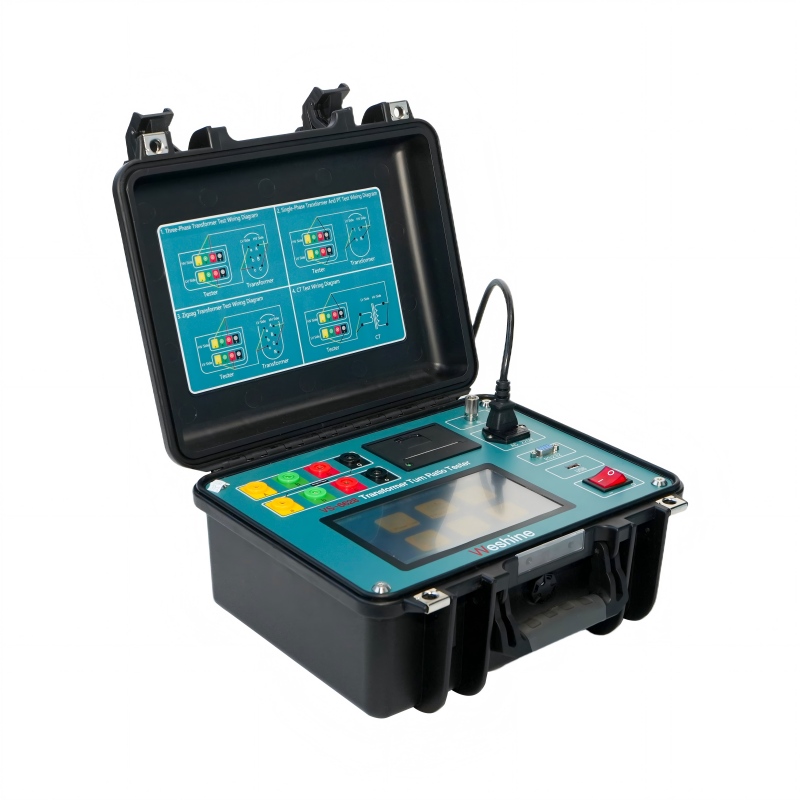

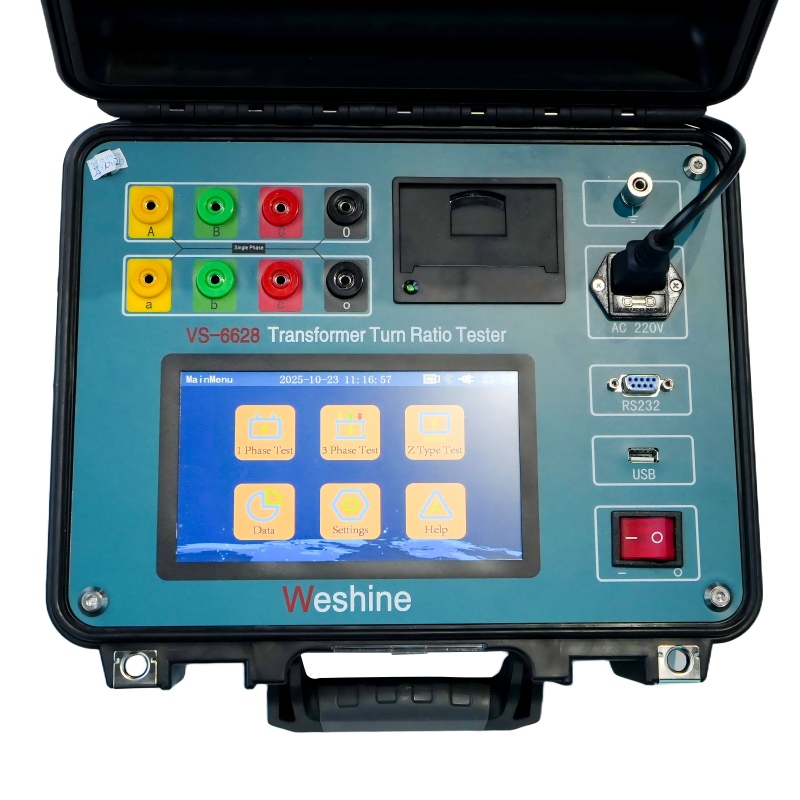

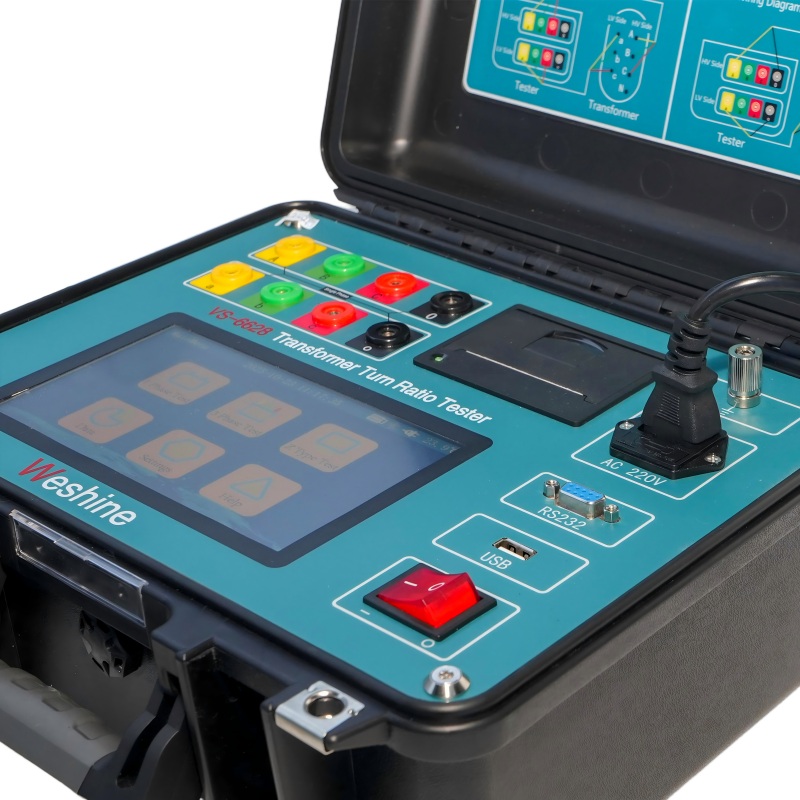

ຊຸດທົດສອບອັດຕາສ່ວນການຫັນຂອງເຄື່ອງຫັນເປັນສາມເຟດ VS-6628 ຖືກອອກແບບມາເພື່ອວັດແທກອັດຕາສ່ວນການຫັນຂອງພະລັງງານ, ເຄື່ອງມື, ແລະເຄື່ອງຫັນປ່ຽນໃນສະຖານີຍ່ອຍ ຫຼືສະພາບແວດລ້ອມການຜະລິດ. ການອອກແບບທີ່ແຂງແກ່ນ ແລະແຂງແຮງເຮັດໃຫ້ເຄື່ອງມືເຫຼົ່ານີ້ເໝາະສົມກັບການນໍາໃຊ້ໃນສະພາບແວດລ້ອມທີ່ຮຸນແຮງຫຼາຍປະເພດ. ຕົວນໍາຂອງພວກເຮົາຖືກອອກແບບມາເປັນພິເສດເພື່ອສະຫນອງຄວາມຍືດຫຍຸ່ນທີ່ຈໍາເປັນໃນສະພາບອາກາດເຢັນ.

ແຕ່ເນື່ອງຈາກວ່າຫມໍ້ແປງແມ່ນຂຶ້ນກັບຄວາມກົດດັນຕ່າງໆແລະການປ່ຽນແປງ, ທັງໄຟຟ້າແລະກົນຈັກ, ໃນໄລຍະຊີວິດຂອງເຂົາເຈົ້າ, ອັດຕາສ່ວນການຫັນທີ່ຖືກຕ້ອງຂອງຫມໍ້ແປງຕ້ອງໄດ້ຮັບການກວດກາກ່ອນທີ່ຈະຫັນເຂົ້າໄປໃນການບໍລິການແລະໃນລະຫວ່າງຕາຕະລາງການບໍາລຸງຮັກສາຕ່າງໆ, ນີ້ແມ່ນເຄື່ອງທົດສອບອັດຕາສ່ວນການຫັນເປັນ. ດັ່ງນັ້ນ, ອັດຕາການປ່ຽນແປງທີ່ວັດແທກໂດຍໃຊ້ຊຸດທົດສອບອັດຕາສ່ວນການຫັນປ່ຽນຂອງເຄື່ອງປ່ຽນຕ່າງໆ (ອຸປະກອນ TTR) ປະກອບມີການສູນເສຍທີ່ປົກກະຕິແລ້ວມີຢູ່ໃນຫມໍ້ແປງ, ສົ່ງຜົນໃຫ້ອັດຕາການປ່ຽນແປງທີ່ແຕກຕ່າງຈາກຈໍານວນການຫັນ, ແຕ່ສະທ້ອນເຖິງອັດຕາສ່ວນແຮງດັນທີ່ຄາດໄວ້ໂດຍຜູ້ຜະລິດແລະຜູ້ໃຊ້, ຫຼື ອັດຕາສ່ວນຂອງການຫັນປ່ຽນພະລັງງານທີ່ແທ້ຈິງ.

Weshine

ຂໍ້ມູນຜະລິດຕະພັນ
ຊື່ຜະລິດຕະພັນ	TURNS RATIO TESTER ສໍາລັບການທົດສອບການຄິດໄລ່ອັດຕາການປ່ຽນແປງຂອງ Transformer
ໝາຍເລກຕົວແບບ	VS-6628	ໄລຍະການທົດສອບ	0.9 ~ 10000
ຄວາມຖືກຕ້ອງ	0.2%	ໃບຢັ້ງຢືນ	CE; EMC; LVD; ISO;
ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ	ການທົດສອບອັດຕາສ່ວນ turns, ໄລຍະການຍ້າຍແລະ polarity.
ການຊ່ວຍເຫຼືອໃນການກໍານົດ
ຂະໜາດ	345 x 295 x 175 ມມ	ນ້ຳໜັກ	5 ກິໂລ

ການຄັດເລືອກ

Weshine ມີປະສົບການ 8 ປີໂດຍສະເພາະສໍາລັບການຈັດການກັບອຸປະກອນໄຟຟ້າທີ່ສົມບູນ. ໃນປັດຈຸບັນ, Weshine ໄດ້ invented ຕ່າງໆ turns ratio tester ສໍາລັບການທົດສອບການຄິດໄລ່ອັດຕາສ່ວນການຫັນຂອງ Transformerດັ່ງທີ່ສະແດງໃນແບບຟອມ:

ຂໍ້ມູນການສັ່ງຊື້ສໍາລັບການທົດສອບອັດຕາສ່ວນ TURNS ສໍາລັບການທົດສອບການຄິດໄລ່ອັດຕາສ່ວນການຫັນຂອງ Transformer
ແມວ. ບໍ່.	ໄລຍະການທົດສອບ	ຄວາມຖືກຕ້ອງ	ຄວາມລະອຽດ	ຂະໜາດ (ມມ)	ນ້ຳໜັກ (ກິໂລກຣາມ)
VS-6628	0.9 ຫາ 10000	0.2%	0.0001 ນທ	345 x 295 x 175	5
VS-6629	0.9 ຫາ 10000	0.1% (0.9 ຫາ 500) 0.2% (500 ຫາ 3000) 0.3% (3000 ຫາ 10000)	0.9ï½¹ 9.9999ï¼ 0.0001ï¼¹ 10ï½99.999ï¼ 0.001ï¼ 100ï½,999.99ï¼¹0.01ï¼ 1,000ï½,9999.9ï¼ƒ0.1ï¼ 10000 ຂຶ້ນໄປ	325 x 225 x 125	3.8
VS-6630	0.9 ຫາ 10000	0.1% (0.9 ຫາ 2000) 0.3% (2000 ຫາ 10000)	0.0001 ນທ	360 x 280 x 160	6
VS-6628T	0.8 ຫາ 10000	0.1% (0.8 ຫາ 3000) 0.2% (3000 ຫາ 10000)	0.0001 ນທ	320 x 240 x 130	3
VS-6628A	0.9 ຫາ 10000	0.1% (0.9 ຫາ 500) 0.2% (500 ຫາ 3000) 0.3% (3000 ຫາ 10000)	0.9ï½¹ 9.9999ï¼ 0.0001ï¼¹ 10ï½99.999ï¼ 0.001ï¼ 100ï½,999.99ï¼¹0.01ï¼ 1,000ï½,9999.9ï¼ƒ0.1ï¼ 10000 ຂຶ້ນໄປ	246 x 156 x 62	1.7

ອີງຕາມບັນຫາລະບົບຕ່ອງໂສ້ການສະຫນອງ: ກະລຸນາຕິດຕໍ່ຜູ້ຈັດຈໍາຫນ່າຍ Weshine ທີ່ຕ້ອງການຂອງທ່ານສໍາລັບລາຄາໃນປະຈຸບັນແລະເວລານໍາ.

ໃບຢັ້ງຢືນຄຸນນະພາບ

ພວກເຮົາເຊື່ອສະເຫມີວ່າຄວາມສໍາເລັດທັງຫມົດຂອງບໍລິສັດຂອງພວກເຮົາແມ່ນກ່ຽວຂ້ອງໂດຍກົງກັບຄຸນນະພາບຂອງຜະລິດຕະພັນທີ່ພວກເຮົາສະຫນອງ. Turns ratio tester ສໍາລັບການທົດສອບການຄິດໄລ່ອັດຕາສ່ວນການຫັນຂອງ Transformerຕອບສະຫນອງຄວາມຕ້ອງການດ້ານຄຸນນະພາບສູງສຸດທີ່ລະບຸໄວ້ໃນຄໍາແນະນໍາ ISO9001, ISO14000: 14001 ແລະລະບົບການຄວບຄຸມຄຸນນະພາບທີ່ເຄັ່ງຄັດຂອງພວກເຮົາ.
