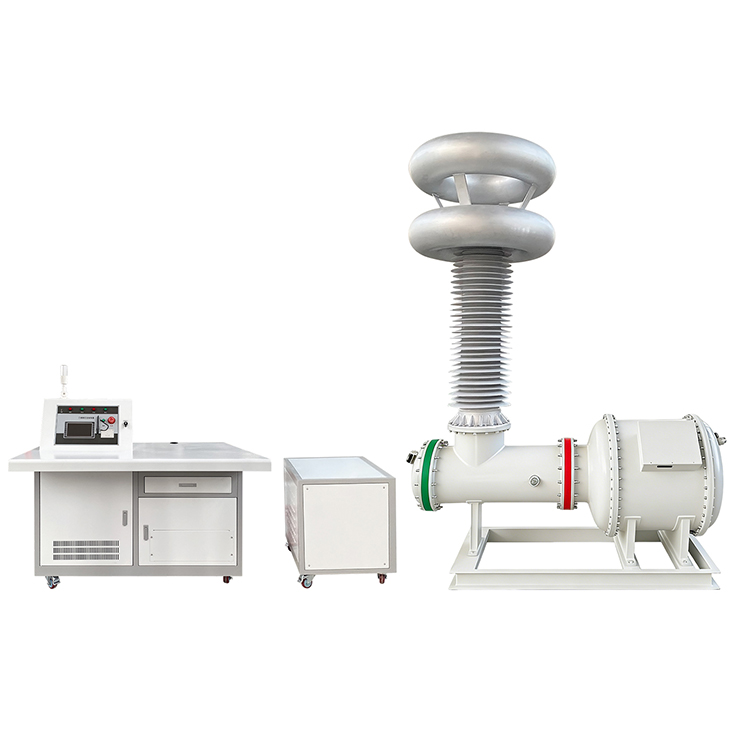

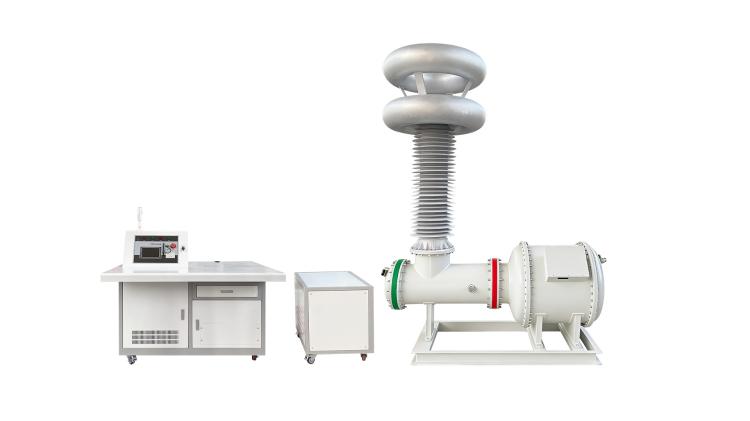

ການໄຫຼອອກບາງສ່ວນຟຣີ AC ທົນທານຕໍ່ລະບົບການທົດສອບແຮງດັນ

ການນໍາໃຊ້ເທກໂນໂລຍີການຫັນເປັນອາຍແກັສ SF6 ແບບພິເສດ, ລະບົບການທົດສອບຄວາມທົນທານຕໍ່ແຮງດັນໄຟຟ້າຂອງ AC Discharge Free Partial Discharge Free ສະຫນອງຜົນຜະລິດ 250kV ທີ່ຫມັ້ນຄົງທີ່ມີລະດັບການໄຫຼບາງສ່ວນໂດຍລວມຂອງ ≤5pC. ປະກອບດ້ວຍການຄວບຄຸມອັດສະລິຍະອັດສະລິຍະ, ການຊົດເຊີຍພະລັງງານທີ່ມີປະຕິກິລິຍາ, ການດໍາເນີນງານທີ່ມີສຽງຕ່ໍາ, ແລະຫນ້າທີ່ປ້ອງກັນທີ່ສົມບູນແບບ, ມັນເຫມາະສໍາລັບເຄື່ອງໃຊ້ໄຟຟ້າ, ວິສາຫະກິດອຸດສາຫະກໍາ, ມະຫາວິທະຍາໄລ, ສະຖາບັນຄົ້ນຄ້ວາ, ແລະຫ້ອງທົດລອງແຮງດັນສູງ.

ເນື່ອງຈາກອຸດສາຫະກໍາພະລັງງານສືບຕໍ່ຍົກສູງມາດຕະຖານການກວດສອບ insulation ແລະການກວດສອບການໄຫຼບາງສ່ວນຈຸນລະພາກ, ຫນ່ວຍການທົດສອບນີ້ໄດ້ຖືກພັດທະນາເພື່ອໃຫ້ກົງກັບຄວາມຕ້ອງການຂອງຕະຫຼາດດັ່ງກ່າວ. ບໍ່ເຫມືອນກັບຫມໍ້ແປງການທົດສອບທີ່ເຕີມນ້ໍາມັນແບບທໍາມະດາ, ການສນວນ SF6 ກໍາຈັດຄວາມສ່ຽງຂອງການຮົ່ວໄຫລຂອງນ້ໍາມັນແລະມົນລະພິດ, ໃນຂະນະທີ່ຕັດນ້ໍາຫນັກອຸປະກອນທັງຫມົດ 20% ຫາ 60% ສໍາລັບການຂົນສົ່ງແລະການຈັດວາງທີ່ງ່າຍຂຶ້ນ.

ການປະຕິບັດທີ່ຫນ້າເຊື່ອຖືທັງຫມົດເຫຼົ່ານີ້ໄດ້ຮັບການສະຫນັບສະຫນູນໂດຍຄວາມເຂັ້ມແຂງດ້ານການຜະລິດເປັນມືອາຊີບ.Weshine®ເປັນໂຮງງານເຕັກໂນໂລຢີສູງທີ່ທັນສະໄຫມທີ່ມີຄວາມຊ່ຽວຊານໃນການຄົ້ນຄວ້າແລະການພັດທະນາ, ການຜະລິດ, ການຂາຍແລະການບໍລິການຂອງອຸປະກອນອັດຕະໂນມັດລະບົບພະລັງງານແລະເຄື່ອງມືທົດສອບ. ຜະລິດຕະພັນໄດ້ຖືກຂາຍທົ່ວໂລກແລະໄດ້ຮັບການຕອບຮັບໃນທາງບວກຈາກລູກຄ້າຈໍານວນຫຼາຍ.

ການປະຕິບັດ

ລະບົບການທົດສອບແຮງດັນໄຟຟ້າແບບບໍ່ເສຍຄ່າ AC ຜ່ອນບາງສ່ວນຮັບຮອງເອົາ SF6 ອາຍແກັສ insulated transformers ເພື່ອຮັກສາຜົນຜະລິດ 250kV ທີ່ຫມັ້ນຄົງ, ຈໍາກັດການໄຫຼບາງສ່ວນທັງຫມົດທີ່ກໍານົດໄວ້ເຖິງ ≤5pC. ການຄວບຄຸມອັດຕະໂນມັດອັດສະລິຍະ, ການຊົດເຊີຍພະລັງງານ reactive, ສຽງຕ່ໍາແລະການປ້ອງກັນຄວາມປອດໄພຫຼາຍຊັ້ນເຮັດໃຫ້ມັນເປັນທາງເລືອກປະຕິບັດສໍາລັບໂຮງງານໄຟຟ້າ, ລູກຄ້າອຸດສາຫະກໍາ, ວິທະຍາໄລແລະຫ້ອງທົດລອງຄົ້ນຄ້ວາ.

ດັດຊະນີການໄຫຼບາງສ່ວນຂອງເຄື່ອງຈັກທັງຫມົດຕີເຖິງ ≤5pC, ແລະ ໝໍ້ແປງ SF6 ທີ່ມີໃນຕົວພຽງແຕ່ສ້າງການໄຫຼບາງສ່ວນ ≤3pC ພາຍໃຕ້ແຮງດັນທີ່ຖືກຈັດອັນດັບ. ການປະຕິບັດ insulation ທີ່ດີເລີດດັ່ງກ່າວເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການກວດກາການໄຫຼບາງສ່ວນ, ການກວດສອບການຍອມຮັບໂຮງງານຜະລິດ, ການກວດສອບ insulation ແລະວຽກງານຄົ້ນຄ້ວາແຮງດັນສູງຕ່າງໆ.

ໂຄງສ້າງ

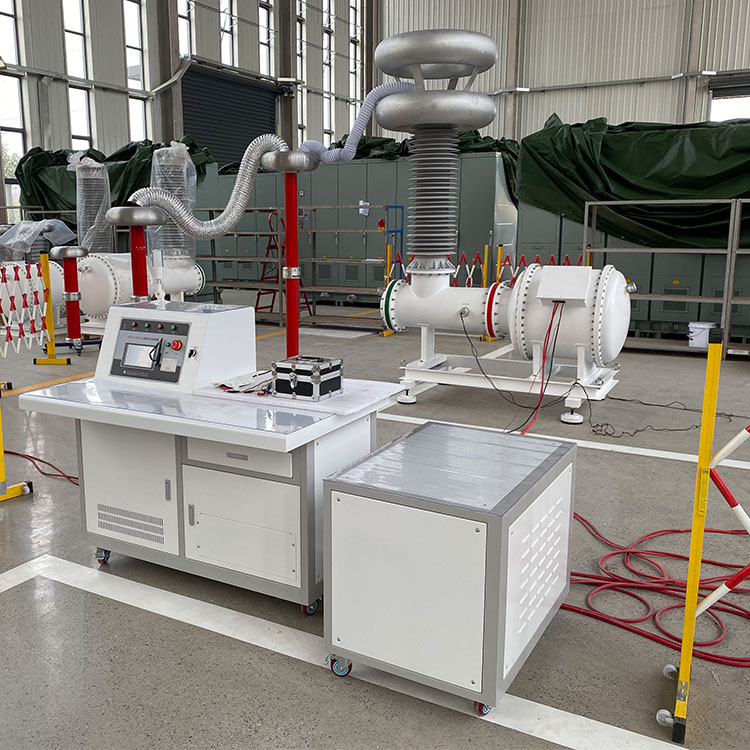

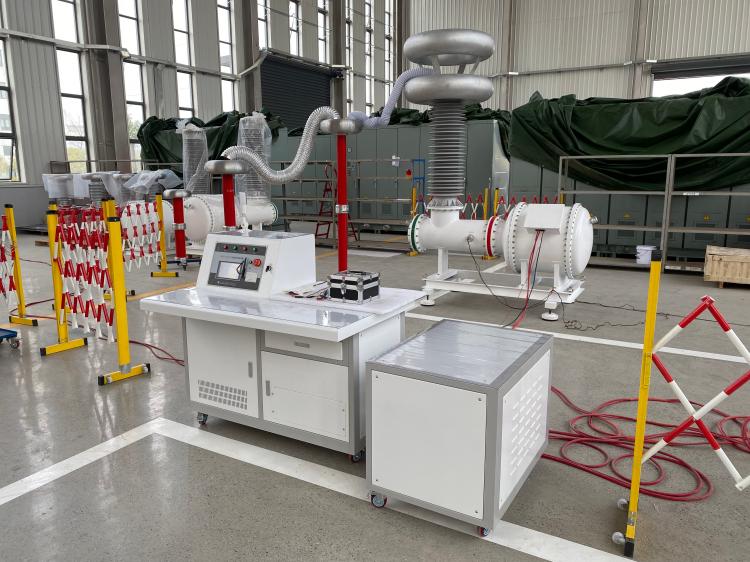

ຊຸດທີ່ສົມບູນປະກອບມີ SF6 insulated test transformer, coupling capacitor, high voltage limiting current reactor, low voltage reactor, isolation transformer and full automatic control. ເທກໂນໂລຍີການຊົດເຊີຍແຮງດັນຕ່ໍາຕັດການໃຊ້ພະລັງງານຂອງວັດສະດຸປ້ອນເຖິງ 60%, ເຊິ່ງຊ່ວຍເພີ່ມປະສິດທິພາບການທົດສອບຢ່າງຫຼວງຫຼາຍແລະຫຼຸດລົງຄວາມຕ້ອງການການສະຫນອງພະລັງງານ.

ການຄວບຄຸມ

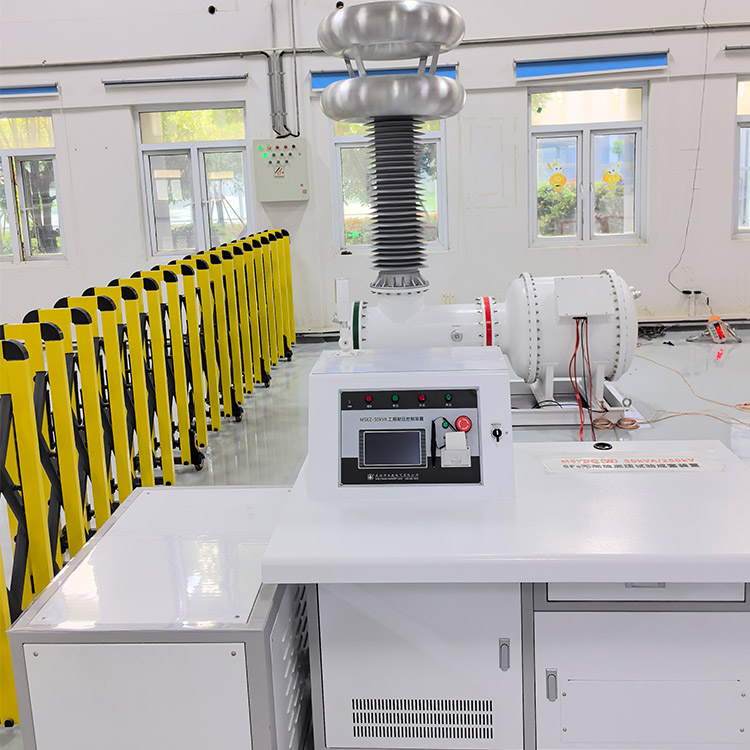

ລະບົບການທົດສອບແຮງດັນໄຟຟ້າ AC ທົນຕໍ່ແຮງດັນໄຟຟ້າແບບບໍ່ເສຍຄ່າ Partial Discharge Free ມາພ້ອມກັບໜ່ວຍຄວບຄຸມໜ້າຈໍສຳຜັດຂະໜາດ 7 ນິ້ວ, ຮອງຮັບທັງໂໝດການໃຊ້ງານອັດຕະໂນມັດ ແລະ ຄູ່ມື. ຜູ້ປະຕິບັດການສາມາດກໍານົດຫ້າສ່ວນແຮງດັນໄຟຟ້າແຍກຕ່າງຫາກ, ປັບຄວາມໄວໃນການກະຕຸ້ນແລະຖືເວລາຢ່າງເສລີ. ຟັງຊັນອັດຕະໂນມັດກວມເອົາການຍົກແຮງດັນ, ການປ່ຽນຄ່າຊົດເຊີຍ, ການກໍານົດເວລາ, ການບັນເທົາຄວາມກົດດັນຫຼັງຈາກການທົດສອບ, ການເກັບຮັກສາຂໍ້ມູນ, ການຊອກຫາບັນທຶກແລະການພິມບົດລາຍງານການທົດສອບ.

ຄວາມປອດໄພ

ເພື່ອຮັບປະກັນການເຮັດວຽກທີ່ຫມັ້ນຄົງແລະປອດໄພ, ອຸປະກອນຈະສົ່ງແຮງດັນຂອງຄື້ນ sine ລຽບດ້ວຍການບິດເບືອນຮູບຄື່ນຕ່ໍາກວ່າ 5% ແລະສຽງລົບກວນພາຍໃຕ້ 65dB. ກົນໄກການປ້ອງກັນ overvoltage ແລະ overcurrent ແມ່ນອຸປະກອນຢ່າງເຕັມສ່ວນ. ກອບໂມດູນຂອງມັນສະຫນັບສະຫນູນການຍົກລະດັບຕໍ່ມາ, ສາມາດຂະຫຍາຍໄດ້ສໍາລັບການທົດສອບແຮງດັນສູງສູງສຸດເຖິງ 1200kV.

ຄຸນສົມບັດ

1, SF6 ເຕັກໂນໂລຊີຫມໍ້ແປງອາຍແກັສ insulated

2​, ການ​ອອກ​ແບບ​ນ​້​ໍາ​ມັນ​ທີ່​ບໍ່​ມີ​ການ​ປົນ​ເປື້ອນ​ສິ່ງ​ແວດ​ລ້ອມ​

3​, ລະ​ດັບ​ການ​ລົງ​ຂາວ​ບາງ​ສ່ວນ​ລະ​ບົບ​ຄົບ​ຖ້ວນ​ສົມ​ບູນ ≤5pC​

4, Transformer ລະດັບການໄຫຼບາງສ່ວນ ≤3pC

5​, ແຮງ​ດັນ​ການ​ຜະ​ລິດ​ສູງ​ເຖິງ 250kV​

6, ຄວາມອາດສາມາດຈັດອັນດັບ 50kVA

7​, ການ​ຊົດ​ເຊີຍ​ພະ​ລັງ​ງານ Reactive ຫຼຸດ​ຜ່ອນ​ປັດ​ຈຸ​ບັນ​ການ​ປ້ອນ​ຂໍ້​ມູນ​ເຖິງ 60​%

8​, ຮູບ​ແບບ​ການ​ທົດ​ສອບ​ອັດ​ຕະ​ໂນ​ມັດ​ແລະ​ຄູ່​ມື​

9​, ຫ້າ​ຂັ້ນ​ຕອນ​ຂອງ​ການ​ຕັ້ງ​ຄ່າ​ແຮງ​ດັນ​ແລະ​ກໍາ​ນົດ​ເວ​ລາ​

10​, ອັດ​ຕາ​ການ ramp ແຮງ​ດັນ​ປັບ​ໄດ້​

11​, ລະ​ບຽບ​ການ​ແຮງ​ດັນ​ອັດ​ສະ​ລິ​ຍະ​ແລະ​ສະ​ຫຼັບ​ການ​ຊົດ​ເຊີຍ​

12​, ການ​ເກັບ​ຮັກ​ສາ​ຂໍ້​ມູນ​ປະ​ຫວັດ​ສາດ​ແລະ​ການ​ພິມ​ລາຍ​ງານ​

13​, ຜົນ​ຜະ​ລິດ sine​-wave ຄົງ​ທີ່​ມີ​ການ​ບິດ​ເບືອນ ≤5​%

14, ສຽງລົບກວນປະຕິບັດງານຕ່ໍາ≤65dB

15, ການປ້ອງກັນ overvoltage ແຮງດັນສູງ

16​, ການ​ປົກ​ປັກ​ຮັກ​ສາ overcurrent ຫາງ​

17, ເຫມາະສໍາລັບການໄຫຼບາງສ່ວນແລະ AC ທົນທານຕໍ່ການທົດສອບແຮງດັນ

ຄໍາຮ້ອງສະຫມັກ

1, Transformer AC ທົນການທົດສອບແຮງດັນ

2​, ການ​ທົດ​ສອບ GIS ບາງ​ສ່ວນ​

3​, ການ​ທົດ​ສອບ​ສະ​ຫຼັບ​ສະ​ຫຼັບ​

4, ການທົດສອບສາຍໄຟແຮງດັນສູງ

5​, ການ​ທົດ​ສອບ Bushing​

6​, ການ​ທົດ​ສອບ insulator​

7​, ການ​ທົດ​ສອບ​ການ​ຍອມ​ຮັບ​ຈາກ​ໂຮງ​ງານ​ຜະ​ລິດ (FAT​)

8​, ການ​ທົດ​ສອບ​ຫ້ອງ​ທົດ​ລອງ​ແຮງ​ດັນ​ສູງ​

9, ການທົດສອບປະເພດອຸປະກອນໄຟຟ້າ

10, ໂຄງການບໍາລຸງຮັກສາປ້ອງກັນ

ຂໍ້ໄດ້ປຽບ Weshine

Weshine Electric ເປັນຜູ້ຜະລິດມືອາຊີບຂອງອຸປະກອນການທົດສອບແຮງດັນສູງແລະລະບົບການວັດແທກການໄຫຼບາງສ່ວນ. ຊຸດ VS-W ຂອງພວກເຮົາລະບົບການທົດສອບແຮງດັນໄຟຟ້າ AC ທົນຕໍ່ແຮງດັນໄຟຟ້າແບບບໍ່ເສຍຄ່າໃຊ້ຈ່າຍ ປະສົມປະສານກັບເຕັກໂນໂລຊີ insulation SF6, ປະສິດທິພາບການໄຫຼບາງສ່ວນຕໍ່າສຸດ, ອັດຕະໂນມັດອັດສະລິຍະ, ແລະການປົກປ້ອງຄວາມປອດໄພທີ່ເຊື່ອຖືໄດ້. ອອກແບບມາເພື່ອຄວາມຕ້ອງການໃນຫ້ອງທົດລອງ ແລະພາກສະໜາມ, ວິທີແກ້ໄຂ Weshine ຊ່ວຍໃຫ້ລູກຄ້າປັບປຸງຄວາມຖືກຕ້ອງຂອງການທົດສອບ, ຮັບປະກັນການປະຕິບັດຕາມກົດລະບຽບ, ແລະເພີ່ມຄວາມຫນ້າເຊື່ອຖືຂອງອຸປະກອນໃນໄລຍະຍາວ.
