ອັດຕາສ່ວນການຫັນຂອງ Transformer ໃນປັດຈຸບັນ

Weshine® invented the Turns Ratio Tester for testing Current Transformer Turns Ratio with CE certificate, ຄຸນະພາບສູງແລະຄວາມຖືກຕ້ອງ, ປະດິດແລະຜະລິດຕາມມາດຕະຖານແຫ່ງຊາດ, ການແກ້ໄຂການທົດສອບໄຟຟ້າທີ່ສົມບູນທີ່ມີຢູ່. ຕິດຕໍ່ພວກເຮົາສໍາລັບລາຍລະອຽດເພີ່ມເຕີມຂອງ Turns Ratio Tester ສໍາລັບການທົດສອບອັດຕາສ່ວນ Transformer Turns ຈາກ Weshine!

ສົ່ງສອບຖາມ PDF DownLoad

ລາຍລະອຽດຜະລິດຕະພັນ

Weshine® Turns Ratio Tester ສໍາລັບການທົດສອບອັດຕາສ່ວນການຫັນຂອງ Transformer ໃນປັດຈຸບັນ

ອັດຕາສ່ວນການຫັນປ່ຽນຂອງຫມໍ້ແປງແມ່ນເທົ່າກັບຈໍານວນຂອງການຫັນຂອງ winding ປະຖົມແບ່ງດ້ວຍຈໍານວນຂອງການຫັນຂອງ winding ທີສອງ. ອັດຕາສ່ວນຫມໍ້ແປງສະຫນອງການປະຕິບັດທີ່ຕ້ອງການຂອງຫມໍ້ແປງແລະແຮງດັນທີ່ສອດຄ້ອງກັນທີ່ຕ້ອງການໂດຍ winding ທີສອງ.

ຖ້າແຮງດັນຂັ້ນສອງຕ້ອງຕ່ໍາກວ່າແຮງດັນຂັ້ນຕົ້ນ - ຫມໍ້ແປງຂັ້ນຕ່ໍາ - winding ທີສອງຄວນຈະມີການຫມຸນຫນ້ອຍກວ່າຕົ້ນຕໍແລະໃນທາງກັບກັນສໍາລັບການຫັນປ່ຽນຂັ້ນຕອນ; ໃນເວລາທີ່ອັດຕາສ່ວນຂອງ transformer ຫຼຸດລົງແຮງດັນ, ມັນເພີ່ມຂຶ້ນໃນປະຈຸບັນແລະໃນທາງກັບກັນ, ດັ່ງນັ້ນ, ອັດຕາສ່ວນແຮງດັນແລະປະຈຸບັນຂອງຫມໍ້ແປງທີ່ເຫມາະສົມແມ່ນກ່ຽວຂ້ອງໂດຍກົງກັບອັດຕາສ່ວນການຫັນເປັນ.

ແຕ່ຫນ້າເສຍດາຍ, ຫມໍ້ແປງບໍ່ສົມບູນແບບ, ໃນຫມໍ້ແປງທີ່ແທ້ຈິງ, ແຮງດັນຫຼືອັດຕາສ່ວນໃນປະຈຸບັນອາດຈະບໍ່ກົງກັບອັດຕາສ່ວນທາງດ້ານຮ່າງກາຍຂອງຫມໍ້ແປງເນື່ອງຈາກການສູນເສຍໄຟຟ້າຕ່າງໆເຊັ່ນ: ໃນແກນທາດເຫຼັກຂອງຫມໍ້ແປງ (hysteresis ແລະການສູນເສຍໃນປະຈຸບັນ eddy) ແລະທອງແດງ . ການສູນເສຍ (ເນື່ອງຈາກຄວາມຕ້ານທານຂອງ windings ປະຖົມແລະມັດທະຍົມ); ດັ່ງນັ້ນ, ຜູ້ຜະລິດພະຍາຍາມອອກແບບຫມໍ້ແປງເພື່ອຫຼຸດຜ່ອນການສູນເສຍເຫຼົ່ານີ້ເພື່ອປະສິດທິພາບສູງສຸດໃນເວລາໂຫຼດເຕັມ, ການແປງພະລັງງານສູງກວ່າ 95%, ດັ່ງນັ້ນຈຶ່ງສະຫນອງຄວາມແຕກຕ່າງບໍ່ເກີນ 5% ຈາກອັດຕາສ່ວນແຮງດັນຂອງຫມໍ້ແປງ / ອັດຕາສ່ວນ.

Weshine ໄດ້ປະດິດການທົດສອບອັດຕາສ່ວນການຫັນປ່ຽນຂອງຕົວປ່ຽນ, ຫຼືການທົດສອບ TTR, ສໍາລັບການວັດແທກອັດຕາສ່ວນການຫັນຂອງ Transformer ໃນປັດຈຸບັນແລະຢືນຢັນວ່າຫມໍ້ແປງມີອັດຕາສ່ວນທີ່ຖືກຕ້ອງຂອງການລ້ຽວຂັ້ນຕົ້ນຫາລ້ຽວຮອງ. ການນໍາໃຊ້ການທົດສອບນີ້ຢ່າງຖືກຕ້ອງສາມາດຊ່ວຍໃຫ້ກໍານົດການປະຕິບັດການປ່ຽນແປງທໍ່, ການຫັນສັ້ນ, windings ເປີດ, ການເຊື່ອມຕໍ່ winding ບໍ່ຖືກຕ້ອງແລະຄວາມຜິດພາດອື່ນໆພາຍໃນຫມໍ້ໄຟ. ລະດັບຂອງຕົວທົດສອບ TTR ຂອງ Weshine ມີຄວາມທົນທານຕໍ່ກັບສະພາບທີ່ຮຸນແຮງທີ່ບາງການທົດສອບການຫັນປ່ຽນໃນ. ຊ່ວງປະກອບມີລັກສະນະທີ່ແຕກຕ່າງກັນເພື່ອຄວາມງ່າຍແລະເລັ່ງການທົດສອບເຊັ່ນດຽວກັນກັບຜູ້ທົດສອບ TTR 3 ໄລຍະແລະ PT ແລະ CT TTR testers.

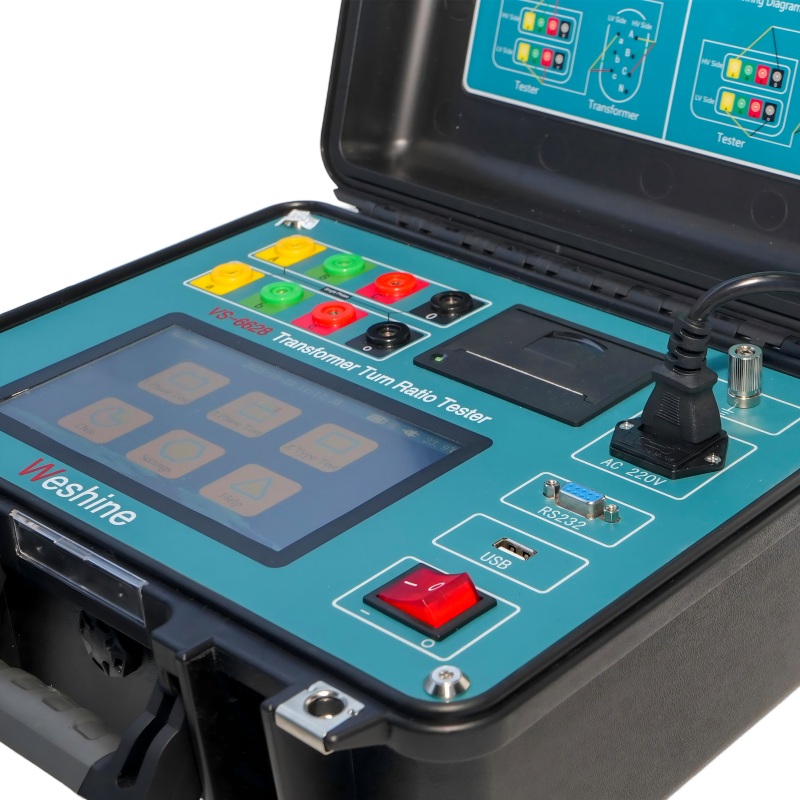

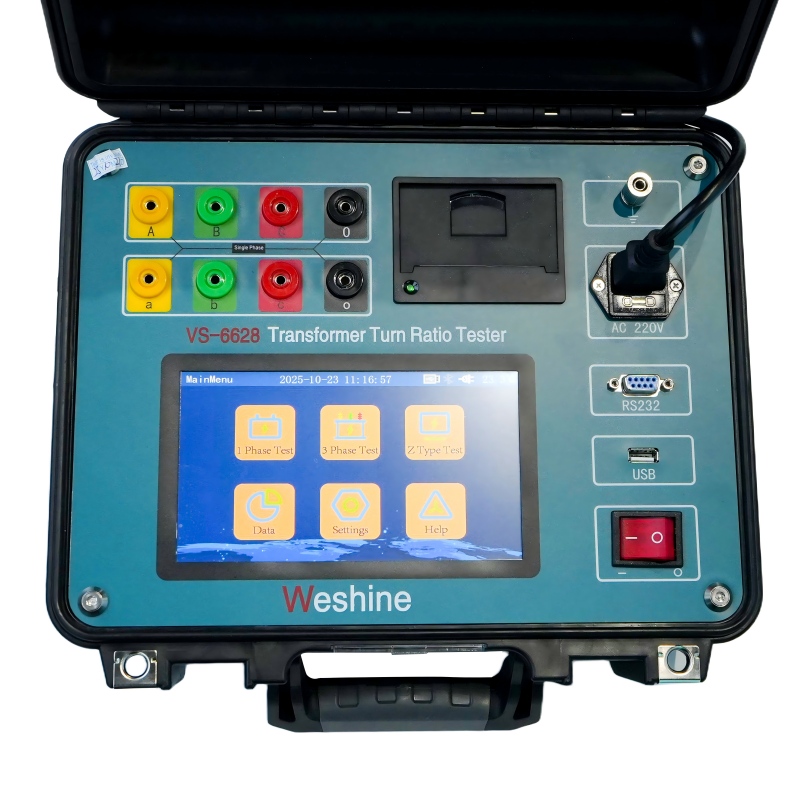

ຊຸດທົດສອບອັດຕາສ່ວນການຫັນຂອງເຄື່ອງຫັນເປັນສາມເຟດ VS-6628 ຖືກອອກແບບມາເພື່ອວັດແທກອັດຕາສ່ວນການຫັນຂອງພະລັງງານ, ເຄື່ອງມື, ແລະເຄື່ອງຫັນປ່ຽນໃນສະຖານີຍ່ອຍ ຫຼືສະພາບແວດລ້ອມການຜະລິດ. ການອອກແບບທີ່ແຂງແກ່ນ ແລະແຂງແຮງເຮັດໃຫ້ເຄື່ອງມືເຫຼົ່ານີ້ເໝາະສົມກັບການນໍາໃຊ້ໃນສະພາບແວດລ້ອມທີ່ຮຸນແຮງຫຼາຍປະເພດ. ຕົວນໍາຂອງພວກເຮົາຖືກອອກແບບມາເປັນພິເສດເພື່ອສະຫນອງຄວາມຍືດຫຍຸ່ນທີ່ຈໍາເປັນໃນສະພາບອາກາດເຢັນ.

ແຕ່ເນື່ອງຈາກຫມໍ້ແປງແມ່ນຂຶ້ນກັບຄວາມກົດດັນແລະການປ່ຽນແປງຕ່າງໆ, ທັງໄຟຟ້າແລະກົນຈັກ, ຕະຫຼອດຊີວິດຂອງມັນ, ອັດຕາສ່ວນການຫັນທີ່ຖືກຕ້ອງຂອງຫມໍ້ແປງຕ້ອງໄດ້ຮັບການກວດສອບກ່ອນທີ່ຫມໍ້ແປງຈະໃຫ້ບໍລິການແລະໃນລະຫວ່າງຕາຕະລາງການບໍາລຸງຮັກຕ່າງໆ, ນີ້ແມ່ນເຄື່ອງທົດສອບອັດຕາສ່ວນການຫັນປ່ຽນຂອງ Transformer ດັ່ງນັ້ນ, ອັດຕາສ່ວນການຫັນທີ່ວັດແທກໂດຍໃຊ້ຊຸດທົດສອບອັດຕາສ່ວນການຫັນປ່ຽນ (ອຸປະກອນ TTR) ລວມມີການສູນເສຍ, ເຊິ່ງເຮັດໃຫ້ອັດຕາສ່ວນການຫັນປ່ຽນໂດຍປົກກະຕິ. ແຕກຕ່າງຈາກຕົວເລກທາງກາຍະພາບຂອງການຫັນ, ແຕ່ສະທ້ອນໃຫ້ເຫັນອັດຕາສ່ວນແຮງດັນທີ່ແທ້ຈິງທີ່ຜູ້ຜະລິດແລະຜູ້ໃຊ້ຄາດຫວັງ, ຫຼືອັດຕາສ່ວນຂອງຫມໍ້ແປງໄຟຟ້າທີ່ແທ້ຈິງ.

Weshine® Turns Ratio Tester ສໍາລັບການທົດສອບຕົວກໍານົດອັດຕາສ່ວນການຫັນຂອງ Transformer ໃນປັດຈຸບັນ (Specification)

ຂໍ້ມູນຜະລິດຕະພັນ
ຊື່ຜະລິດຕະພັນ	TURNS RATIO TESTER ສໍາລັບການທົດສອບອັດຕາສ່ວນການຫັນຂອງ Transformer ໃນປັດຈຸບັນ
ໝາຍເລກຕົວແບບ	VS-6628	ໄລຍະການທົດສອບ	0.9 ~ 10000
ຄວາມຖືກຕ້ອງ	0.2%	ໃບຢັ້ງຢືນ	CE; EMC; LVD; ISO;
ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ	ການທົດສອບອັດຕາສ່ວນ turns, ໄລຍະການຍ້າຍແລະ polarity.
ການຊ່ວຍເຫຼືອໃນການກໍານົດ	* ເສັ້ນລວດສັ້ນ * ເປີດວົງຈອນ * ການເຊື່ອມຕໍ່ບໍ່ຖືກຕ້ອງ * ຄວາມຜິດພາດພາຍໃນຫຼືຂໍ້ບົກຜ່ອງຂອງການປ່ຽນແປງທໍ່ໃນລະບຽບການຂັ້ນຕອນເຊັ່ນດຽວກັນກັບການຫັນປ່ຽນ
ຂະໜາດ	345 x 295 x 175 ມມ	ນ້ຳໜັກ	5 ກິໂລ

ການຄັດເລືອກ

Weshine ມີປະສົບການ 8 ປີໂດຍສະເພາະສໍາລັບການຈັດການກັບອຸປະກອນໄຟຟ້າທີ່ສົມບູນ. ໃນປັດຈຸບັນ, Weshine ໄດ້ invented ຕ່າງໆ turns ratio tester ສໍາລັບການທົດສອບອັດຕາສ່ວນການຫັນຂອງ Transformer ໃນປັດຈຸບັນດັ່ງທີ່ສະແດງໃນແບບຟອມ:

ຂໍ້ມູນການສັ່ງຊື້ສໍາລັບການທົດສອບອັດຕາສ່ວນ TURNS ສໍາລັບການທົດສອບອັດຕາສ່ວນການຫັນຂອງ Transformer ໃນປັດຈຸບັນ
ແມວ. ບໍ່.	ໄລຍະການທົດສອບ	ຄວາມຖືກຕ້ອງ	ຄວາມລະອຽດ	ຂະໜາດ (ມມ)	ນ້ຳໜັກ (ກິໂລ)
VS-6628	0.9 ຫາ 10000	0.2%	0.0001 ນທ	345 x 295 x 175	5
VS-6629	0.9 ຫາ 10000	0.1% (0.9 ຫາ 500) 0.2% (500 ຫາ 3000) 0.3% (3000 ຫາ 10000)	0.9 ຫາ 9.9999 (0.0001) 10～99.999 (0.001) 100～999.99 (0.01) 1000～9999.9 (0.1) 10000 ຂຶ້ນໄປ (1)	325 x 225 x 125	3.8
VS-6630	0.9 ຫາ 10000	0.1% (0.9 ຫາ 2000) 0.3% (2000 ຫາ 10000)	0.0001 ນທ	360 x 280 x 160	6
VS-6628T	0.8 ຫາ 10000	0.1% (0.8 ຫາ 3000) 0.2% (3000 ຫາ 10000)	0.0001 ນທ	320 x 240 x 130	3
VS-6628A	0.9 ຫາ 10000	0.1% (0.9 ຫາ 500) 0.2% (500 ຫາ 3000) 0.3% (3000 ຫາ 10000)	0.9 ຫາ 9.9999 (0.0001) 10～99.999 (0.001) 100～999.99 (0.01) 1000～9999.9 (0.1) 10000 ຂຶ້ນໄປ (1)	246 x 156 x 62	1.7

ອີງຕາມບັນຫາລະບົບຕ່ອງໂສ້ການສະຫນອງ: ກະລຸນາຕິດຕໍ່ຜູ້ຈັດຈໍາຫນ່າຍ Weshine ທີ່ຕ້ອງການຂອງທ່ານສໍາລັບລາຄາໃນປະຈຸບັນແລະເວລານໍາ.

ໃບຢັ້ງຢືນຄຸນນະພາບ

ພວກເຮົາສະເຫມີເຊື່ອວ່າຜົນສໍາເລັດຂອງບໍລິສັດຂອງພວກເຮົາທັງຫມົດແມ່ນກ່ຽວຂ້ອງໂດຍກົງກັບຄຸນນະພາບຂອງຜະລິດຕະພັນທີ່ພວກເຮົາສະຫນອງ. Turns ratio tester ສໍາລັບການທົດສອບອັດຕາສ່ວນການຫັນຂອງ Transformer ໃນປັດຈຸບັນຕອບສະຫນອງຄວາມຕ້ອງການດ້ານຄຸນນະພາບສູງສຸດທີ່ລະບຸໄວ້ໃນຄໍາແນະນໍາ ISO9001, ISO14000: 14001 ແລະລະບົບການຄວບຄຸມຄຸນນະພາບທີ່ເຄັ່ງຄັດຂອງພວກເຮົາ.
