ການທົດສອບຄວາມຕ້ານທານຂອງ insulation ຂອງຫມໍ້ແປງ

Weshine® invented ການທົດສອບຄວາມຕ້ານທານຂອງ insulation ຂອງການຫັນເປັນທີ່ມີໃບຢັ້ງຢືນ CE, ຄຸນນະພາບສູງແລະຄວາມຖືກຕ້ອງ, ປະດິດແລະຜະລິດຕາມມາດຕະຖານແຫ່ງຊາດ, ການແກ້ໄຂການທົດສອບໄຟຟ້າສໍາເລັດ. ຕິດຕໍ່ພວກເຮົາສໍາລັບລາຍລະອຽດເພີ່ມເຕີມຂອງ Insulation Resistance Test of Transformer ຈາກ Weshine!

ສົ່ງສອບຖາມ PDF DownLoad

ລາຍລະອຽດຜະລິດຕະພັນ

Weshineການທົດສອບຄວາມຕ້ານທານຂອງ insulation ຂອງຫມໍ້ແປງມີຈໍສະແດງຜົນ arc ດິຈິຕອລແລະອະນາລັອກ, ອອກແບບສໍາລັບການທົດສອບຄວາມຕ້ານທານຂອງ insulation ແຮງດັນສູງໃນການບໍາລຸງຮັກສາແລະການບໍລິການຂອງສາຍ, ພືດຫມູນວຽນເຄື່ອງຈັກ, ການຫັນເປັນ, switchgear ແລະຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາ.

ການທົດສອບ insulation DC ແມ່ນປະຕິບັດຢູ່ທີ່ 250 V, 500 V, 1000 V, 2500 V, 5000 V. ລະດັບການວັດແທກຄວາມຕ້ານທານຂອງ insulation ແມ່ນ 100 k Î©ກັບ 1000 G Î©. ການໄຫຼອັດຕະໂນມັດສໍາລັບວົງຈອນ capacitive ພາຍໃຕ້ການທົດສອບແມ່ນສະຫນອງໃຫ້ແລະແຮງດັນທີ່ເສື່ອມໂຊມສະແດງ.

terminal ກອງສາມາດຖືກນໍາໃຊ້ເພື່ອຫຼຸດຜ່ອນຜົນກະທົບຂອງການຮົ່ວໄຫຼຂອງຫນ້າດິນແລະເພາະສະນັ້ນການວັດແທກທີ່ຜິດພາດໃນເວລາທີ່ດໍາເນີນການທົດສອບຄວາມຕ້ານທານ insulation.

ສໍາລັບວັດຖຸທົດສອບ capacitive, ເຄື່ອງມືຈະປ່ອຍອັດຕະໂນມັດໂດຍຜ່ານຕົວຕ້ານທານພາຍໃນແລະຊີ້ບອກແຮງດັນໃນທົ່ວ terminals ໃນໄລຍະ 30 V ຫາ 600 V ດ້ວຍແຮງດັນທີ່ສູງກວ່າທີ່ລະບຸໄວ້ໂດຍ âυ¹Hiâ. ຄຸນນະສົມບັດນີ້ຈະໃຫ້ຕົວຊີ້ວັດແຮງດັນທີ່ເສື່ອມໂຊມຫຼັງຈາກການທົດສອບການໂຫຼດ reactive. ເມື່ອຕົວຊີ້ວັດແຮງດັນຫາຍໄປ, ມັນປອດໄພສໍາລັບຜູ້ໃຊ້ທີ່ຈະຕັດການເຊື່ອມຕໍ່ນໍາການທົດສອບ.

Weshineການທົດສອບຄວາມຕ້ານທານຂອງ insulation ຂອງຫມໍ້ແປງແມ່ນຂັບເຄື່ອນໂດຍແປດ 1.5 V IEC LR6 (AA). ຄຸນນະສົມບັດຄວາມປອດໄພຂອງການອອກແບບປະກອບມີຕົວຊີ້ວັດການເຕືອນໄພແຮງດັນສູງ, ການສະແດງແຮງດັນພາຍນອກຫຼັງຈາກການທົດສອບ IR, ການໄຫຼອັດຕະໂນມັດຂອງການໂຫຼດ reactive ແລະການທົດສອບນໍາ

APPLICATION

ວັດສະດຸ insulating ໄຟຟ້າເສື່ອມເສຍເວລານໍາໄປສູ່ການແຕກຫັກແລະຄ່າໃຊ້ຈ່າຍໃນການສ້ອມແປງ. ເຄື່ອງທົດສອບຄວາມຕ້ານທານຂອງ insulation ໃຊ້ແຮງດັນ DC ທີ່ຖືກຄວບຄຸມໃນທົ່ວ insulation ແລະວັດແທກການໄຫຼຂອງປະຈຸບັນໂດຍຜ່ານມັນໂດຍນໍາໃຊ້ກົດຫມາຍ Ohmâ, Log ເພື່ອຄິດໄລ່ການຕໍ່ຕ້ານ insulation. ກະແສໄຟຟ້າໄຫຼຍ້ອນບໍ່ມີວັດສະດຸ insulation ທີ່ສົມບູນແບບ.

ການນໍາໃຊ້ເຄື່ອງທົດສອບ IR ປະກອບມີ:

â¹

■ ການຕິດຕັ້ງອຸປະກອນ

■ ບໍາລຸງຮັກສາເປັນປົກກະຕິ

■ ການແກ້ໄຂບັນຫາ

ການທົດສອບ insulation ທີ່ມີແຮງດັນສູງ DC ຜົນກະທົບຕໍ່ insulation polarization ດັ່ງກ່າວວ່າການທົດສອບຕິດຕໍ່ກັນໂດຍບໍ່ມີການປ່ອຍສໍາເລັດຂອງຫນ່ວຍງານພາຍໃຕ້ການທົດສອບຈະໃຫ້ຜົນໄດ້ຮັບທີ່ແຕກຕ່າງກັນ.

ຄວນລະມັດລະວັງເພື່ອໃຊ້ຂະບວນການດຽວກັນແລະເຕັກນິກຂອງການເຊື່ອມຕໍ່ແລະການທົດສອບ insulator ເພື່ອໃຫ້ສາມາດຜົນໄດ້ຮັບແນວໂນ້ມ. ມັນເປັນສິ່ງສໍາຄັນທີ່ຈະບັນທຶກອຸນຫະພູມຂອງ insulation ເຊັ່ນດຽວກັນກັບຄ່າ IR

ຄຸນນະສົມບັດແລະຜົນປະໂຫຍດ

■ ເຄື່ອງທົດສອບຄວາມຕ້ານທານຂອງສນວນທີ່ຫນາແຫນ້ນ, ຫນາແຫນ້ນ

■ ການດໍາເນີນງານງ່າຍແລະເລືອກລະດັບແຮງດັນ

■ voltmeter AC ແລະ DC (30 V - 600 V)

■ ເຄື່ອງຈັບເວລາທົດສອບ IR ທີ່ສາມາດຕັ້ງໄດ້ຂອງຜູ້ໃຊ້ (ຄ່າເລີ່ມຕົ້ນ 1 ນາທີ), (ສູງສຸດ 19 m 50 ວິນາທີ)

■ ກະເປົ໋າພົກພາອ່ອນສໍາລັບອຸປະກອນແລະເຄື່ອງນໍາ

■ ການເລີ່ມຕົ້ນໄວແລະຄູ່ມືຜູ້ໃຊ້ເຕັມ

■ ລັອກປລັກ HV insulated ສໍາລັບຄວາມປອດໄພເພີ່ມເຕີມ

■ shutters ທົ່ວ terminals ປ້ອງກັນການເຂົ້າໄປໃນອຸບັດຕິເຫດຂອງຝຸ່ນແລະວັດຖຸອື່ນໆ

ຂໍ້ມູນຈໍາເພາະ

ຊ່ວງ insulation	0.1 MÎ© ຫາ 2 TÎ©
ແຮງດັນການທົດສອບນາມ	250 V, 500 V, 1000 V, 2500 V, 5000 V.
ຄວາມຖືກຕ້ອງຂອງແຮງດັນໄຟຟ້າຢູ່ປາຍຍອດ
	ການທົດສອບແຮງດັນ
	â¹ 1000 V 0... 5% ຂອງນາມ ການທົດສອບແຮງດັນ
ຄວາມຖືກຕ້ອງຂອງ insulation	±5% ±3 ຕົວເລກ
ກະແສໄຟຟ້າລັດວົງຈອນ	5 mA ± 0.5 mA
ຄວາມຖືກຕ້ອງຂອງ voltmeter	±2%rdg±3dgt
ການສະຫນອງພະລັງງານ	ແບັດເຕີຣີ 8 x LR6/AA
ລະດັບອຸນຫະພູມການດໍາເນີນງານແລະຄວາມຊຸ່ມຊື່ນ
	- 20 °C ຫາ 45 °C
ຄວາມຊຸ່ມຊື່ນ	80% RH
ຊ່ວງອຸນຫະພູມການເກັບຮັກສາແລະຄວາມຊຸ່ມຊື່ນ
	-20 °C ຫາ 60 °C
ການປົກປ້ອງຄວາມປອດໄພ	Insulation Cat III 600 V
ຫມາຍເຫດ	ຄວາມຜິດພາດການບໍລິການທີ່ມີຂໍ້ຈໍາກັດດ້ານສິ່ງແວດລ້ອມທີ່ລະບຸໄວ້ແມ່ນຄວາມຜິດພາດພາຍໃນສອງຄັ້ງ
EMC	ປະຕິບັດຕາມ IEC 61326-1:2013
ຂະໜາດ	177 mm x 226 mm x 100 mm
ນ້ຳໜັກ	1.9 ກິໂລ (ລວມທັງຫມໍ້ໄຟ)

VS-3121

The VS-3121ການທົດສອບຄວາມຕ້ານທານຂອງ insulation ຂອງຫມໍ້ແປງໄດ້ຖືກອອກແບບສໍາລັບຄໍາຮ້ອງສະຫມັກການທົດສອບໄຟຟ້າແລະອຸດສາຫະກໍາ, ບ່ອນທີ່ແຮງດັນການດໍາເນີນງານເກີນ 1000 V ແລະແຮງດັນຂອງການທົດສອບ insulation ສູງກວ່າແມ່ນຕ້ອງການ.

ບໍ່ເຫມືອນກັບ VS-3121A, VS-3121 ສະຫນອງແຮງດັນລະດັບຄົງທີ່ຂອງ 50 V, 100V, 250 V, 500 V, 1000 V ແລະ 2500 V.

ອຸປະກອນທີ່ມີແຮງດັນປະຕິບັດການສູງກວ່າ 1 kV ຕ້ອງການການທົດສອບຄວາມຕ້ານທານຂອງ insulation ຂອງຫມໍ້ແປງs ທີ່ແຮງດັນສູງກວ່າ 1 kV. ຢູ່ໃນຫຼັກຂອງການທົດສອບແຮງດັນສູງ, ຫນ່ວຍບໍລິການ 5/10/15 kV ຂອງພວກເຮົາໃຫ້ການທົດສອບຄຸນນະພາບສູງສຸດພ້ອມກັບຄວາມປອດໄພ, ຄວາມສະດວກສະບາຍແລະຄວາມສະດວກສະບາຍ.

ສໍາລັບຄວາມສາມາດທົດສອບ insulation ທີ່ສົມບູນຂອງທັງຫມົດທຶນສູງ

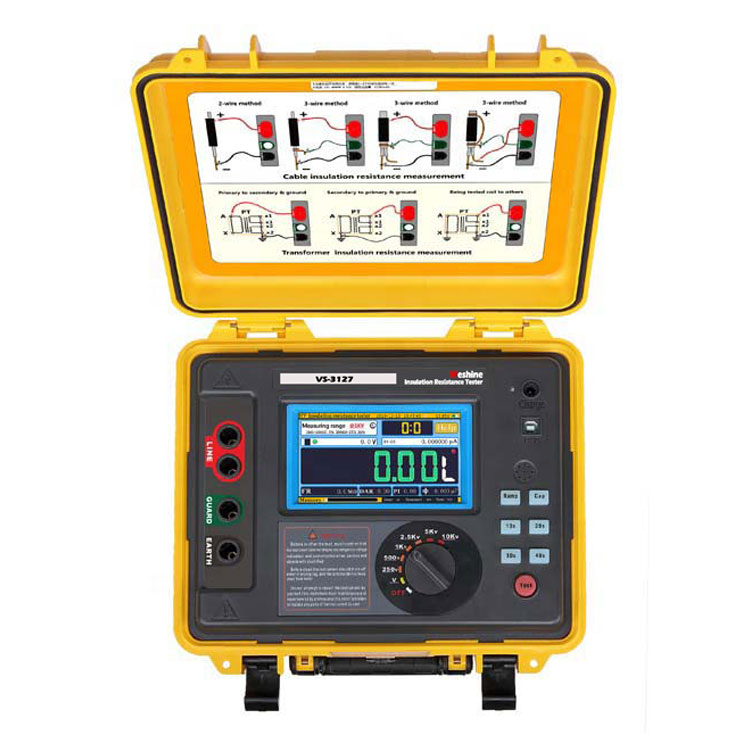

VS-3127

The VS-3127ການທົດສອບຄວາມຕ້ານທານຂອງ insulation ຂອງຫມໍ້ແປງສະຫນອງຄວາມສາມາດໃນການປະຕິບັດການວັດແທກຄວາມຕ້ານທານຂອງ insulation ທີ່ຖືກຕ້ອງເຖິງແຮງດັນການທົດສອບ 15 kV ດ້ວຍຄວາມຕ້ານທານສູງສຸດຂອງ 30 TÎ©. ຄວາມຖືກຕ້ອງຂອງການວັດແທກຄວາມຕ້ານທານແມ່ນ ± 5 % ຈາກ 1 MÎ© ຫາ 3 TÎ©!

ສໍາລັບບໍລິສັດສາທາລະນູປະໂພກ ແລະບໍລິການ, VS-3127 ແມ່ນຕົວທົດສອບທັງໝົດທີ່ມີຄວາມຍືດຫຍຸ່ນ ແລະຄວາມສາມາດໃນການພິສູດໃນອະນາຄົດ. Weshine VS-3127 ຖືກອອກແບບເພື່ອເຮັດວຽກຢູ່ບ່ອນໃດກໍຕາມທີ່ທ່ານເຮັດວຽກ.

ແຮງດັນທີ່ຈັດອັນດັບຜົນອອກສູງສຸດເຖິງ 7 ເກຍ (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

ກະແສໄຟຟ້າສັ້ນສູງສຸດ 7mA

ການທົດສອບຄວາມຕ້ານທານຂອງ insulation (IR), ການທົດສອບດັດຊະນີ polarization ï¼ƒPI), ການທົດສອບອັດຕາສ່ວນການດູດຊຶມ dielectric (DAR). ໂໝດການທົດສອບທາງລາດ (RAMP), ໂໝດການທົດສອບຄວາມຕ້ານທານທີ່ຖືກກັ່ນຕອງ (FR). * ການທົດສອບຄວາມສາມາດ (ຫລວງ).

ການທໍາງານຂອງຈໍພາບແຮງດັນ, ອັດຕະໂນມັດການຕິດຕາມແຮງດັນທີ່ມີຊີວິດຂອງການວັດແທກ

ເປັນຫຍັງຕ້ອງທົດສອບຢູ່ທີ່ 15 KV?

5 kV ກັບ 15 kV ຈະ triple ປະຈຸບັນການທົດສອບ - ນີ້ສາມາດປ້ອງກັນບໍ່ໃຫ້ປະຈຸບັນການທົດສອບລົບໃນເວລາທີ່ມີສຽງດັງ.

15 kV ແມ່ນລະບຸໄວ້ສໍາລັບຊັບສິນ 35,000 V ຫາ 69,000 V ໂດຍອີງໃສ່ NETA ATS 2007.

ມໍເຕີທີ່ສູງກວ່າ 34,500 V ຄວນໄດ້ຮັບການທົດສອບຢູ່ທີ່ 15 kV ໂດຍອີງໃສ່ NETA ATS 2007.

ຂໍ້ມູນຈໍາເພາະ

ຊ່ວງ insulation	0.1 MÎ© ຫາ 30 TÎ©
ແຮງດັນການທົດສອບນາມ	250 V, 500 V, 1 kV, 2.5 kV, 5 kV, 10 kV, 15kV.
ຄວາມຖືກຕ້ອງຂອງແຮງດັນໄຟຟ້າຢູ່ປາຍຍອດ
	ï¼¢ 5%ï½10%ï¼¹±10V
ຄວາມຖືກຕ້ອງຂອງ insulation	1 MÎ© ຫາ 3 TÎ©, ±5% ±3 ຕົວເລກ
	ï¼¹ 3 TÎ©, ±20% ±3 ຕົວເລກ
ກະແສໄຟຟ້າລັດວົງຈອນ	â¹ 7 mA ± 0.5 mA
ໂໝດທົດສອບທາງຍ່າງ	±2%rdg±3dgt
ການສະຫນອງພະລັງງານ	ຂັ້ນຕອນທີເຖິງແຮງດັນທີ່ຕັ້ງໄວ້ກ່ອນໂດຍການທົດສອບທີ່ມີຂະຫນາດຂັ້ນຕອນ 10% ຂອງແຮງດັນ preset
ລະດັບອຸນຫະພູມການດໍາເນີນງານແລະຄວາມຊຸ່ມຊື່ນ
	- 20°C ເຖິງ 50°C
ຄວາມຊຸ່ມຊື່ນ	80% RH
ຊ່ວງອຸນຫະພູມການເກັບຮັກສາແລະຄວາມຊຸ່ມຊື່ນ
	-25 °C ຫາ 65 °C
ການທົດສອບແຮງດັນ	AC/DC:0Vï½ 1000V, ຄວາມຖືກຕ້ອງ: ±5%rdg±3V
ການທົດສອບຄວາມອາດສາມາດ	10nFï½ 25uF, ຄວາມຖືກຕ້ອງ: ±10%rdg±10nF
ການທົດສອບໃນປະຈຸບັນ	0.01nAï½,7mA, ຄວາມຖືກຕ້ອງ: ±5%rdg±0.5nA
ການປົກປ້ອງຄວາມປອດໄພ	Insulation Cat III 600 V
ຫມາຍເຫດ	ຄວາມຜິດພາດການບໍລິການທີ່ມີຂໍ້ຈໍາກັດດ້ານສິ່ງແວດລ້ອມທີ່ລະບຸໄວ້ແມ່ນຄວາມຜິດພາດພາຍໃນສອງຄັ້ງ
EMC	ປະຕິບັດຕາມ IEC 61326-1:2013
ຂະໜາດ	280 mm x 260 mm x 160 mm
ນ້ຳໜັກ	4.9 ກິໂລ (ລວມທັງຫມໍ້ໄຟ)

ການຄັດເລືອກ

Weshine ມີປະສົບການ 8 ປີໂດຍສະເພາະສໍາລັບການຈັດການກັບອຸປະກອນໄຟຟ້າທີ່ສົມບູນ. ໃນປັດຈຸບັນ, Weshine ໄດ້ invented ຕ່າງໆການທົດສອບຄວາມຕ້ານທານຂອງ insulation ຂອງຫມໍ້ແປງສໍາລັບແຕ່ລະຂັ້ນຕອນດັ່ງທີ່ສະແດງໃນແບບຟອມ:

ຂໍ້ມູນການສັ່ງຊື້ FORການທົດສອບຄວາມຕ້ານທານຂອງ insulation ຂອງຫມໍ້ແປງS
ແມວ. ບໍ່.	ແຮງດັນໄຟຟ້າສູງສຸດ	ຊ່ວງການທົດສອບສູງສຸດ	IR/PI/DAR	RAMP	FR	ໝວກ.
VS-3121	2.5 kV	100 GÎ ©	√
VS-3121A	5.0 kV	20 ປີ	√
VS-3125	5.0 kV	10 TÎ©	√	√	√
VS-3125A	5.0 kV	10 TÎ©	√	√	√	√
VS-3126	10.0 kV	20 ປີ	√	√	√
VS-3126A	10.0 kV	20 ປີ	√	√	√	√
VS-3127	15.0 kV	30 ປີ	√	√	√	√

ອີງຕາມບັນຫາລະບົບຕ່ອງໂສ້ການສະຫນອງ: ກະລຸນາຕິດຕໍ່ຜູ້ຈັດຈໍາຫນ່າຍ Weshine ທີ່ຕ້ອງການຂອງທ່ານສໍາລັບລາຄາໃນປະຈຸບັນແລະເວລານໍາ.
