ເຄື່ອງທົດສອບແຮງດັນແຮງດັນສູງ

Weshine® invented ເຄື່ອງທົດສອບແຮງດັນແຮງດັນສູງທີ່ມີໃບຢັ້ງຢືນ CE, ຄຸນະພາບສູງແລະຄວາມຖືກຕ້ອງ, ປະດິດແລະຜະລິດຕາມມາດຕະຖານແຫ່ງຊາດ, ການແກ້ໄຂການທົດສອບໄຟຟ້າທີ່ສົມບູນທີ່ມີຢູ່. ຕິດຕໍ່ພວກເຮົາສໍາລັບລາຍລະອຽດເພີ່ມເຕີມຂອງເຄື່ອງທົດສອບແຮງດັນແຮງດັນສູງຈາກ Weshine!

ສົ່ງສອບຖາມ PDF DownLoad

ລາຍລະອຽດຜະລິດຕະພັນ

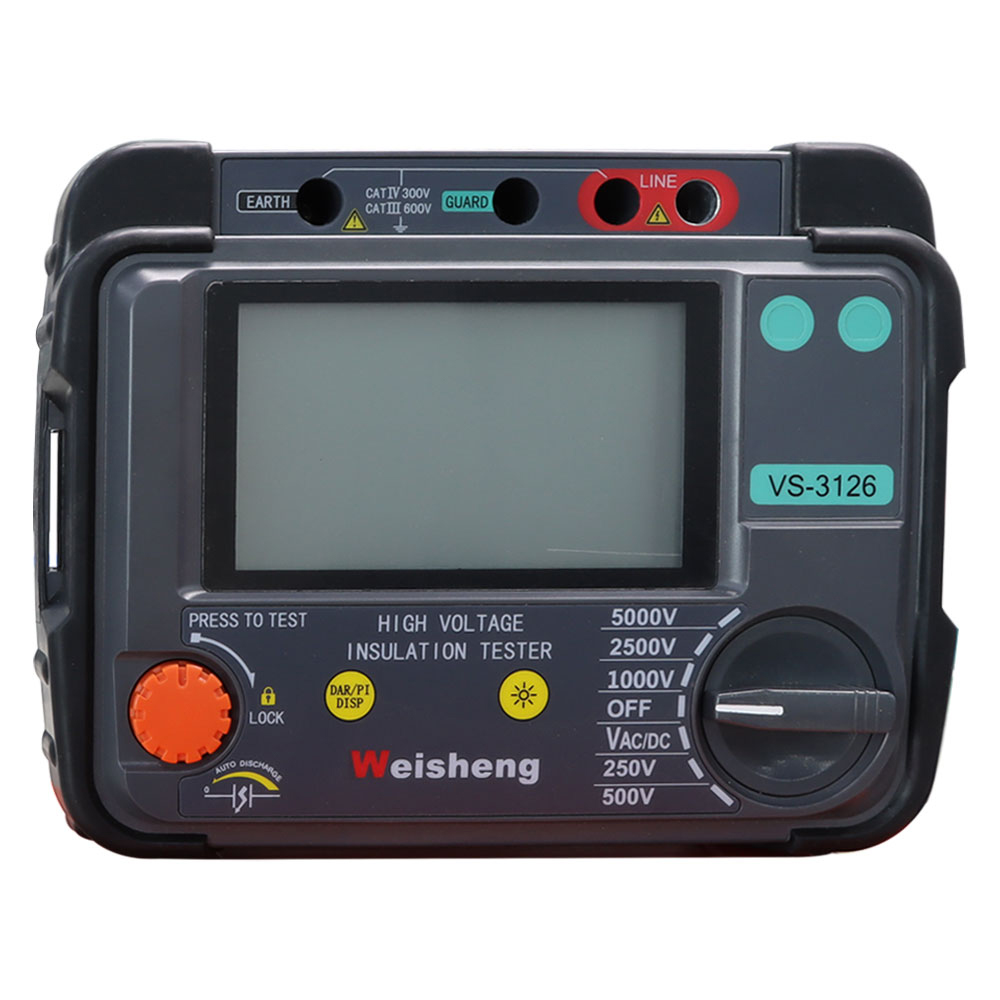

Weshine® VS-3126 ເປັນແບັດເຕີລີທີ່ໃຊ້ພະລັງງານເຄື່ອງທົດສອບແຮງດັນແຮງດັນສູງມີຈໍສະແດງຜົນ arc ດິຈິຕອລແລະອະນາລັອກ, ອອກແບບສໍາລັບການທົດສອບຄວາມຕ້ານທານຂອງ insulation ແຮງດັນສູງໃນການບໍາລຸງຮັກສາແລະການບໍລິການຂອງສາຍ, ພືດຫມູນວຽນເຄື່ອງຈັກ, ການຫັນເປັນ, switchgear ແລະຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາ.

ການທົດສອບ insulation DC ແມ່ນປະຕິບັດຢູ່ທີ່ 250 V, 500 V, 1000 V, 2500 V, 5000 V. ລະດັບການວັດແທກຄວາມຕ້ານທານຂອງ insulation ແມ່ນ 100 k Ωເຖິງ 1000 G Ω. ການໄຫຼອັດຕະໂນມັດສໍາລັບວົງຈອນ capacitive ພາຍໃຕ້ການທົດສອບແມ່ນສະຫນອງໃຫ້ແລະແຮງດັນທີ່ເສື່ອມໂຊມສະແດງ.

ສະຖານີກອງສາມາດຖືກນໍາໃຊ້ເພື່ອຫຼຸດຜ່ອນຜົນກະທົບຂອງການຮົ່ວໄຫຼຂອງຫນ້າດິນແລະເພາະສະນັ້ນການວັດແທກທີ່ຜິດພາດໃນເວລາທີ່ດໍາເນີນການທົດສອບຄວາມຕ້ານທານ insulation.

ສໍາລັບວັດຖຸທົດສອບ capacitive, ເຄື່ອງມືຈະປ່ອຍອັດຕະໂນມັດຜ່ານຕົວຕ້ານທານພາຍໃນແລະຊີ້ບອກແຮງດັນໄຟຟ້າໃນທົ່ວ terminals ໃນໄລຍະ 30 V ຫາ 600 V ດ້ວຍແຮງດັນທີ່ສູງກວ່າທີ່ສະແດງໂດຍ 'Hi'. ຄຸນນະສົມບັດນີ້ຈະໃຫ້ຕົວຊີ້ວັດແຮງດັນທີ່ເສື່ອມໂຊມຫຼັງຈາກການທົດສອບການໂຫຼດ reactive. ເມື່ອຕົວຊີ້ວັດແຮງດັນຫາຍໄປ, ມັນປອດໄພສໍາລັບຜູ້ໃຊ້ທີ່ຈະຕັດການເຊື່ອມຕໍ່ນໍາການທົດສອບ.

VS-3126ເຄື່ອງທົດສອບແຮງດັນແຮງດັນສູງແມ່ນຂັບເຄື່ອນໂດຍແປດ 1.5 V IEC LR6 (AA). ຄຸນນະສົມບັດຄວາມປອດໄພຂອງການອອກແບບປະກອບມີຕົວຊີ້ວັດການເຕືອນໄພແຮງດັນສູງ, ການສະແດງແຮງດັນພາຍນອກຫຼັງຈາກການທົດສອບ IR, ການໄຫຼອັດຕະໂນມັດຂອງການໂຫຼດ reactive ແລະການທົດສອບນໍາ

APPLICATION

ວັດສະດຸ insulating ໄຟຟ້າເສື່ອມເສຍເວລານໍາໄປສູ່ການແຕກຫັກແລະຄ່າໃຊ້ຈ່າຍໃນການສ້ອມແປງ. ເຄື່ອງທົດສອບຄວາມຕ້ານທານຂອງ insulation ໃຊ້ແຮງດັນ DC ທີ່ຖືກຄວບຄຸມໃນທົ່ວ insulation ແລະວັດແທກການໄຫຼຂອງປະຈຸບັນໂດຍຜ່ານກົດຫມາຍ Ohm ເພື່ອຄິດໄລ່ຄວາມຕ້ານທານຂອງ insulation. ກະແສໄຟຟ້າໄຫຼຍ້ອນບໍ່ມີວັດສະດຸ insulation ທີ່ສົມບູນແບບ.

ການນໍາໃຊ້ເຄື່ອງທົດສອບ IR ປະກອບມີ:

■ ການທົດສອບຜະລິດຕະພັນ ແລະຄຸນສົມບັດ

■ ການຕິດຕັ້ງອຸປະກອນ

■ ບໍາລຸງຮັກສາເປັນປົກກະຕິ

■ ການແກ້ໄຂບັນຫາ

ການທົດສອບ insulation ທີ່ມີແຮງດັນສູງ DC ຜົນກະທົບຕໍ່ insulation polarization ເຊັ່ນວ່າການທົດສອບຕິດຕໍ່ກັນໂດຍບໍ່ມີການປ່ອຍສໍາເລັດຂອງຫນ່ວຍງານພາຍໃຕ້ການທົດສອບຈະໃຫ້ຜົນໄດ້ຮັບທີ່ແຕກຕ່າງກັນ.

ຄວນລະມັດລະວັງເພື່ອໃຊ້ຂະບວນການດຽວກັນແລະເຕັກນິກຂອງການເຊື່ອມຕໍ່ແລະການທົດສອບ insulator ສະເຫມີເພື່ອໃຫ້ສາມາດຜົນໄດ້ຮັບແນວໂນ້ມ. ມັນເປັນສິ່ງສໍາຄັນທີ່ຈະບັນທຶກອຸນຫະພູມຂອງ insulation ເຊັ່ນດຽວກັນກັບຄ່າ IR

ຄຸນນະສົມບັດແລະຜົນປະໂຫຍດ

■ ເຄື່ອງທົດສອບຄວາມຕ້ານທານຂອງສນວນທີ່ຫນາແຫນ້ນ, ຫນາແຫນ້ນ

■ ການດໍາເນີນງານງ່າຍແລະເລືອກລະດັບແຮງດັນ

■ voltmeter AC ແລະ DC (30 V - 600 V)

■ ເຄື່ອງຈັບເວລາທົດສອບ IR ທີ່ສາມາດຕັ້ງໄດ້ຂອງຜູ້ໃຊ້ (ຄ່າເລີ່ມຕົ້ນ 1 ນາທີ), (ສູງສຸດ 19 m 50 ວິນາທີ)

■ ກະເປົ໋າພົກພາອ່ອນສໍາລັບອຸປະກອນແລະເຄື່ອງນໍາ

■ ເລີ່ມຕົ້ນໄວແລະຄູ່ມືຜູ້ໃຊ້ເຕັມ

■ ລັອກປລັກ HV insulated ສໍາລັບຄວາມປອດໄພເພີ່ມເຕີມ

■ shutters ໃນທົ່ວ terminals ປ້ອງກັນການເຂົ້າໄປໃນອຸບັດຕິເຫດຂອງຝຸ່ນແລະວັດຖຸອື່ນໆ

ຂໍ້ມູນສະເພາະ

ຊ່ວງ insulation	0.1 MΩ ຫາ 2 TΩ
ແຮງດັນການທົດສອບນາມ	250 V, 500 V, 1000 V, 2500 V, 5000 V.
ຄວາມຖືກຕ້ອງຂອງແຮງດັນໄຟຟ້າຢູ່ປາຍຍອດ
	<1000 V 0...+10% ຂອງນາມ ການທົດສອບແຮງດັນ
	≥1000 V 0...+5% ຂອງນາມ ການທົດສອບແຮງດັນ
ຄວາມຖືກຕ້ອງຂອງ insulation	±5% ±3 ຕົວເລກ
ກະແສໄຟຟ້າລັດວົງຈອນ	5 ໃນ ± 0.5 ໂດຍ
ຄວາມຖືກຕ້ອງຂອງ voltmeter	±2%rdg±3dgt
ການສະຫນອງພະລັງງານ	ແບັດເຕີຣີ 8 x LR6/AA
ລະດັບອຸນຫະພູມການດໍາເນີນງານແລະຄວາມຊຸ່ມຊື່ນ
	- 20°C ເຖິງ +45°C
ຄວາມຊຸ່ມຊື່ນ	80% RH
ຊ່ວງອຸນຫະພູມການເກັບຮັກສາແລະຄວາມຊຸ່ມຊື່ນ
	-20 °C ຫາ +60 °C
ການປົກປ້ອງຄວາມປອດໄພ	Insulation Cat III 600 V
ໝາຍເຫດ	ຄວາມຜິດພາດການບໍລິການທີ່ມີຂໍ້ຈໍາກັດສະພາບແວດລ້ອມທີ່ລະບຸໄວ້ແມ່ນຄວາມຜິດພາດພາຍໃນສອງຄັ້ງ
EMC	ປະຕິບັດຕາມ IEC 61326-1:2013
ຂະໜາດ	177 mm x 226 mm x 100 mm
ນ້ຳໜັກ	1.9 ກິໂລ (ລວມທັງຫມໍ້ໄຟ)

VS-3126

VS-3126ເຄື່ອງທົດສອບແຮງດັນແຮງດັນສູງໄດ້ຖືກອອກແບບສໍາລັບຄໍາຮ້ອງສະຫມັກການທົດສອບໄຟຟ້າແລະອຸດສາຫະກໍາ, ບ່ອນທີ່ແຮງດັນການດໍາເນີນງານເກີນ 1000 V ແລະແຮງດັນຂອງການທົດສອບ insulation ສູງກວ່າແມ່ນຕ້ອງການ.

ບໍ່ເຫມືອນກັບ VS-3126, VS-3126 ສະຫນອງແຮງດັນລະດັບຄົງທີ່ຂອງ 50 V, 100V, 250 V, 500 V, 1000 V ແລະ 2500 V.

ອຸປະກອນທີ່ມີແຮງດັນປະຕິບັດການສູງກວ່າ 1 kV ຕ້ອງການແຮງດັນການທົດສອບທີ່ສູງກວ່າຢ່າງສົມດູນ. ເພື່ອໃຫ້ສອດຄ່ອງກັບຄວາມຕ້ອງການການທົດສອບທີ່ທັນສະໄຫມທີ່ສຸດ, Weshine ສະເຫນີຄອບຄົວທີ່ມີຄຸນນະພາບສູງເຄື່ອງທົດສອບແຮງດັນແຮງດັນສູງs ທີ່ແຮງດັນສູງກວ່າ 1 kV. ຢູ່ໃນຫຼັກຂອງການທົດສອບແຮງດັນສູງ, ຫນ່ວຍບໍລິການ 5/10/15 kV ຂອງພວກເຮົາໃຫ້ການທົດສອບຄຸນນະພາບສູງສຸດພ້ອມກັບຄວາມປອດໄພ, ຄວາມສະດວກສະບາຍແລະຄວາມສະດວກສະບາຍ.

ສໍາລັບຄວາມສາມາດຂອງການທົດສອບ insulation ຄົບຖ້ວນສົມບູນຂອງອຸປະກອນທຶນສູງທັງຫມົດ, Weshine ໄປອີກບາດກ້າວຫນຶ່ງ! ມາດຕະຖານການທົດສອບທົ່ວໄປສໍາລັບອຸປະກອນຫມຸນ, IEEE 43-2000, ໄດ້ເພີ່ມຄໍາແນະນໍາແຮງດັນຂອງການທົດສອບເປັນ 10 kV ສໍາລັບອຸປະກອນທີ່ມີອັດຕາ 12 kV ແລະສູງກວ່າ. ການປະຕິບັດຕາມມາດຕະຖານນີ້ສາມາດບັນລຸໄດ້ໂດຍພຽງແຕ່ຫນຶ່ງຜູ້ທົດສອບ, ຮູບແບບ 10 kV ຂອງພວກເຮົາ.

VS-3127

The VS-3127ເຄື່ອງທົດສອບແຮງດັນແຮງດັນສູງສະຫນອງຄວາມສາມາດໃນການປະຕິບັດການວັດແທກຄວາມຕ້ານທານຂອງ insulation ທີ່ຖືກຕ້ອງເຖິງ 15 kV ແຮງດັນການທົດສອບຄວາມຕ້ານທານສູງສຸດຂອງ 30 TΩ. ຄວາມຖືກຕ້ອງຂອງການວັດແທກຄວາມຕ້ານທານແມ່ນ ± 5 % ຈາກ 1 MΩ ເຖິງ 3 TΩ!

ສໍາລັບບໍລິສັດສາທາລະນູປະໂພກ ແລະການບໍລິການ, VS-3127 ແມ່ນຕົວທົດສອບຮອບຕົວທີ່ມີຄວາມຍືດຫຍຸ່ນແລະຄວາມສາມາດໃນການພິສູດໃນອະນາຄົດ. Weshine VS-3127 ຖືກອອກແບບມາເພື່ອເຮັດວຽກຢູ່ບ່ອນໃດກໍຕາມທີ່ທ່ານເຮັດວຽກ.

ແຮງດັນຜົນຜະລິດສູງສຸດເຖິງ 7 ເກຍ (250V, 500V, 1KV, 2.5KV, 5KV, 10KV, 15KV).

ກະແສໄຟຟ້າສັ້ນສູງສຸດ 7mA

ການທົດສອບຄວາມຕ້ານທານຂອງ insulation (IR), ການທົດສອບດັດຊະນີ polarization (PI), ການທົດສອບອັດຕາສ່ວນການດູດຊຶມ dielectric (DAR). ໂໝດການທົດສອບທາງລາດ (RAMP), ໂໝດການທົດສອບຄວາມຕ້ານທານທີ່ຖືກກັ່ນຕອງ (FR). * ການທົດສອບຄວາມສາມາດ (ຫລວງ).

ການທໍາງານຂອງຈໍພາບແຮງດັນ, ອັດຕະໂນມັດການຕິດຕາມແຮງດັນທີ່ມີຊີວິດຂອງການວັດແທກ

ເປັນຫຍັງຕ້ອງທົດສອບຢູ່ທີ່ 15 KV?

5 kV ກັບ 15 kV ຈະ triple ປະຈຸບັນການທົດສອບ - ນີ້ສາມາດປ້ອງກັນບໍ່ໃຫ້ປະຈຸບັນການທົດສອບລົບໃນເວລາທີ່ມີສຽງດັງ.

15 kV ແມ່ນກໍານົດໄວ້ສໍາລັບຊັບສິນ 35,000 V ຫາ 69,000 V ໂດຍອີງໃສ່ NETA ATS 2007.

ມໍເຕີທີ່ສູງກວ່າ 34,500 V ຄວນໄດ້ຮັບການທົດສອບຢູ່ທີ່ 15 kV ໂດຍອີງໃສ່ NETA ATS 2007.

ຂໍ້ມູນສະເພາະ

ຊ່ວງ insulation	0.1 MΩ ຫາ 30 TΩ
ແຮງດັນການທົດສອບນາມ	250 V, 500 V, 1 kV, 2.5 kV, 5 kV, 10 kV, 15 kV.
ຄວາມຖືກຕ້ອງຂອງແຮງດັນໄຟຟ້າຢູ່ປາຍຍອດ
	(5% ຫາ 10%) ± 10V
ຄວາມຖືກຕ້ອງຂອງ insulation	1 MΩ ຫາ 3 TΩ, ± 5% ± 3 ຕົວເລກ
	＞3 TΩ, ±20% ±3 ຕົວເລກ
ກະແສໄຟຟ້າລັດວົງຈອນ	≥7 ສຸດ ± 0.5 ໂດຍ
ໂໝດທົດສອບທາງຍ່າງ	±2%rdg±3dgt
ການສະຫນອງພະລັງງານ	ຂັ້ນຕອນທີເຖິງແຮງດັນ preset ໂດຍການທົດສອບທີ່ມີຂະຫນາດຂັ້ນຕອນ 10% ຂອງແຮງດັນ preset
ລະດັບອຸນຫະພູມການດໍາເນີນງານແລະຄວາມຊຸ່ມຊື່ນ
	- 20°C ເຖິງ +50°C
ຄວາມຊຸ່ມຊື່ນ	80% RH
ຊ່ວງອຸນຫະພູມການເກັບຮັກສາແລະຄວາມຊຸ່ມຊື່ນ
	-25 °C ຫາ +65 °C
ການທົດສອບແຮງດັນ	AC/DC: 0V ~ 1000V, ຄວາມຖືກຕ້ອງ: ±5%rdg±3V
ການທົດສອບຄວາມອາດສາມາດ	10nF～25uF, ຄວາມຖືກຕ້ອງ: ±10%rdg±10nF
ການທົດສອບໃນປະຈຸບັນ	0.01nA～7mA, ຄວາມຖືກຕ້ອງ: ±5%rdg±0.5nA
ການປົກປ້ອງຄວາມປອດໄພ	Insulation Cat III 600 V
ໝາຍເຫດ	ຄວາມຜິດພາດການບໍລິການທີ່ມີຂໍ້ຈໍາກັດສະພາບແວດລ້ອມທີ່ລະບຸໄວ້ແມ່ນຄວາມຜິດພາດພາຍໃນສອງຄັ້ງ
EMC	ປະຕິບັດຕາມ IEC 61326-1:2013
ຂະໜາດ	280 mm x 260 mm x 160 mm
ນ້ຳໜັກ	4.9 ກິໂລ (ລວມທັງຫມໍ້ໄຟ)

ການຄັດເລືອກ

Weshine ມີປະສົບການ 8 ປີໂດຍສະເພາະສໍາລັບການຈັດການກັບອຸປະກອນໄຟຟ້າທີ່ສົມບູນ. ໃນປັດຈຸບັນ, Weshine ໄດ້ invented ຕ່າງໆເຄື່ອງທົດສອບແຮງດັນແຮງດັນສູງສໍາລັບແຕ່ລະຂັ້ນຕອນດັ່ງທີ່ສະແດງໃນແບບຟອມ:

ຂໍ້ມູນການສັ່ງຊື້ FORເຄື່ອງທົດສອບແຮງດັນແຮງດັນສູງS
ແມວ. ບໍ່.	ແຮງດັນໄຟຟ້າສູງສຸດ	ຊ່ວງການທົດສອບສູງສຸດ	IR/PI/DAR	RAMP	FR	ໝວກ.
VS-3121	2.5 kV	100 GΩ	√
VS-3121A	5.0 kV	20 ເຖິງ	√
VS-3125	5.0 kV	10 ເຖິງ	√	√	√
VS-3125A	5.0 kV	10 ເຖິງ	√	√	√	√
VS-3126	10.0 kV	20 ເຖິງ	√	√	√
VS-3126A	10.0 kV	20 ເຖິງ	√	√	√	√
VS-3127	15.0 kV	30 ເຖິງ	√	√	√	√

ອີງຕາມບັນຫາລະບົບຕ່ອງໂສ້ການສະຫນອງ: ກະລຸນາຕິດຕໍ່ຜູ້ຈັດຈໍາຫນ່າຍ Weshine ທີ່ຕ້ອງການຂອງທ່ານສໍາລັບລາຄາໃນປະຈຸບັນແລະເວລານໍາ.

ໃບຢັ້ງຢືນຄຸນນະພາບ

ພວກເຮົາສະເຫມີເຊື່ອວ່າຜົນສໍາເລັດຂອງບໍລິສັດຂອງພວກເຮົາທັງຫມົດແມ່ນກ່ຽວຂ້ອງໂດຍກົງກັບຄຸນນະພາບຂອງຜະລິດຕະພັນທີ່ພວກເຮົາສະຫນອງ.ເຄື່ອງທົດສອບແຮງດັນແຮງດັນສູງຕອບສະຫນອງຄວາມຕ້ອງການດ້ານຄຸນນະພາບສູງສຸດທີ່ລະບຸໄວ້ໃນຄໍາແນະນໍາ ISO9001, ISO14000: 14001 ແລະລະບົບການຄວບຄຸມຄຸນນະພາບທີ່ເຄັ່ງຄັດຂອງພວກເຮົາ.
