5kV Insulation Tester
  • 5kV Insulation Tester5kV Insulation Tester
  • 5kV Insulation Tester5kV Insulation Tester
  • 5kV Insulation Tester5kV Insulation Tester

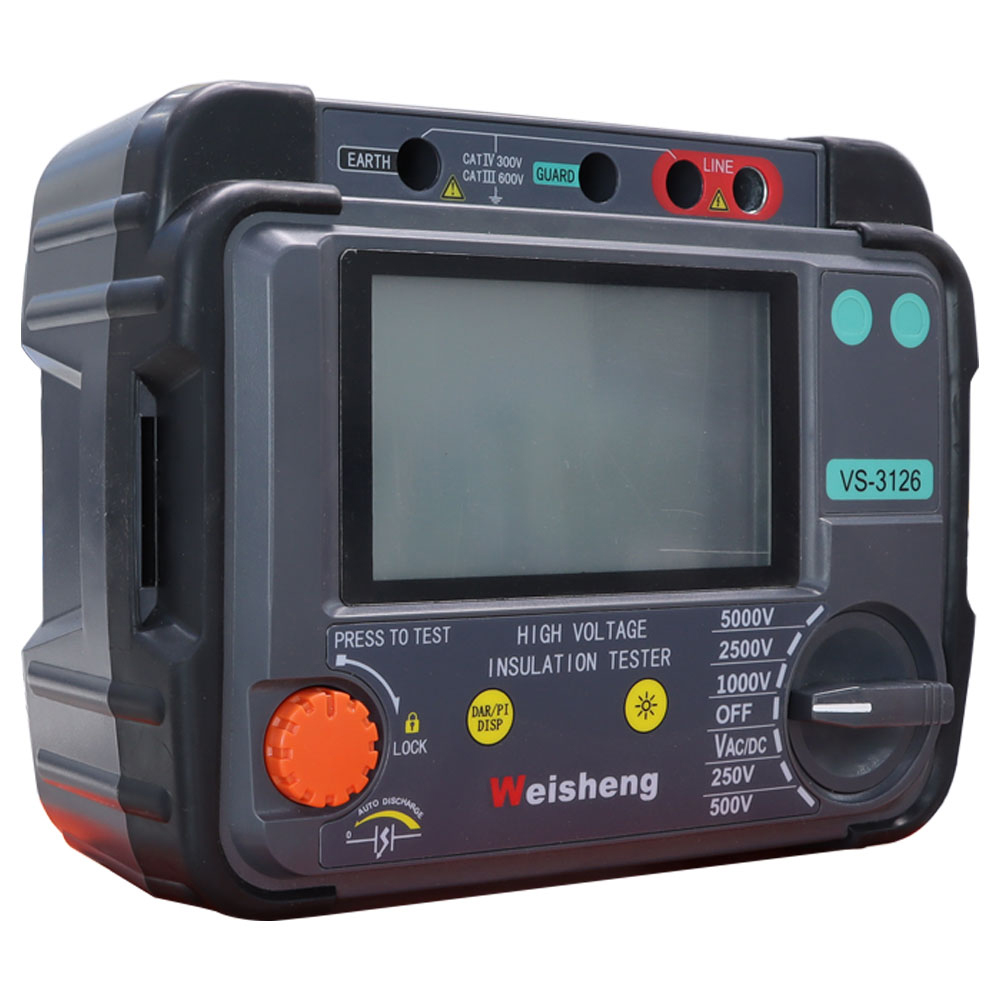

5kV Insulation Tester

Weshine® invented 5kV Insulation Tester ທີ່ມີໃບຢັ້ງຢືນ CE, ຄຸນນະພາບສູງແລະຄວາມຖືກຕ້ອງ, ປະດິດແລະຜະລິດຕາມມາດຕະຖານແຫ່ງຊາດ, ການແກ້ໄຂການທົດສອບໄຟຟ້າທີ່ສົມບູນທີ່ມີຢູ່. ຕິດຕໍ່ພວກເຮົາສໍາລັບລາຍລະອຽດເພີ່ມເຕີມຂອງ 5kV Insulation Tester ຈາກ Weshine!

ສົ່ງສອບຖາມ    PDF DownLoad

ລາຍ​ລະ​ອຽດ​ຜະ​ລິດ​ຕະ​ພັນ





Weshine5kV Insulation Testerມີຈໍສະແດງຜົນ arc ດິຈິຕອລແລະອະນາລັອກ, ອອກແບບສໍາລັບການທົດສອບຄວາມຕ້ານທານຂອງ insulation ແຮງດັນສູງໃນການບໍາລຸງຮັກສາແລະການບໍລິການຂອງສາຍ, ພືດຫມູນວຽນເຄື່ອງຈັກ, ການຫັນເປັນ, switchgear ແລະຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາ.

ການທົດສອບ insulation DC ແມ່ນປະຕິບັດຢູ່ທີ່ 250 V, 500 V, 1000 V, 2500 V, 5000 V. ລະດັບການວັດແທກຄວາມຕ້ານທານຂອງ insulation ແມ່ນ 100 k Ωກັບ 1000 G Ω. ການໄຫຼອັດຕະໂນມັດສໍາລັບວົງຈອນ capacitive ພາຍໃຕ້ການທົດສອບແມ່ນສະຫນອງໃຫ້ແລະແຮງດັນທີ່ເສື່ອມໂຊມສະແດງ.

terminal ກອງສາມາດຖືກນໍາໃຊ້ເພື່ອຫຼຸດຜ່ອນຜົນກະທົບຂອງການຮົ່ວໄຫຼຂອງຫນ້າດິນແລະເພາະສະນັ້ນການວັດແທກທີ່ຜິດພາດໃນເວລາທີ່ດໍາເນີນການທົດສອບຄວາມຕ້ານທານ insulation.

ສໍາລັບວັດຖຸທົດສອບ capacitive, ເຄື່ອງມືຈະປ່ອຍອັດຕະໂນມັດໂດຍຜ່ານຕົວຕ້ານທານພາຍໃນແລະຊີ້ບອກແຮງດັນໃນທົ່ວ terminals ໃນໄລຍະ 30 V ຫາ 600 V ດ້ວຍແຮງດັນທີ່ສູງກວ່າທີ່ລະບຸໄວ້ໂດຍ âυ¹Hiâ. ຄຸນນະສົມບັດນີ້ຈະໃຫ້ຕົວຊີ້ວັດແຮງດັນທີ່ເສື່ອມໂຊມຫຼັງຈາກການທົດສອບການໂຫຼດ reactive. ເມື່ອຕົວຊີ້ວັດແຮງດັນຫາຍໄປ, ມັນປອດໄພສໍາລັບຜູ້ໃຊ້ທີ່ຈະຕັດການເຊື່ອມຕໍ່ນໍາການທົດສອບ.

Weshine5kV Insulation Testerແມ່ນຂັບເຄື່ອນໂດຍແປດ 1.5 V IEC LR6 (AA). ຄຸນນະສົມບັດຄວາມປອດໄພຂອງການອອກແບບປະກອບມີຕົວຊີ້ວັດການເຕືອນໄພແຮງດັນສູງ, ການສະແດງແຮງດັນພາຍນອກຫຼັງຈາກການທົດສອບ IR, ການໄຫຼອັດຕະໂນມັດຂອງການໂຫຼດ reactive ແລະການທົດສອບນໍາ



APPLICATION


ວັດສະດຸ insulating ໄຟຟ້າເສື່ອມເສຍເວລານໍາໄປສູ່ການແຕກຫັກແລະຄ່າໃຊ້ຈ່າຍໃນການສ້ອມແປງ. ເຄື່ອງທົດສອບຄວາມຕ້ານທານຂອງ insulation ໃຊ້ແຮງດັນ DC ທີ່ຖືກຄວບຄຸມໃນທົ່ວ insulation ແລະວັດແທກການໄຫຼຂອງປະຈຸບັນໂດຍຜ່ານມັນໂດຍນໍາໃຊ້ກົດຫມາຍ Ohmâ, ​​Log ເພື່ອຄິດໄລ່ການຕໍ່ຕ້ານ insulation. ກະແສໄຟຟ້າໄຫຼຍ້ອນບໍ່ມີວັດສະດຸ insulation ທີ່ສົມບູນແບບ.

ການ​ນໍາ​ໃຊ້​ເຄື່ອງ​ທົດ​ສອບ IR ປະ​ກອບ​ມີ​:

â¹

  ການຕິດຕັ້ງອຸປະກອນ

  ບໍາລຸງຮັກສາເປັນປົກກະຕິ

  ການ​ແກ້​ໄຂ​ບັນ​ຫາ​



ການທົດສອບ insulation ທີ່ມີແຮງດັນສູງ DC ຜົນກະທົບຕໍ່ insulation polarization ດັ່ງກ່າວວ່າການທົດສອບຕິດຕໍ່ກັນໂດຍບໍ່ມີການປ່ອຍສໍາເລັດຂອງຫນ່ວຍງານພາຍໃຕ້ການທົດສອບຈະໃຫ້ຜົນໄດ້ຮັບທີ່ແຕກຕ່າງກັນ.

ຄວນລະມັດລະວັງເພື່ອໃຊ້ຂະບວນການດຽວກັນແລະເຕັກນິກຂອງການເຊື່ອມຕໍ່ແລະການທົດສອບ insulator ເພື່ອໃຫ້ສາມາດຜົນໄດ້ຮັບແນວໂນ້ມ. ມັນເປັນສິ່ງສໍາຄັນທີ່ຈະບັນທຶກອຸນຫະພູມຂອງ insulation ເຊັ່ນດຽວກັນກັບຄ່າ IR


ຄຸນນະສົມບັດແລະຜົນປະໂຫຍດ


  ເຄື່ອງທົດສອບຄວາມຕ້ານທານຂອງສນວນທີ່ຫນາແຫນ້ນ, ຫນາແຫນ້ນ

  ການດໍາເນີນງານງ່າຍແລະເລືອກລະດັບແຮງດັນ

  voltmeter AC ແລະ DC (30 V - 600 V)

  ເຄື່ອງຈັບເວລາທົດສອບ IR ທີ່ສາມາດຕັ້ງໄດ້ຂອງຜູ້ໃຊ້ (ຄ່າເລີ່ມຕົ້ນ 1 ນາທີ), (ສູງສຸດ 19 m 50 ວິນາທີ)

  ກະເປົ໋າພົກພາອ່ອນສໍາລັບອຸປະກອນແລະເຄື່ອງນໍາ

  ເລີ່ມຕົ້ນໄວແລະຄູ່ມືຜູ້ໃຊ້ເຕັມ

  ລັອກປລັກ HV insulated ສໍາລັບຄວາມປອດໄພເພີ່ມເຕີມ

  shutters ໃນທົ່ວ terminals ປ້ອງກັນການເຂົ້າໄປໃນອຸບັດຕິເຫດຂອງຝຸ່ນແລະວັດຖຸອື່ນໆ


ຂໍ້ມູນຈໍາເພາະ


ຊ່ວງ insulation

0.1 MΩ ຫາ 2 TΩ

ແຮງດັນການທົດສອບນາມ

250 V, 500 V, 1000 V, 2500 V, 5000 V.

ຄວາມຖືກຕ້ອງຂອງແຮງດັນໄຟຟ້າຢູ່ປາຍຍອດ



ການທົດສອບແຮງດັນ



â¹ 1000 V 0... 5% ຂອງນາມ

ການທົດສອບແຮງດັນ

ຄວາມຖືກຕ້ອງຂອງ insulation

±5% ±3 ຕົວເລກ

ກະແສໄຟຟ້າລັດວົງຈອນ

5 mA ± 0.5 mA

ຄວາມຖືກຕ້ອງຂອງ voltmeter

±2%rdg±3dgt

ການສະຫນອງພະລັງງານ

ແບັດເຕີຣີ 8 x LR6/AA

ລະດັບອຸນຫະພູມການດໍາເນີນງານແລະຄວາມຊຸ່ມຊື່ນ



- 20 °C ຫາ 45 °C

ຄວາມຊຸ່ມຊື່ນ

80% RH

ຊ່ວງອຸນຫະພູມການເກັບຮັກສາແລະຄວາມຊຸ່ມຊື່ນ



-20 °C ຫາ 60 °C

ການປົກປ້ອງຄວາມປອດໄພ

Insulation Cat III 600 V

ຫມາຍ​ເຫດ​

ຄວາມຜິດພາດການບໍລິການທີ່ມີຂໍ້ຈໍາກັດດ້ານສິ່ງແວດລ້ອມທີ່ລະບຸໄວ້ແມ່ນຄວາມຜິດພາດພາຍໃນສອງຄັ້ງ

EMC

ປະຕິບັດຕາມ IEC 61326-1:2013

ຂະໜາດ

177 mm x 226 mm x 100 mm

ນ້ຳໜັກ

1.9 ກິ​ໂລ (ລວມ​ທັງ​ຫມໍ້​ໄຟ​)


VS-3121


The VS-31215kV Insulation Testerໄດ້ຖືກອອກແບບສໍາລັບຄໍາຮ້ອງສະຫມັກການທົດສອບໄຟຟ້າແລະອຸດສາຫະກໍາ, ບ່ອນທີ່ແຮງດັນການດໍາເນີນງານເກີນ 1000 V ແລະແຮງດັນຂອງການທົດສອບ insulation ສູງກວ່າແມ່ນຕ້ອງການ.

ບໍ່ເຫມືອນກັບ VS-3121A, VS-3121 ສະຫນອງແຮງດັນລະດັບຄົງທີ່ຂອງ 50 V, 100V, 250 V, 500 V, 1000 V ແລະ 2500 V.



ອຸປະກອນທີ່ມີແຮງດັນປະຕິບັດການສູງກວ່າ 1 kV ຕ້ອງການ5kV Insulation Testers ທີ່ແຮງດັນສູງກວ່າ 1 kV. ຢູ່ໃນຫຼັກຂອງການທົດສອບແຮງດັນສູງ, ຫນ່ວຍບໍລິການ 5/10/15 kV ຂອງພວກເຮົາໃຫ້ການທົດສອບຄຸນນະພາບສູງສຸດພ້ອມກັບຄວາມປອດໄພ, ຄວາມສະດວກສະບາຍແລະຄວາມສະດວກສະບາຍ.

ສໍາ​ລັບ​ຄວາມ​ສາ​ມາດ​ທົດ​ສອບ insulation ທີ່​ສົມ​ບູນ​ຂອງ​ທັງ​ຫມົດ​ທຶນ​ສູງ​





VS-3127

The VS-31275kV Insulation Testerສະຫນອງຄວາມສາມາດໃນການປະຕິບັດການວັດແທກຄວາມຕ້ານທານຂອງ insulation ທີ່ຖືກຕ້ອງເຖິງແຮງດັນການທົດສອບ 15 kV ດ້ວຍຄວາມຕ້ານທານສູງສຸດຂອງ 30 TΩ. ຄວາມ​ຖືກ​ຕ້ອງ​ຂອງ​ການ​ວັດ​ແທກ​ຄວາມ​ຕ້ານ​ທານ​ແມ່ນ ± 5 % ຈາກ 1 MΩ ຫາ 3 TΩ!

ສໍາລັບບໍລິສັດສາທາລະນູປະໂພກ ແລະບໍລິການ, VS-3127 ແມ່ນຕົວທົດສອບທັງໝົດທີ່ມີຄວາມຍືດຫຍຸ່ນ ແລະຄວາມສາມາດໃນການພິສູດໃນອະນາຄົດ. Weshine VS-3127 ຖືກອອກແບບເພື່ອເຮັດວຽກຢູ່ບ່ອນໃດກໍຕາມທີ່ທ່ານເຮັດວຽກ.

ແຮງດັນທີ່ຈັດອັນດັບຜົນອອກສູງສຸດເຖິງ 7 ເກຍ (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

ກະແສໄຟຟ້າສັ້ນສູງສຸດ 7mA

ການທົດສອບຄວາມຕ້ານທານຂອງ insulation (IR), ການທົດສອບດັດຊະນີ polarization #PI), ການທົດສອບອັດຕາສ່ວນການດູດຊຶມ dielectric (DAR). ໂໝດການທົດສອບທາງລາດ (RAMP), ໂໝດການທົດສອບຄວາມຕ້ານທານທີ່ຖືກກັ່ນຕອງ (FR). * ການ​ທົດ​ສອບ​ຄວາມ​ສາ​ມາດ (ຫລວງ​)​.

ການທໍາງານຂອງຈໍພາບແຮງດັນ, ອັດຕະໂນມັດການຕິດຕາມແຮງດັນທີ່ມີຊີວິດຂອງການວັດແທກ




ເປັນຫຍັງຕ້ອງທົດສອບຢູ່ທີ່ 15 KV?



5 kV ກັບ 15 kV ຈະ triple ປະຈຸບັນການທົດສອບ - ນີ້ສາມາດປ້ອງກັນບໍ່ໃຫ້ປະຈຸບັນການທົດສອບລົບໃນເວລາທີ່ມີສຽງດັງ.

15 kV ແມ່ນລະບຸໄວ້ສໍາລັບຊັບສິນ 35,000 V ຫາ 69,000 V ໂດຍອີງໃສ່ NETA ATS 2007.

ມໍເຕີທີ່ສູງກວ່າ 34,500 V ຄວນໄດ້ຮັບການທົດສອບຢູ່ທີ່ 15 kV ໂດຍອີງໃສ່ NETA ATS 2007.


ຂໍ້ມູນຈໍາເພາະ


ຊ່ວງ insulation

0.1 MΩ ຫາ 30 TΩ

ແຮງດັນການທົດສອບນາມ

250 V, 500 V, 1 kV, 2.5 kV, 5 kV, 10 kV, 15kV.

ຄວາມຖືກຕ້ອງຂອງແຮງດັນໄຟຟ້າຢູ່ປາຍຍອດ



ï¼¢ 5%ï½10%ï¼¹±10V

ຄວາມຖືກຕ້ອງຂອງ insulation

1 MΩ ຫາ 3 TΩ, ±5% ±3 ຕົວເລກ



ï¼¹ 3 TΩ, ±20% ±3 ຕົວເລກ

ກະແສໄຟຟ້າລັດວົງຈອນ

â¹ 7 mA ± 0.5 mA

ໂໝດທົດສອບທາງຍ່າງ

±2%rdg±3dgt

ການສະຫນອງພະລັງງານ

ຂັ້ນ​ຕອນ​ທີ​ເຖິງ​ແຮງ​ດັນ​ທີ່​ຕັ້ງ​ໄວ້​ກ່ອນ​ໂດຍ​ການ​ທົດ​ສອບ​ທີ່​ມີ​ຂະ​ຫນາດ​ຂັ້ນ​ຕອນ 10​% ຂອງ​ແຮງ​ດັນ preset​

ລະດັບອຸນຫະພູມການດໍາເນີນງານແລະຄວາມຊຸ່ມຊື່ນ



- 20°C ເຖິງ 50°C

ຄວາມຊຸ່ມຊື່ນ

80% RH

ຊ່ວງອຸນຫະພູມການເກັບຮັກສາແລະຄວາມຊຸ່ມຊື່ນ



-25 °C ຫາ 65 °C

ການທົດສອບແຮງດັນ

AC/DC:0Vï½ 1000V,

ຄວາມຖືກຕ້ອງ: ±5%rdg±3V

ການທົດສອບຄວາມອາດສາມາດ

10nFï½ 25uF,

ຄວາມຖືກຕ້ອງ: ±10%rdg±10nF

ການທົດສອບໃນປະຈຸບັນ

0.01nAï½,7mA,

ຄວາມຖືກຕ້ອງ: ±5%rdg±0.5nA

ການປົກປ້ອງຄວາມປອດໄພ

Insulation Cat III 600 V

ຫມາຍ​ເຫດ​

ຄວາມຜິດພາດການບໍລິການທີ່ມີຂໍ້ຈໍາກັດດ້ານສິ່ງແວດລ້ອມທີ່ລະບຸໄວ້ແມ່ນຄວາມຜິດພາດພາຍໃນສອງຄັ້ງ

EMC

ປະຕິບັດຕາມ IEC 61326-1:2013

ຂະໜາດ

280 mm x 260 mm x 160 mm

ນ້ຳໜັກ

4.9 ກິ​ໂລ (ລວມ​ທັງ​ຫມໍ້​ໄຟ​)




ການຄັດເລືອກ


Weshine ມີປະສົບການ 8 ປີໂດຍສະເພາະສໍາລັບການຈັດການກັບອຸປະກອນໄຟຟ້າທີ່ສົມບູນ. ໃນປັດຈຸບັນ, Weshine ໄດ້ invented ຕ່າງໆ5kV Insulation Testerສໍາລັບແຕ່ລະຂັ້ນຕອນດັ່ງທີ່ສະແດງໃນແບບຟອມ:


ຂໍ້ມູນການສັ່ງຊື້ FOR5kV Insulation TesterS

ແມວ. ບໍ່.

ແຮງດັນໄຟຟ້າສູງສຸດ

ຊ່ວງການທົດສອບສູງສຸດ

IR/PI/DAR

RAMP

FR

ໝວກ.

VS-3121

2.5 kV

100 GÎ ©







VS-3121A

5.0 kV

20 ປີ







VS-3125

5.0 kV

10 TΩ



VS-3125A

5.0 kV

10 TΩ

VS-3126

10.0 kV

20 ປີ



VS-3126A

10.0 kV

20 ປີ

VS-3127

15.0 kV

30 ປີ





ອີງຕາມບັນຫາລະບົບຕ່ອງໂສ້ການສະຫນອງ: ກະລຸນາຕິດຕໍ່ຜູ້ຈັດຈໍາຫນ່າຍ Weshine ທີ່ຕ້ອງການຂອງທ່ານສໍາລັບລາຄາໃນປະຈຸບັນແລະເວລານໍາ.



ໃບຢັ້ງຢືນຄຸນນະພາບ



ພວກເຮົາເຊື່ອສະເຫມີວ່າຄວາມສໍາເລັດທັງຫມົດຂອງບໍລິສັດຂອງພວກເຮົາແມ່ນກ່ຽວຂ້ອງໂດຍກົງກັບຄຸນນະພາບຂອງຜະລິດຕະພັນທີ່ພວກເຮົາສະຫນອງ.5kV Insulation Testerຕອບສະຫນອງຄວາມຕ້ອງການດ້ານຄຸນນະພາບສູງສຸດທີ່ລະບຸໄວ້ໃນຄໍາແນະນໍາ ISO9001, ISO14000: 14001 ແລະລະບົບການຄວບຄຸມຄຸນນະພາບທີ່ເຄັ່ງຄັດຂອງພວກເຮົາ.
