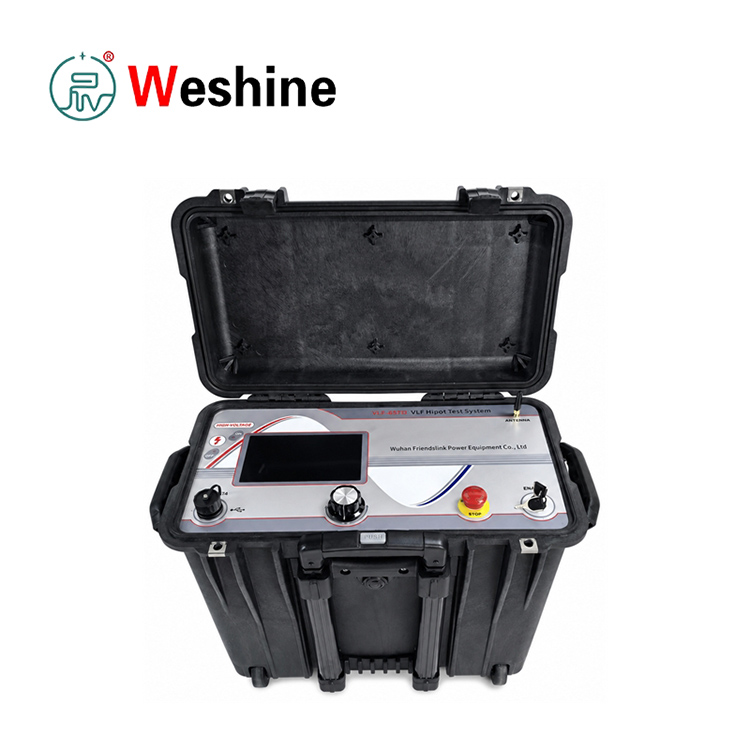

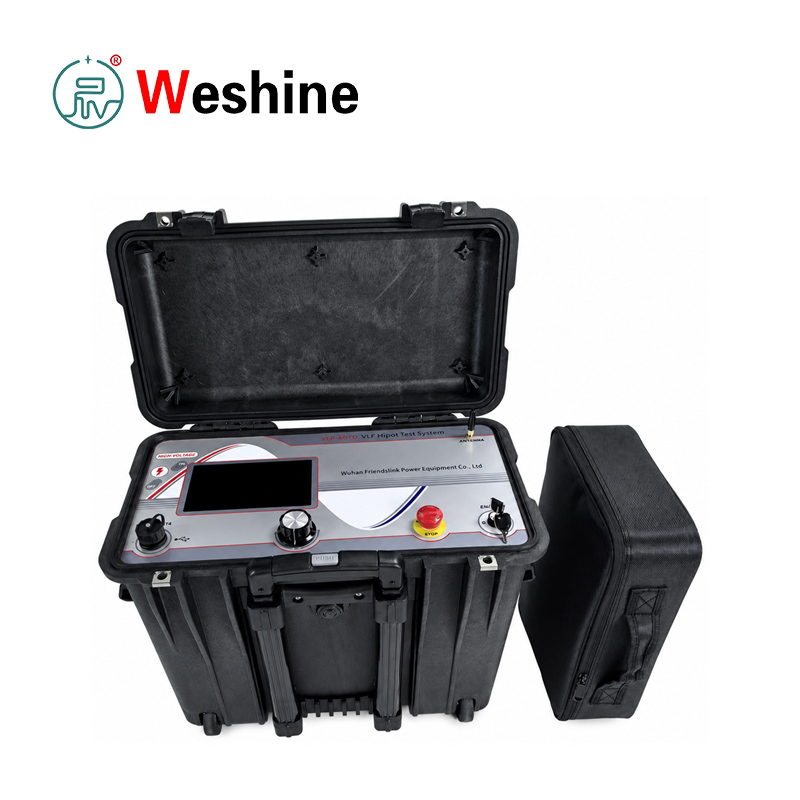

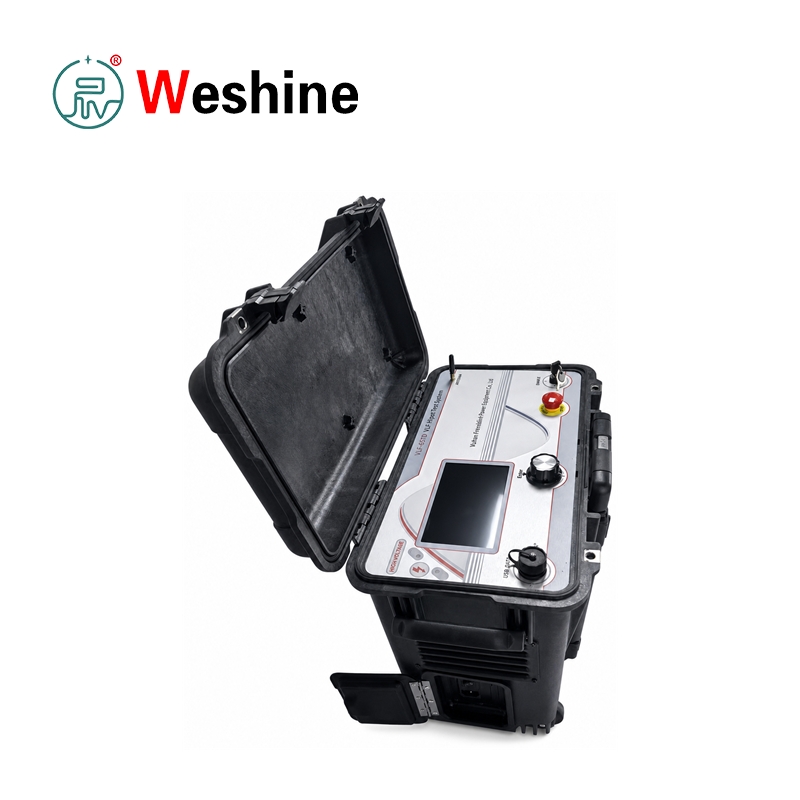

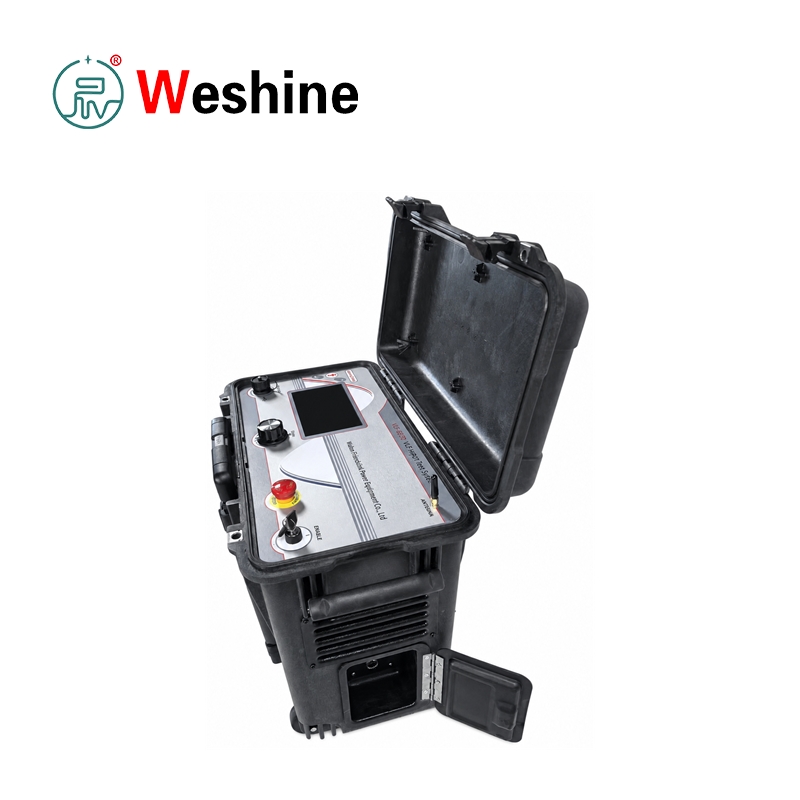

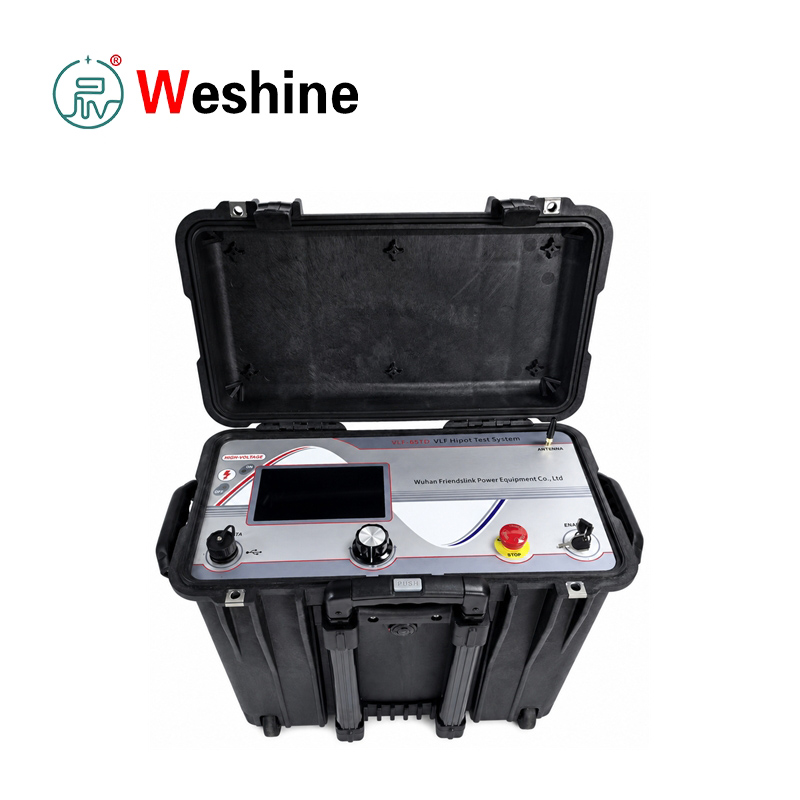

ລະບົບທົດສອບ VLF Tan Delta

ລະບົບການທົດສອບ VLF Tan Delta ທົນທານທີ່ສະເຫນີໂດຍ Weshine, ຜູ້ຜະລິດມືອາຊີບໃນປະເທດຈີນ, ຖືກອອກແບບມາສໍາລັບການວິນິດໄສ insulation ແລະທົນທານຕໍ່ການທົດສອບຂອງສາຍໄຟແຮງດັນກາງ. ມັນປະສົມປະສານ VLF ແຮງດັນ AC ທົນແລະການວັດແທກການສູນເສຍ dielectric ເຂົ້າໄປໃນຫນ່ວຍງານຫນາແຫນ້ນຫນຶ່ງ. ອຸປະກອນດັ່ງກ່າວປະຕິບັດຕາມມາດຕະຖານ CENELEC HD 620 S1: 1996 ແລະ HD 621 S1: 1996, ໃຊ້ໄດ້ກັບສາຍ PE, XLPE ແລະສາຍຢາງເຈ້ຍ.

ໃນລະຫວ່າງການຮັກສາສາຍເຄເບີ້ນແບບປົກກະຕິ, ຄວາມບົກພ່ອງຂອງ insulation ທີ່ເບິ່ງເຫັນລວມທັງຕົ້ນໄມ້ນ້ໍາ, ການປົນເປື້ອນ, ຄວາມເສຍຫາຍກົນຈັກແລະການເສື່ອມສະພາບບາງສ່ວນບໍ່ສາມາດກວດພົບໄດ້ໂດຍການກວດກາສາຍຕາງ່າຍດາຍ. ການທົດສອບ 0.1 Hz VLF sine wave ນໍາໃຊ້ຄວາມກົດດັນຂອງ AC ກັບສາຍ insulation ໃນຂະນະທີ່ຕ້ອງການຄວາມອາດສາມາດພະລັງງານຫນ້ອຍກ່ວາອຸປະກອນການທົດສອບ 50 Hz ແບບດັ້ງເດີມ, ເຮັດໃຫ້ການທົດສອບພາກສະຫນາມຂອງສາຍໄຟແຮງດັນກາງຍາວຫຼາຍງ່າຍຂຶ້ນ.

ລະບົບການທົດສອບ VLF Tan Delta ນີ້ສະຫນອງຜົນຜະລິດຄື້ນ VLF ສໍາລັບການທົນການທົດສອບແລະການວັດແທກ delta tan ໂດຍກົງ. ການອ່ານ Tan delta ສະທ້ອນໃຫ້ເຫັນເຖິງປັດໄຈການສູນເສຍ dielectric ຂອງ insulation ສາຍ, ເຊິ່ງຕັດສິນລະດັບຄວາມສູງອາຍຸແລະການເສື່ອມສະພາບ. ຫນ່ວຍບໍລິການອັດຕະໂນມັດດໍາເນີນການທົດສອບການສູນເສຍພາຍໃຕ້ລະດັບແຮງດັນຫຼາຍປະຕິບັດຕາມຂັ້ນຕອນຄົງທີ່: 0.5 U0 ຮອບວຽນ, U0 ຮອບວຽນແລະ 1.5 U0 ຮອບວຽນ. ຫຼັງຈາກສໍາເລັດຮອບທັງຫມົດ, ຂໍ້ມູນການທົດສອບຈະຖືກບັນທຶກໄວ້ແລະສາຍໄດ້ຖືກປ່ອຍອອກມາຢ່າງເຕັມສ່ວນ.

ສອງການຕັ້ງຄ່າມາດຕະຖານສາມາດໃຊ້ໄດ້: ຮູບແບບສູງສຸດ 34 kV ແລະ 45 kV. ຫນ່ວຍບໍລິການ 34 kV ສ້າງຄື້ນ sine ເຖິງ 24 kV RMS (ສູງສຸດ 34 kV); ໜ່ວຍ 45 kV ຮອດ 31.8 kV RMS (45 kV ສູງສຸດ). ແຮງດັນໄຟຟ້າຂອງ DC ຍັງມີຢູ່ໃນຕົວ, ຕັ້ງແຕ່ ± 1 ~ 34 kV ສໍາລັບຮຸ່ນ 34 kV ແລະ ± 1 ~ 45 kV ສໍາລັບຮຸ່ນ 45 kV. ຮູບແບບການທົດສອບຄື້ນສີ່ຫຼ່ຽມມຸມສາກ ແລະ DC ແມ່ນຮອງຮັບເຊັ່ນດຽວກັນ.

ສໍາລັບການດູແລສາຍເຄເບີ້ນ, ເຄື່ອງທົດສອບສະຫນັບສະຫນູນການກວດສອບສາຍກາບແລະຈຸດທີ່ຜິດພາດທີ່ມີຜົນຜະລິດສູງສຸດ 10 kV. ການວັດແທກກະແສໄຟຟ້າຮົ່ວພາຍໃຕ້ໂຫມດ DC ຈະຊ່ວຍປະເມີນຄຸນນະພາບການສນວນສາຍໄຟໂດຍລວມ. ການກວດສອບການແຕກຫັກໃນຕົວຈະຕັດແຮງດັນສູງທັນທີເມື່ອເກີດໄຟສາຍ ຫຼືສາຍເຄເບີ້ນຂັດຂ້ອງ, ສະຫນອງການປົກປ້ອງຢ່າງເຕັມທີ່.

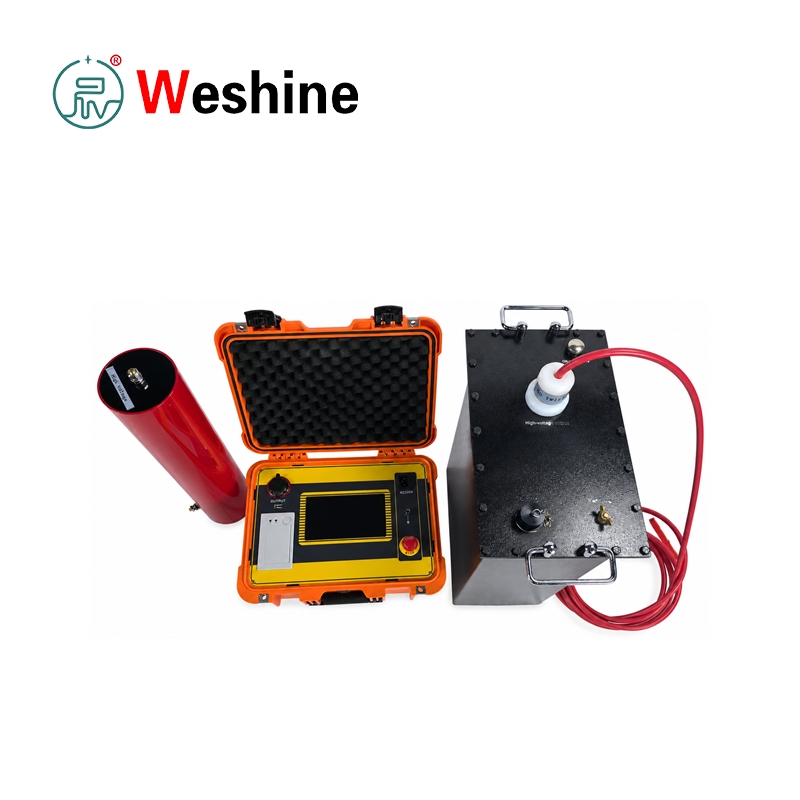

ຊຸດທີ່ສົມບູນປະກອບມີເຄື່ອງທົດສອບຕົ້ນຕໍ, ສາຍໄຟແຮງສູງ, ສາຍດິນ, ສາຍໄຟ, USB flash drive ແລະຖົງອຸປະກອນເສີມ. ພອດ USB 2.0 ເຮັດໃຫ້ການສົ່ງອອກຂໍ້ມູນ ແລະອັບເກຣດເຟີມແວ. ບັນ​ທຶກ​ການ​ທົດ​ສອບ​ທັງ​ຫມົດ​ແມ່ນ​ໄດ້​ເກັບ​ຮັກ​ສາ​ໄວ້​ໃນ​ທ້ອງ​ຖິ່ນ​ແລະ​ສາ​ມາດ​ຖືກ​ສົ່ງ​ອອກ​ໄປ USB ສໍາ​ລັບ​ການ​ສ້າງ​ບົດ​ລາຍ​ງານ​ກ່ຽວ​ກັບ PC​. ຊອບ​ແວ​ການ​ຈັບ​ຄູ່​ສະ​ຫນັບ​ສະ​ຫນູນ​ການ​ເປີດ​ໄຟລ​໌ A/B/C ໄລ​ຍະ​ດຽວ​ກັນ​ແລະ​ການ​ອອກ​ບົດ​ລາຍ​ງານ​ລະ​ອຽດ​ທີ່​ມີ​ຕົວ​ເລກ​ການ​ທົດ​ສອບ​ແລະ​ເສັ້ນ​ໂຄ້ງ​ການ​ສູນ​ເສຍ dielectric​.

ຄວາມປອດໄພແມ່ນບຸລິມະສິດອັນດັບຕົ້ນໆ. ແຮງດັນສູງຈະຖືກຜະລິດໃນລະຫວ່າງການປະຕິບັດງານ, ດັ່ງນັ້ນພຽງແຕ່ນັກວິຊາການທີ່ໄດ້ຮັບການຝຶກອົບຮົມແບບມືອາຊີບເທົ່ານັ້ນທີ່ອະນຸຍາດໃຫ້ປະຕິບັດງານ. ຜູ້ປະຕິບັດງານຕ້ອງປະຕິບັດຕາມກົດລະບຽບຄວາມປອດໄພຫຼັກ 5 ຢ່າງເຂັ້ມງວດ: ຕັດໄຟ, ລັອກການອອກພະລັງງານໃຫມ່, ກວດສອບແຮງດັນໄຟຟ້າສູນ, ດິນແລະວົງຈອນສັ້ນ, ແຍກອົງປະກອບທີ່ມີຊີວິດຢູ່ໃກ້ຄຽງ. ການທົດສອບແຮງດັນສູງຕ້ອງການພະນັກງານສອງຄົນຫຼືຫຼາຍກວ່ານັ້ນຢູ່ໃນສະຖານທີ່ສໍາລັບການຊີ້ນໍາ.

ຄູ່ມືຜະລິດຕະພັນ

ເຄື່ອງທົດສອບສາຍເຄເບີ້ນປະສົມປະສານເຮັດວຽກໂດຍການໃຊ້ແຮງດັນ sine 0.1 Hz ທີ່ຄວບຄຸມໄດ້ໃສ່ສາຍທີ່ທົດສອບແລ້ວ. ເມື່ອປຽບທຽບກັບການທົດສອບ AC 50 Hz ແບບດັ້ງເດີມ, ເຕັກໂນໂລຢີຄວາມຖີ່ຕ່ໍາສຸດຫຼຸດລົງຄວາມຕ້ອງການໃນປະຈຸບັນສໍາລັບການໂຫຼດສາຍ capacitive, ເຮັດໃຫ້ການກວດກາພາກສະຫນາມແບບເຄື່ອນທີ່ຂອງສາຍໄຟແຮງກາງ.

ກ່ອນທີ່ຈະເຊື່ອມຕໍ່ສາຍ, ປະຕິບັດຕາມຫ້າກົດລະບຽບຄວາມປອດໄພຂອງແຮງດັນສູງຢ່າງເຂັ້ມງວດ. ກວດໃຫ້ແນ່ໃຈວ່າສາຍໄຟປິດຢູ່, ແຍກ, ຢືນຢັນແຮງດັນ, ມີສາຍດິນ ແລະ ວົງຈອນສັ້ນ. ທຸກພາກສ່ວນທີ່ມີຊີວິດຢູ່ໃກ້ຄຽງຈະຕ້ອງຖືກປົກຄຸມ ຫຼືແຍກອອກ. ມີພຽງແຕ່ຜູ້ປະຕິບັດການທີ່ໄດ້ຮັບການຝຶກອົບຮົມສາມາດດໍາເນີນການອຸປະກອນທີ່ມີຢ່າງຫນ້ອຍຫນຶ່ງຜູ້ເບິ່ງແຍງ.

ເຊື່ອມຕໍ່ອຸປະກອນເສີມຕາມລໍາດັບຄົງທີ່: ເຊື່ອມຕໍ່ສາຍເຄເບີ້ນດິນກັບສະຖານີດິນຂອງເຈົ້າພາບກ່ອນ, ຫຼັງຈາກນັ້ນເຊື່ອມຕໍ່ກັບສະຖານີປ້ອງກັນດິນ; ຕິດສາຍໄຟແຮງດັນສູງໃສ່ພອດຜົນຜະລິດແຮງດັນສູງ; ເຊື່ອມຕໍ່ຕົວນໍາພາຍໃນຂອງສາຍໄຟແຮງດັນສູງກັບໄລຍະສາຍຫຼືກາບຜ່ານອຸປະກອນທີ່ກົງກັນ; ແກ້ໄຂໄສ້ສາຍໄຟແຮງດັນສູງໃສ່ແຖບດິນໃກ້ໆ; ສຸດທ້າຍສຽບສາຍໄຟ.

ສໍາລັບ VLF ທົນທານຕໍ່ການທົດສອບ, ເລືອກຮູບແບບຄື້ນ, ລະດັບແຮງດັນ, ຄວາມຖີ່ແລະໄລຍະເວລາການທົດສອບ. ແຮງດັນສູງສຸດໃນເວລາຈິງ, ປັດຈຸບັນ, ຮູບແບບຄື້ນຜົນຜະລິດ, ຄວາມຖີ່ທີ່ກໍານົດໄວ້ ແລະຄ່າ RMS ຈະຖືກສະແດງຢູ່ໃນໜ້າຈໍ. ໂມງຈັບເວລາເລີ່ມອັດຕະໂນມັດເມື່ອແຮງດັນໄຟຟ້າຮອດຄ່າທີ່ກໍານົດໄວ້ກ່ອນ.

ສໍາລັບການວິນິດໄສ tan delta, ເປີດໃຊ້ຟັງຊັນການສູນເສຍ dielectric ແລະປ້ອນຄ່າແຮງດັນໄລຍະ U0 ຂອງສາຍ. ເຄື່ອງຈະເປີດຮອບທົດສອບອັດຕະໂນມັດ, ແລະການວັດແທກເຕັມແຕ່ລະຄັ້ງໃຊ້ເວລາປະມານ 3 ນາທີ 30 ວິນາທີ. ມັນບັນທຶກຄວາມຈຸຂອງສາຍ, ຄວາມຕ້ານທານ, ການສູນເສຍ dielectric ໂດຍສະເລ່ຍແລະມູນຄ່າການສູນເສຍໃນເວລາທີ່ແທ້ຈິງພາຍໃຕ້ 0.5 U0, 1.0 U0 ແລະ 1.5 U0.

ເມື່ອການທົດສອບສຳເລັດແລ້ວ, ຂໍ້ມູນຈະບັນທຶກອັດຕະໂນມັດ ແລະສາຍໄຟຈະໝົດ. ຜູ້​ໃຊ້​ສາ​ມາດ​ທ່ອງ​ເບິ່ງ​ບັນ​ທຶກ​ປະ​ຫວັດ​ສາດ​, ສົ່ງ​ອອກ​ບັນ​ທຶກ​ດຽວ​ຫຼື​ຫຼາຍ​ເພື່ອ USB 2.0​, ແລະ​ສ້າງ​ບົດ​ລາຍ​ງານ​ທີ່​ພິມ​ໄດ້​ໂດຍ​ຜ່ານ​ຊອບ​ແວ​ສະ​ຫນັບ​ສະ​ຫນູນ​. ເຄື່ອງມືສະແດງເສັ້ນໂຄ້ງການສູນເສຍແລະຂໍ້ມູນເອກະລາດສໍາລັບສາມໄລຍະສາຍ.

ເມື່ອດໍາເນີນການທົດສອບກາບຫຼືການກໍານົດຄວາມຜິດ, ຢືນຢັນວ່າກາບຂອງສາຍເຄເບີ້ນບໍ່ໄດ້ຮາກຖານຢູ່ທັງສອງສົ້ນ, ບໍ່ມີດິນທາງອ້ອມຜ່ານຂໍ້ຕໍ່ຫຼືສິ່ງຄັດຕິດ. ຜົນຜະລິດສູງສຸດສໍາລັບການກວດກາກາບແລະການຕິດຕາມຄວາມຜິດແມ່ນ 10 kV.

ຄຸນສົມບັດ

1. ຮອງຮັບ VLF sine wave AC ທົນທານຕໍ່ການທົດສອບ

2 ຟັງຊັນການວັດແທກການສູນເສຍ dielectric ທັງຫມົດໃນຫນຶ່ງ tan delta

3. ສອງທາງເລືອກແຮງດັນສູງສຸດ: 34 kV ແລະ 45 kV

4. ຜົນຜະລິດຄື້ນ Sine: ສູງສຸດ 24 kV RMS ຫຼື 31.8 kV RMS

5. Built-in ແຮງດັນໄຟຟ້າແຮງດັນໄຟຟ້າອອກສໍາລັບການທົດສອບ insulation ພິເສດ

6. ຮູບແບບການທົດສອບແຮງດັນຄື້ນສີ່ຫລ່ຽມທີ່ມີໃຫ້

7. ໂຫມດ DC ຟັງຊັນການວັດແທກປະຈຸບັນການຮົ່ວໄຫຼ

8. ຜົນຜະລິດສູງສຸດ 10 kV ສໍາລັບການທົດສອບກາບຫຸ້ມແລະກໍານົດຄວາມຜິດຂອງກາບ

9. ລໍາດັບການທົດສອບການສູນເສຍ dielectric ອັດຕະໂນມັດຢູ່ທີ່ 0.5 U0, U0 ແລະ 1.5 U0

10. ແຮງດັນສູງສຸດໃນເວລາຈິງ & ການສະແດງຜົນປະຈຸບັນໃນລະຫວ່າງການປະຕິບັດງານ

11. ການສະແດງພາບຄື້ນຜົນອອກມາໃນໜ້າຈໍເວລາຈິງ

12. ຕັດໄຟແຮງດັນສູງອັດຕະໂນມັດຕາມການຫັກແຮງດັນ

13. ການເກັບຮັກສາພາຍໃນທ້ອງຖິ່ນສໍາລັບບັນທຶກການທົດສອບທັງຫມົດ

14. ທົດສອບການສົ່ງອອກຂໍ້ມູນຜ່ານອິນເຕີເຟດ USB 2.0

15. ຊອບ​ແວ​ສະ​ຫນັບ​ສະ​ຫນູນ​ສໍາ​ລັບ​ການ​ຜະ​ລິດ​ບົດ​ລາຍ​ງານ​ການ​ທົດ​ສອບ​ປັບ​ແຕ່ງ​

16. ຟັງຊັນອັບເກຣດເຟີມແວຜ່ານ USB drive

17. ການ​ໂຕ້​ຕອບ​ຫຼາຍ​ພາ​ສາ (ພາ​ສາ​ອັງ​ກິດ​ແລະ​ຈີນ​ແບບ​ງ່າຍ​)

18.ມີປຸ່ມຢຸດສຸກເສີນ ແລະ ລັອກຜົນຜະລິດແຮງດັນສູງ

19. ການອອກແບບການປ້ອງກັນແຮງດັນ Reverse

20. ການອອກແບບກໍລະນີປ້ອງກັນແບບພົກພາສໍາລັບການທົດສອບສາຍເຄເບີ້ນນອກ

ສະຖານະການແອັບພລິເຄຊັນ

ເຄື່ອງໃຊ້ໄຟຟ້າ

ຜູ້ປະຕິບັດການຕາຂ່າຍໄຟຟ້າຮັບຮອງເອົາຫນ່ວຍການທົດສອບສໍາລັບຄະນະກໍາມະສາຍໄຟຂະຫນາດກາງ, ການບໍາລຸງຮັກສາເປັນປົກກະຕິ, ການບົ່ງມະຕິ delta tan, ການກວດກາກາບໃບແລະການປະເມີນຜົນ insulation ໃນເຄືອຂ່າຍການແຜ່ກະຈາຍແລະສະຖານີຍ່ອຍ.

ຜູ້ຜະລິດຫມໍ້ແປງ

ໂຮງງານຫັນເປັນແລະອຸປະກອນໄຟຟ້ານໍາໃຊ້ເຄື່ອງທົດສອບສໍາລັບການທົດສອບ insulation ສາຍໄຟແລະອົງປະກອບທີ່ຕ້ອງການແຮງດັນ VLF ແລະການວັດແທກການສູນເສຍ dielectric.

ໂຮງງານໄຟຟ້າ

ສະຖານີໄຟຟ້າແມ່ນອີງໃສ່ອຸປະກອນສໍາລັບການກວດກາສາຍເຄເບີ້ນສະຖານີ, ການບໍາລຸງຮັກສາສາຍໄຟຂອງອຸປະກອນເສີມ, ການທົດສອບກາບແລະການວິນິດໄສຂອງ insulation ໃນລະຫວ່າງການສ້ອມແປງ.

ທາງລົດໄຟ

ເຄືອ​ຂ່າຍ​ການ​ສະ​ຫນອງ​ພະ​ລັງ​ງານ​ທາງ​ລົດ​ໄຟ​ວາງ​ສາຍ​ໄຟ​ແຮງ​ດັນ​ຂະ​ຫນາດ​ກາງ​ໃນ​ສະ​ຖາ​ນີ​ຍ່ອຍ traction ແລະ​ສາຍ​ສົ່ງ​. ເຄື່ອງສະຫນັບສະຫນູນສາຍເຄເບີ້ນທົນທານຕໍ່ການທົດສອບແລະການວິເຄາະ delta tan ໃນລະຫວ່າງການບໍາລຸງຮັກສາປ່ອງຢ້ຽມ.

ໂຮງງານອຸດສາຫະກໍາ

ໂຮງງານຂຸດຄົ້ນບໍ່ແຮ່, ປິໂຕເຄມີ, ເຫຼັກກ້າ ແລະໂຮງງານຜະລິດໃຊ້ມັນສໍາລັບການທົດສອບການຍອມຮັບສາຍເຄເບີ້ນໃຫມ່, ການບໍາລຸງຮັກສາແຕ່ລະໄລຍະແລະການສືບສວນຄວາມຜິດຂອງກາບ.

ມະຫາວິທະຍາໄລ

ວິທະຍາໄລແລະສະຖາບັນຄົ້ນຄ້ວານໍາໃຊ້ອຸປະກອນການທົດສອບສໍາລັບການສອນທິດສະດີການທົດສອບສາຍ VLF, ການຄິດໄລ່ການສູນເສຍ dielectric, ການວິເຄາະຄວາມສູງ insulation ແລະມາດຕະຖານການດໍາເນີນງານຄວາມປອດໄພແຮງດັນສູງ.

ຫ້ອງທົດລອງ

ຫ້ອງທົດລອງແຮງດັນສູງແລະສາຍເຄເບີ້ນມືອາຊີບຮັບຮອງເອົາລະບົບການທົດສອບ VLF Tan Delta ນີ້ເພື່ອດໍາເນີນການ VLF ທົນທານຕໍ່ການທົດສອບ, ການວັດແທກ delta tan, ການກວດສອບກາບແລະການບໍລິການວິນິດໄສສາຍຂອງພາກສ່ວນທີສາມ.

ການບຳລຸງຮັກສາສາຍໄຟ

ພະນັກງານບໍລິການສາຍເຄເບີ້ນໃຊ້ອຸປະກອນສໍາລັບການກວດກາສາຍໄຟ XLPE, PE ແລະກະດາດ insulated, ການວິນິດໄສອາຍຸຕົ້ນໄມ້ນ້ໍາ, ການກໍານົດຄວາມຜິດຂອງກາບແລະເຮັດບົດລາຍງານການທົດສອບ.

ລາຍການທົດສອບທີ່ໃຊ້ໄດ້

1. ສາຍເຄເບີນ VLF sine wave ທົນທານຕໍ່ການທົດສອບ

2. ການທົດສອບການສູນເສຍສາຍໄຟແຮງດັນປານກາງ tan delta dielectric

3. ການບົ່ງມະຕິຄວາມແກ່ຂອງສາຍສນວນສາຍ XLPE

4. ສາຍ PE ທົນທານຕໍ່ການກວດສອບແຮງດັນ

5. ການ​ທົດ​ສອບ​ການ​ປະ​ຕິ​ບັດ​ສາຍ​ເຈ້ຍ insulated​

6. ການປະເມີນການເສື່ອມສະພາບຕົ້ນໄມ້ຂອງສາຍໄຟ

7. ການທົດສອບສາຍເຄເບີນເຖິງ 10kV

8. ການ​ຊີ້​ໃຫ້​ເຫັນ​ຄວາມ​ຜິດ​ພາດ​ກາບ​ສາຍ​

9. ແຮງດັນ DC ທົນທານຕໍ່ການທົດສອບ

10. ການທົດສອບແຮງດັນຄື້ນສີ່ຫລ່ຽມ

11. ການວັດແທກກະແສການຮົ່ວໄຫຼຂອງໂໝດ DC

12. ການທົດສອບການຍອມຮັບສາຍເຄເບີ້ນໃໝ່

13. ການ​ທົດ​ສອບ​ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​ການ​ປ້ອງ​ກັນ​ການ​ປົກ​ກະ​ຕິ​ສາຍ​ເຄ​ເບີນ​

14. ການສ້າງບົດລາຍງານການທົດສອບແບບປະສົມປະສານສາມໄລຍະ

15. ການເກັບຮັກສາບັນທຶກທ້ອງຖິ່ນ & ການສົ່ງອອກຂໍ້ມູນ USB

ກໍລະນີລູກຄ້າ

ຂົງເຂດອຸດສາຫະກໍາ:ບໍລິການບໍາລຸງຮັກສາສາຍໄຟແຮງດັນປານກາງ

ບັນຫາໂຄງການ

ທີມງານບໍາລຸງຮັກສາຕາຂ່າຍໄຟຟ້າຕ້ອງການເພື່ອປະເມີນຕົວປ້ອນສາຍໄຟ XLPE ຫຼາຍອາຍຸ. ການທົດສອບຄວາມທົນທານທີ່ງ່າຍດາຍພຽງແຕ່ສາມາດກວດສອບຄວາມຕ້ານທານການທໍາລາຍ, ໃນຂະນະທີ່ທີມງານຍັງຕ້ອງການຂໍ້ມູນການສູນເສຍ dielectric ເພື່ອຕັດສິນຄວາມສູງອາຍຸຂອງ insulation ແລະກໍານົດສາຍເຄເບີນທີ່ມີຂໍ້ບົກພ່ອງຂອງຕົ້ນໄມ້ນ້ໍາ.

ການທົດສອບການດໍາເນີນງານ

ນາຍຊ່າງໄດ້ແຍກສາຍໄຟເປົ້າໝາຍ, ປະຕິບັດຕາມມາດຕະຖານຄວາມປອດໄພ 5 ຢ່າງ, ຖົມດິນທັງໝົດ, ເຊື່ອມຕໍ່ສາຍໄຟແຮງສູງ ແລະ ສາຍປ້ອງກັນຕາມຄຳແນະນຳ, ຈາກນັ້ນກໍເປີດເຄື່ອງທົດສອບ. ພວກເຂົາເຈົ້າເລືອກຮູບແບບການທົດສອບ tan delta, ເຕັມໄປດ້ວຍສາຍເຄເບີນທີ່ມີລະດັບແຮງດັນໄຟຟ້າ U0, ປ່ອຍຕົວຢຸດສຸກເສີນແລະລັອກແຮງດັນສູງ, ຫຼັງຈາກນັ້ນເລີ່ມຕົ້ນການທົດສອບອັດຕະໂນມັດ. ຫນ່ວຍບໍລິການໄດ້ວັດແທກການສູນເສຍ dielectric ພາຍໃຕ້ 0.5 U0, U0 ແລະ 1.5 U0, ເກັບຮັກສາຂໍ້ມູນແລະ discharged ສາຍຫຼັງຈາກສໍາເລັດ.

ຜົນການທົດສອບ

ພະນັກງານໄດ້ກວດເບິ່ງບັນທຶກປະຫວັດສາດ ແລະສົ່ງອອກຂໍ້ມູນທັງໝົດໄປຍັງ USB drive. ຊອບແວທີ່ຈັບຄູ່ສ້າງລາຍງານການປຽບທຽບໄລຍະທີ່ມີມູນຄ່າການສູນເສຍ dielectric ແລະເສັ້ນໂຄ້ງແນວໂນ້ມ. ສາຍເຄເບີ້ນທີ່ມີຕົວຊີ້ວັດການສູນເສຍປົກກະຕິຍັງຄົງຢູ່ໃນການບໍລິການ, ໃນຂະນະທີ່ສາຍເຄເບີ້ນທີ່ຊຸດໂຊມຮ້າຍແຮງໄດ້ຖືກກໍານົດສໍາລັບການຕິດຕາມການຕິດຕາມ.

ຂໍ້ໄດ້ປຽບຂອງຄໍາຮ້ອງສະຫມັກ

ທີມງານໄດ້ສໍາເລັດທັງສອງທົນທານຕໍ່ການກວດສອບແຮງດັນແລະການວິນິດໄສຜູ້ສູງອາຍຸດ້ວຍອຸປະກອນເຄື່ອນທີ່ຫນຶ່ງ. ຮອບວຽນການທົດສອບອັດຕະໂນມັດ, ການສົ່ງອອກ USB ແລະການຜະລິດບົດລາຍງານປັບປຸງການຕິດຕາມຂໍ້ມູນຢ່າງຫຼວງຫຼາຍແລະຕັດວຽກງານເອກະສານຄູ່ມື.

FAQ

ຖາມ: ອຸປະກອນທົດສອບນີ້ຮູ້ຫນ້າທີ່ໃດ?

A: ມັນສໍາເລັດການທົດສອບສາຍໄຟແຮງດັນຂະຫນາດກາງ VLF ທົນທານຕໍ່, ການວັດແທກການສູນເສຍ delta dielectric, ການກວດສອບກາບ, ການກໍານົດຄວາມຜິດຂອງກາບ, DC ທົນທານຕໍ່ການທົດສອບ, ການທົດສອບຄື້ນສີ່ຫລ່ຽມແລະການກວດສອບການຮົ່ວໄຫຼ.

Q: ຄວາມແຕກຕ່າງກັນລະຫວ່າງ VLF ທົນການທົດສອບແລະການທົດສອບ delta tan?

A: VLF ທົນການທົດສອບກວດສອບວ່າສາຍ insulation ສາມາດຮັບແຮງດັນໄຟຟ້າທີ່ລະບຸໄວ້; ການທົດສອບ tan delta ວັດແທກປັດໄຈການສູນເສຍ dielectric ເພື່ອຕັດສິນຄວາມສູງອາຍຸຂອງ insulation ແລະການເສື່ອມສະພາບ.

ຖາມ: ການຕັ້ງຄ່າແຮງດັນໃດເປັນທາງເລືອກ?

A: ສອງແບບ: ສູງສຸດ 34 kV ແລະສູງສຸດ 45 kV. ຮູບແບບ 34 kV outputs sine wave ເຖິງ 24 kV RMS / 34 kV ສູງສຸດ; ຮູບແບບ 45 kV ຮອດ 31.8 kV RMS / 45 kV ສູງສຸດ.

ຖາມ: tan delta ວັດແທກຄວາມຖີ່ໃດ?

A: ການວັດແທກ Tan delta ແມ່ນດໍາເນີນພາຍໃຕ້ 0.1 Hz ຄວາມຖີ່ຕ່ໍາສຸດ.

Q: ຊ່ວງຄວາມຈຸຂອງສາຍເຄເບີນໃດທີ່ຮອງຮັບການທົດສອບ tan delta?

A: 34 kV ແບບ: 1 nF ~ 8 μF; 45 kV ແບບ: 1 nF ~ 5 μF.

ຖາມ: ອຸປະກອນສາມາດສົ່ງອອກບັນທຶກການທົດສອບໄດ້ບໍ?

A: ແມ່ນແລ້ວ. ບັນທຶກການທົດສອບຖືກເກັບໄວ້ພາຍໃນ ແລະສາມາດສົ່ງອອກໄດ້ຜ່ານ USB 2.0. ໄຟລ໌ທີ່ສົ່ງອອກສາມາດເປີດໄດ້ດ້ວຍຊອບແວທີ່ອຸທິດຕົນເພື່ອສ້າງບົດລາຍງານການທົດສອບຢ່າງເປັນທາງການ.

ຖາມ: ມັນສະຫນັບສະຫນູນການກໍານົດຄວາມຜິດຂອງກາບ?

A: ແມ່ນແລ້ວ, ເຄື່ອງທົດສອບສະຫນັບສະຫນູນການກວດກາກາບແລະຄວາມຜິດພາດທີ່ຕັ້ງດ້ວຍຜົນຜະລິດສູງສຸດ 10 kV.

ຖາມ: ບັນທຶກຄວາມປອດໄພທີ່ສໍາຄັນໃນລະຫວ່າງການປະຕິບັດງານ?

A: ມີພຽງແຕ່ຜູ້ຊ່ຽວຊານດ້ານການຝຶກອົບຮົມເທົ່ານັ້ນທີ່ສາມາດປະຕິບັດງານຫນ່ວຍງານໄດ້. ສາຍໄຟທົດສອບຈະຕ້ອງປິດສາຍ, ຕໍ່ດິນ ແລະແຍກອອກຢ່າງຄົບຖ້ວນກ່ອນທີ່ຈະສາຍ. ການທົດສອບແຮງດັນສູງຮຽກຮ້ອງໃຫ້ມີການເບິ່ງແຍງຢູ່ບ່ອນ, ແລະການຢຸດສຸກເສີນ & ການລັອກແຮງດັນສູງຄວນຖືກນໍາໃຊ້ຢ່າງຖືກຕ້ອງ.

ຂໍ້ໄດ້ປຽບ Weshine

Weshine Electric ສະໜອງເຄື່ອງມືທົດສອບໄຟຟ້າແບບມືອາຊີບສຳລັບຜູ້ປະຕິບັດການສາຍໄຟຟ້າ, ທີມງານບຳລຸງຮັກສາສາຍໄຟ, ຜູ້ຮັບເໝົາດ້ານວິສະວະກຳ, ຫ້ອງທົດລອງ ແລະ ຜູ້ໃຊ້ອຸດສາຫະກຳທຸກປະເພດ. ສໍາລັບການວິນິດໄສສາຍ VLF ແລະ tan delta, ພວກເຮົາສຸມໃສ່ການປະຕິບັດພາກສະຫນາມງ່າຍ, ຜົນຜະລິດແຮງດັນສູງທີ່ຫມັ້ນຄົງ, ການວັດແທກການສູນເສຍທີ່ຊັດເຈນ, ການເກັບຮັກສາຂໍ້ມູນຄົບຖ້ວນສົມບູນແລະຫນ້າທີ່ສະຫນັບສະຫນູນລາຍງານ. ພວກເຮົາສະຫນອງການບໍລິການຈຸດດຽວລວມທັງຄໍາແນະນໍາການຄັດເລືອກແບບຈໍາລອງ, ການຈັບຄູ່ໂຄງການການທົດສອບສາຍ, ການຝຶກອົບຮົມການດໍາເນີນງານຄວາມປອດໄພແລະການແກ້ໄຂການທົດສອບທີ່ກໍາຫນົດເອງ. ມີປະສົບການດ້ານວິສະວະກໍາທີ່ອຸດົມສົມບູນ, ການຄວບຄຸມຄຸນນະພາບທີ່ເຄັ່ງຄັດ, ການສະຫນັບສະຫນູນດ້ານວິຊາການຢ່າງເຕັມທີ່, ການແກ້ໄຂການທົດສອບຜູ້ໃຫຍ່ແລະການບໍລິການຫລັງການຂາຍທົ່ວໂລກ, ພວກເຮົາຊ່ວຍໃຫ້ລູກຄ້າສໍາເລັດຮູບສາຍເຄເບີ້ນທົນທານຕໍ່ການກວດກາແລະການວິນິດໄສຂອງ insulation ດ້ວຍຂໍ້ມູນການທົດສອບທີ່ຊັດເຈນ, ສາມາດຕິດຕາມໄດ້. ຖ້າທ່ານຕ້ອງການອຸປະກອນການວິນິດໄສສາຍເຄເບີ້ນທັງໝົດໃນອັນດຽວທີ່ເຊື່ອຖືໄດ້, ລະບົບການທົດສອບ VLF Tan Delta ຂອງພວກເຮົາສາມາດຕອບສະໜອງຄວາມຕ້ອງການການທົດສອບຢູ່ໃນເວັບໄຊຂອງທ່ານໄດ້ຢ່າງເຕັມສ່ວນ.
