ເຄື່ອງກໍາເນີດແຮງດັນສູງຄວາມຖີ່ຕ່ໍາສຸດ

ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບໃນປະເທດຈີນ, Weishine ຕ້ອງການໃຫ້ທ່ານມີຄຸນນະພາບສູງ Ultra Low Frequency High Voltage Generator, ເຊິ່ງຖືກອອກແບບສໍາລັບ AC ທົນທານຕໍ່ການທົດສອບຂອງ insulation ໄຟຟ້າທີ່ອຸປະກອນການທົດສອບຄວາມຖີ່ພະລັງງານທໍາມະດາຕ້ອງການຄວາມອາດສາມາດຫຼາຍເກີນໄປ. ໃນການທົດສອບ insulation ປ້ອງກັນ, ການທົດສອບທົນທານຕໍ່ແຮງດັນສູງແມ່ນຫນຶ່ງໃນວິທີການສໍາຄັນທີ່ສຸດເພື່ອກວດສອບວ່າ insulation ອຸປະກອນສາມາດທົນທານຕໍ່ແຮງດັນຂອງການທົດສອບທີ່ກໍານົດໄວ້ໄດ້ຢ່າງປອດໄພ. ສໍາລັບວັດຖຸທົດສອບຄວາມອາດສາມາດຂະຫນາດໃຫຍ່ເຊັ່ນສາຍໄຟ XLPE, ຕົວເກັບປະຈຸພະລັງງານ, ເຄື່ອງກໍາເນີດຂະຫນາດໃຫຍ່, ແລະມໍເຕີ, 50 Hz AC ທົນການທົດສອບມັກຈະຮຽກຮ້ອງໃຫ້ມີການຫັນເປັນການທົດສອບຂະຫນາດໃຫຍ່ຫຼືຊຸດການທົດສອບ resonant. ລະບົບການທົດສອບຄວາມຖີ່ຕໍ່າສຸດ 0.1 Hz ຫຼຸດຜ່ອນຄວາມອາດສາມາດໃນການທົດສອບທີ່ຕ້ອງການ ແລະ ເຮັດໃຫ້ການທົດສອບພາກສະໜາມສາມາດປະຕິບັດໄດ້ຫຼາຍຂຶ້ນ. ການອອກແບບຂະໜາດກະທັດຮັດ ແລະ ແບບພົກພາຈະຫຼຸດຄ່າໃຊ້ຈ່າຍໃນການຈັດຊື້ທັງໝົດສໍາລັບທີມງານວິສະວະກອນພາກສະຫນາມ.

ໜ່ວຍທົດສອບສ້າງແຮງດັນສູງ AC ຄວາມຖີ່ຕ່ຳສຸດທີ່ຄວບຄຸມ. ຄວາມຖີ່ຜົນຜະລິດທີ່ມີຢູ່ແມ່ນ 0.1 Hz, 0.05 Hz, 0.02 Hz, ແລະ 0.01 Hz. ຄວາມຖີ່ຕ່ໍາອະນຸຍາດໃຫ້ເຄື່ອງມືທົດສອບການໂຫຼດ capacitive ຂະຫນາດໃຫຍ່ໃນຂະນະທີ່ຮັກສາຂະຫນາດອຸປະກອນການທົດສອບແລະຄວາມຕ້ອງການພະລັງງານສາມາດຈັດການໄດ້. ອີງຕາມຄູ່ມື, ລະບົບດັ່ງກ່າວແມ່ນເຫມາະສົມໂດຍສະເພາະສໍາລັບອຸປະກອນໄຟຟ້າທີ່ມີ capacitance ທຽບເທົ່າຂະຫນາດໃຫຍ່, ລວມທັງສາຍໄຟ, capacitors, ເຄື່ອງກໍາເນີດໄຟຟ້າຂະຫນາດກາງແລະຂະຫນາດໃຫຍ່, ແລະມໍເຕີ.

ສ່ວນປະກອບຂອງຜະລິດຕະພັນ

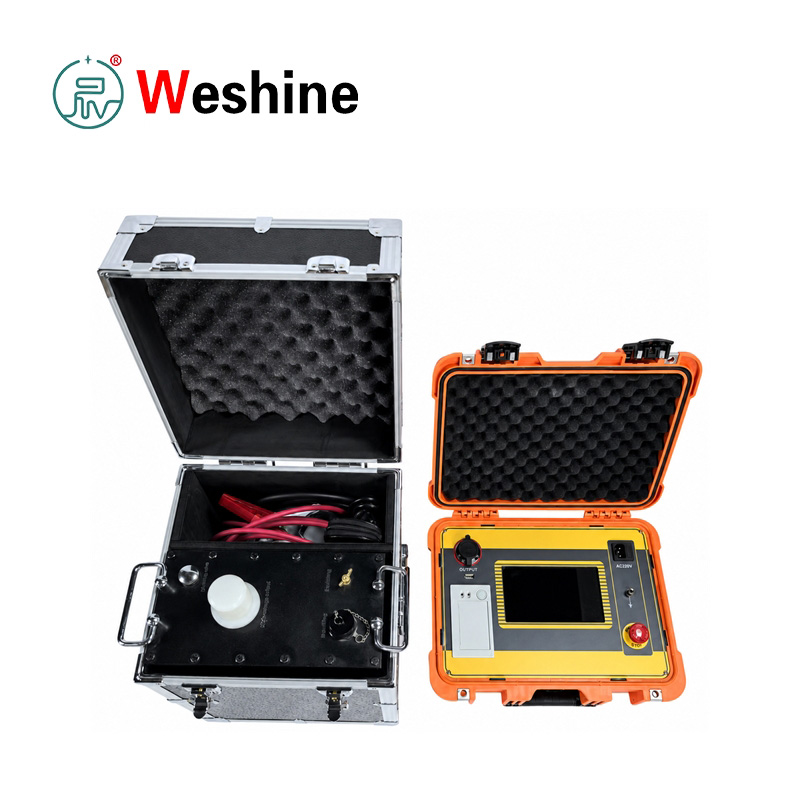

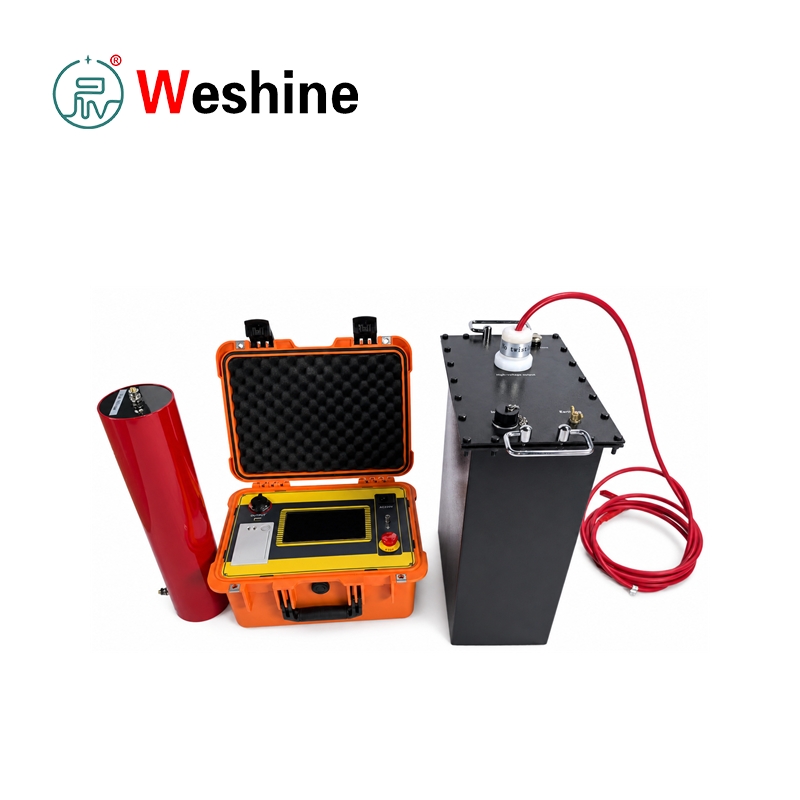

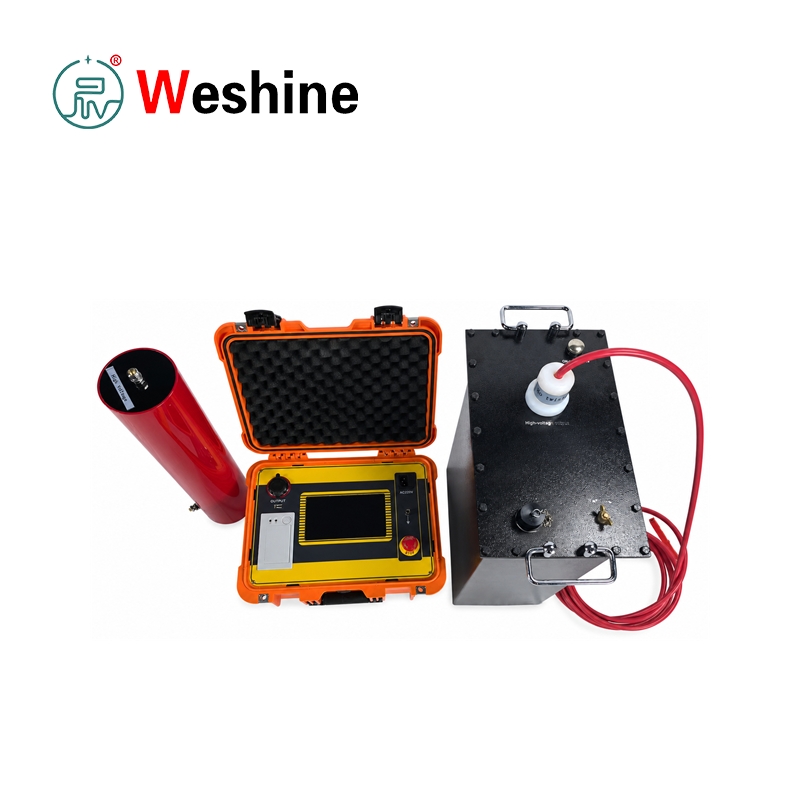

ລະບົບປະກອບດ້ວຍສອງພາກສ່ວນຕົ້ນຕໍ: ເຄື່ອງຄວບຄຸມແລະເຄື່ອງເສີມແຮງດັນສູງ.

ຕົວຄວບຄຸມປະກອບມີຫນ້າຈໍສໍາຜັດ capacitive ຂະຫນາດ 7 ນິ້ວ, ສະຫຼັບພະລັງງານ, AC 220 V input, terminal ດິນ, ພອດການສື່ສານ USB, ເຄື່ອງພິມ, ແລະປຸ່ມຢຸດສຸກເສີນ.

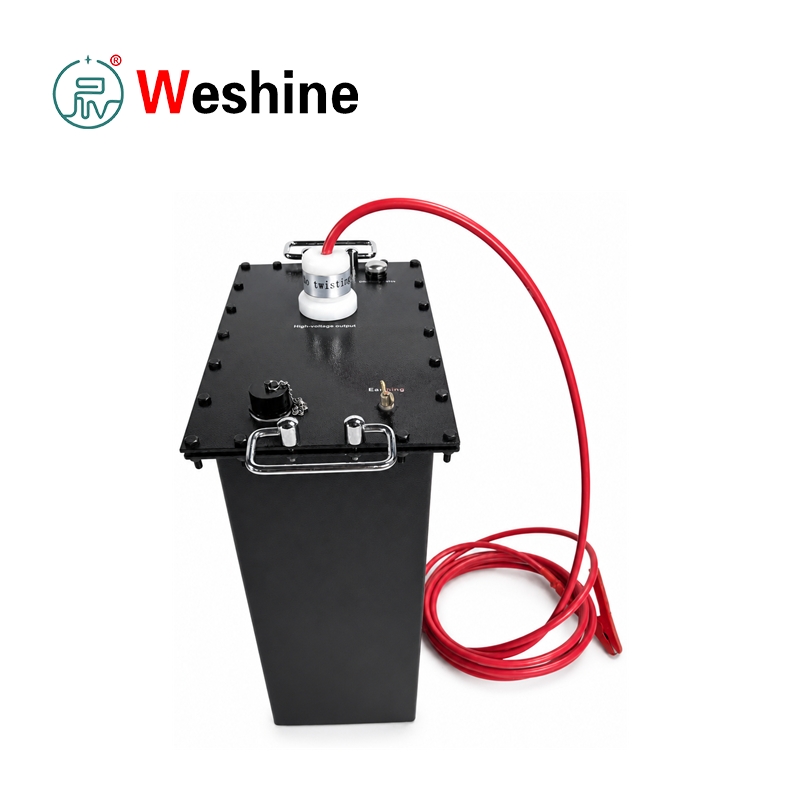

booster ຜະລິດຜົນຜະລິດແຮງດັນສູງແລະເຊື່ອມຕໍ່ກັບຕົວຄວບຄຸມໂດຍຜ່ານສາຍການຄວບຄຸມຕ່ໍາແຮງດັນທີ່ສະຫນອງ. ຜົນຜະລິດແຮງດັນສູງແມ່ນເຊື່ອມຕໍ່ກັບວັດຖຸທົດສອບໂດຍໃຊ້ສາຍໄຟແຮງສູງ ແລະອຸປະກອນເສີມທີ່ໃຫ້ມາ.

ການດໍາເນີນງານແມ່ນອັດຕະໂນມັດ

ຫຼັງຈາກສາຍ, ຜູ້ໃຊ້ກໍານົດຄວາມຖີ່ຂອງຜົນຜະລິດ, ໄລຍະເວລາການທົດສອບ, ແຮງດັນຂອງການທົດສອບ, ຂອບເຂດຈໍາກັດ overcurrent ດ້ານແຮງດັນສູງ, ແລະຂອບເຂດ overvoltage ໃນຫນ້າຈໍສໍາຜັດ. ເມື່ອການທົດສອບເລີ່ມຕົ້ນ, ເຄື່ອງມືປະຕິບັດການໂຫຼດດ້ວຍຕົນເອງ, ການເພີ່ມແຮງດັນອັດຕະໂນມັດ, ຜົນຜະລິດຄົງທີ່, ຄວາມກວ້າງຂອງກາງ, ເວລາ, ປິດປົກກະຕິ, ແລະການໄຫຼອັດຕະໂນມັດ. ເຄື່ອງມືສາມາດຢຸດໂດຍການຈັບເວລາຫຼືໂດຍການຢຸດດ້ວຍມື. ມັນຍັງສະຫນອງການປ້ອງກັນການປິດທີ່ຜິດປົກກະຕິໂດຍຜ່ານການ overvoltage ແລະການປ້ອງກັນ overcurrent.

ເຄື່ອງກໍາເນີດໄຟຟ້າແຮງດັນສູງຄວາມຖີ່ຕ່ໍາສຸດນີ້ຮັບຮອງເອົາການຄວບຄຸມທີ່ມີແຮງດັນສູງແລະແຮງດັນຕ່ໍາວົງປິດ. ຄູ່ມືລະບຸວ່າຜົນຜະລິດບໍ່ໄດ້ຜະລິດຜົນກະທົບເພີ່ມຂຶ້ນ capacitive. ຫນ້າທີ່ປ້ອງກັນຫຼາຍປະກອບມີການປ້ອງກັນ overvoltage, ການປ້ອງກັນ overcurrent ຂ້າງແຮງດັນສູງ, ແລະຕ່ໍາແຮງດັນ overcurrent ຂ້າງຄຽງ, ທີ່ໃຊ້ເວລາປະຕິບັດການປ້ອງກັນບໍ່ເກີນ 10 ms. ເຄື່ອງຄວບຄຸມແລະເຄື່ອງກໍາເນີດແຮງດັນສູງແມ່ນເຊື່ອມຕໍ່ໂດຍຜ່ານການຄວບຄຸມຕ່ໍາ, ແລະການຄວບຄຸມ optical ແມ່ນໃຊ້ສໍາລັບການດໍາເນີນງານທີ່ປອດໄພກວ່າ. ການອອກແບບຮາດແວທີ່ທົນທານ, ຊີວິດການບໍລິການທີ່ຍາວນານສໍາລັບການນໍາໃຊ້ໂຄງການໃນໄລຍະຍາວແລະການທົດສອບຊ້ໍາຊ້ອນ.

ຜົນການທົດສອບສາມາດພິມໄດ້ໂດຍກົງເປັນບົດລາຍງານການທົດສອບ. ຂໍ້ມູນປະຫວັດສາດຈະຖືກບັນທຶກໄວ້ໂດຍອັດຕະໂນມັດຫຼັງຈາກຢຸດເຄື່ອງຈັບເວລາປົກກະຕິ, ການຢຸດດ້ວຍມື, ການຢຸດປ້ອງກັນແຮງດັນແຮງເກີນ ຫຼື ການຢຸດປ້ອງກັນກະແສໄຟຟ້າເກີນ. ເຄື່ອງມືສາມາດເກັບຮັກສາໄດ້ເຖິງ 64 ບັນທຶກການວັດແທກ; ການບັນທຶກທີ່ເກົ່າກວ່າຈະຖືກລຶບໂດຍອັດຕະໂນມັດເມື່ອເກີນຂີດຈຳກັດບ່ອນຈັດເກັບຂໍ້ມູນ. ລະບົບຍັງສະຫນັບສະຫນູນການຕັ້ງຄ່າວັນທີແລະເວລາ, ການສະຫຼັບການໂຕ້ຕອບຂອງຈີນແລະພາສາອັງກິດ, ການເກັບຮັກສາອັດຕະໂນມັດ, ການພິມອັດຕະໂນມັດ, ແລະການສື່ສານ USB ກັບຊອບແວການຄຸ້ມຄອງເທິງ.

ອຸປະກອນການທົດສອບປະຕິບັດຕາມ DL/T 849.4-2004, ເງື່ອນໄຂດ້ານວິຊາການທົ່ວໄປສໍາລັບເຄື່ອງກໍາເນີດແຮງດັນສູງຄວາມຖີ່ຕ່ໍາສຸດ. ຄູ່ມືຍັງອ້າງເຖິງວິທີການທົດສອບ 0.1 Hz VLF ສໍາລັບ 35 kV ແລະຕ່ໍາກວ່າ XLPE ສາຍໄຟ insulated. ໃນ​ການ​ນໍາ​ໃຊ້​ພາກ​ສະ​ຫນາມ​, ຄວາມ​ສາ​ມາດ​ວັດ​ຖຸ​ທົດ​ສອບ​ຈະ​ຕ້ອງ​ບໍ່​ເກີນ​ການ​ໂຫຼດ capacitive ການ​ຈັດ​ອັນ​ດັບ​ຂອງ​ການ​ຕັ້ງ​ຄ່າ​ເຄື່ອງ​ມື​ທີ່​ເລືອກ​. ຖ້າຄວາມຈຸຂອງວັດຖຸທົດສອບແມ່ນຕ່ໍາກວ່າ 0.05 μF, ຕົວເກັບປະຈຸ 0.05 μF auxiliary ອາດຈະເຊື່ອມຕໍ່ໃນຂະຫນານເພື່ອສະຫນັບສະຫນູນຜົນຜະລິດປົກກະຕິ.

ຕົວກໍານົດການຜະລິດຕະພັນ

ຄູ່ມືຜະລິດຕະພັນ

ຫຼັກການເຮັດວຽກຂອງອຸປະກອນທົດສອບ VLF

ອຸປະກອນທົດສອບ VLF ແບບເຄື່ອນທີ່ເຮັດວຽກໂດຍການປ່ຽນການທົດສອບຄວາມຖີ່ພະລັງງານ 50 Hz ທົນກັບການທົດສອບ AC ຄວາມຖີ່ຕໍ່າສຸດ.

ສໍາລັບວັດຖຸທົດສອບ capacitive, ປະຈຸບັນແມ່ນອັດຕາສ່ວນກັບຄວາມຖີ່, capacitance, ແລະແຮງດັນ. ໂດຍການຫຼຸດຜ່ອນຄວາມຖີ່ໃຫ້ 0.1 Hz ຫຼືຕ່ໍາກວ່າ, ຄວາມອາດສາມາດຂອງພະລັງງານການທົດສອບທີ່ຕ້ອງການແມ່ນຫຼຸດລົງຢ່າງຫຼວງຫຼາຍໃນຂະນະທີ່ຮັກສາຈຸດປະສົງປະຕິບັດຂອງ insulation AC ທົນທານຕໍ່ການທົດສອບ.

ການເຊື່ອມຕໍ່ອຸປະກອນກ່ອນການທົດສອບ

ກ່ອນທີ່ຈະທົດສອບ, ເຊື່ອມຕໍ່:

ອີງຕາມແຜນວາດສາຍໄຟໃນຄູ່ມື.

ສະຖານີດິນຕ້ອງເຊື່ອມຕໍ່ກັບແຜ່ນດິນໂລກ. ການປ້ອນຂໍ້ມູນ AC ແມ່ນເຊື່ອມຕໍ່ກັບແຫຼ່ງພະລັງງານ 220 V, 50 Hz.

ຖ້າເຄື່ອງກໍາເນີດແບບພົກພາຖືກໃຊ້, ແຮງດັນແລະຄວາມຖີ່ຂອງເຄື່ອງກໍາເນີດໄຟຟ້າຕ້ອງມີຄວາມຫມັ້ນຄົງ.

ການຕັ້ງຄ່າພາລາມິເຕີແລະການທົດສອບການກະກຽມ

ເປີດໃຊ້ຕົວຄວບຄຸມແລະເຂົ້າສູ່ຫນ້າຈໍການຕັ້ງຄ່າພາລາມິເຕີ.

ກໍານົດຕົວກໍານົດການດັ່ງຕໍ່ໄປນີ້:

ຄວາມຖີ່ທີ່ມີຢູ່ລວມມີ:

ໄລຍະເວລາການທົດສອບສາມາດກໍານົດຈາກ 0 ຫາ 99 ນາທີ.

ຄ່າແຮງດັນ ແລະປັດຈຸບັນທີ່ສະແດງໂດຍເຄື່ອງມືແມ່ນຄ່າສູງສຸດ.

ຂະບວນການທົດສອບອັດຕະໂນມັດ

ຫຼັງຈາກກົດປຸ່ມເລີ່ມຕົ້ນ, ເຄື່ອງມືຈະເຮັດການກວດສອບຕົນເອງ.

ຂະ​ບວນ​ການ​ທົດ​ສອບ​ປະ​ກອບ​ມີ​:

1. ໂຫຼດການກວດສອບຕົນເອງ
2. ແຮງດັນອັດຕະໂນມັດເພີ່ມຂຶ້ນ
3. ຜົນ​ຜະ​ລິດ​ຄົງ​ທີ່​ຄວາມ​ກວ້າງ​ຂວາງ​
4. ທົນທານຕໍ່ເວລາ
5. ການປິດອັດຕະໂນມັດແລະການໄຫຼ

ຖ້າບໍ່ພົບການໂຫຼດ, ຕົວຄວບຄຸມຈະສະແດງການເຕືອນບໍ່ໃຫ້ໂຫຼດ.

ຫຼັງຈາກເຖິງແຮງດັນທີ່ກໍານົດໄວ້, ເຄື່ອງມືຮັກສາຜົນຜະລິດຄວາມກວ້າງຂອງກາງຄົງທີ່ແລະເລີ່ມຕົ້ນຂະບວນການທົນທານຕໍ່ເວລາ.

ເມື່ອເຖິງເວລາທີ່ກໍານົດໄວ້ແລ້ວ, ລະບົບຈະຢຸດການອອກແຮງດັນສູງ ແລະປ່ອຍເຄື່ອງທົດສອບອັດຕະໂນມັດ.

ໂໝດປິດເຄື່ອງ ແລະການຈັດການຂໍ້ມູນ

ເຄື່ອງ​ມື​ສະ​ຫນັບ​ສະ​ຫນູນ​:

ການປິດປົກກະຕິ

ການປິດເຄື່ອງຜິດປົກກະຕິ

ໃນແຕ່ລະໂຫມດປິດ, ຂໍ້ມູນການທົດສອບຈະຖືກເກັບໄວ້ເປັນຂໍ້ມູນປະຫວັດສາດ.

ຜູ້ໃຊ້ສາມາດ:

ຄູ່ມືການທົດສອບສາຍ

ສໍາລັບການທົດສອບສາຍ:

1. ຕັດອຸປະກອນໄຟຟ້າທັງຫມົດທີ່ເຊື່ອມຕໍ່ກັບສາຍເຄເບີ້ນກ່ອນທີ່ຈະທົດສອບ.
2. ວັດແທກຄວາມຕ້ານທານຂອງ insulation ດ້ວຍ megohmmeter.
3. ປະຕິບັດ VLF ທົນທານຕໍ່ການທົດສອບພຽງແຕ່ຫຼັງຈາກການກວດສອບ insulation ແມ່ນຍອມຮັບ.

ຄູ່​ມື​ລະ​ບຸ​ວ່າ​:

ໄລຍະເວລາການທົດສອບ:

ຄູ່ມືການທົດສອບມໍເຕີ synchronous

ສໍາລັບການທົດສອບມໍເຕີ synchronous, ຄູ່ມືແນະນໍາການທົດສອບໄລຍະໂດຍໄລຍະ.

ວິ​ທີ​ການ​ທົດ​ສອບ​:

ເວລາການທົດສອບໂດຍທົ່ວໄປແມ່ນຄືກັນກັບການທົດສອບຄວາມຖີ່ພະລັງງານທົນຕໍ່ການທົດສອບ, ໂດຍທົ່ວໄປແລ້ວ:

ໃນລະຫວ່າງການທົດສອບ, ຜູ້ປະກອບການຄວນສັງເກດ:

ການລົງຂາວຄວາມປອດໄພຫຼັງຈາກການທົດສອບ

ຫຼັງຈາກປິດເຄື່ອງແລ້ວ, ໃຫ້ໃຊ້ທໍ່ລະບາຍນ້ຳເພື່ອປ່ອຍສິ່ງຂອງການທົດສອບອອກໃຫ້ໝົດ ກ່ອນທີ່ຈະຖອດສາຍໃດໆອອກ.

ຂັ້ນຕອນນີ້ເປັນສິ່ງຈໍາເປັນ, ໂດຍສະເພາະສໍາລັບອຸປະກອນ capacitive ເຊັ່ນ:

ຄຸນສົມບັດ

1.ຮອງຮັບ 0.1 Hz ຄວາມຖີ່ຕໍ່າສຸດ AC ທົນທານຕໍ່ການທົດສອບ.

2.ຮອງຮັບ 0.05 Hz, 0.02 Hz, ແລະ 0.01 Hz ການເລືອກຄວາມຖີ່ຜົນຜະລິດ.

3. ສະຫນອງແຮງດັນອັດຕະໂນມັດເພີ່ມຂຶ້ນ, ຜົນຜະລິດຄົງທີ່, ຄວາມກວ້າງຂອງກາງ, ເວລາ, ປິດ, ແລະການໄຫຼ.

4. ວັດແທກແລະສະແດງຜົນອອກແຮງດັນສູງແລະທົດສອບປະຈຸບັນເປັນຄ່າສູງສຸດ.

5. ສະຫນອງການປ້ອງກັນ overvoltage ສໍາລັບຜົນຜະລິດແຮງດັນສູງ.

6. ສະຫນອງດ້ານແຮງດັນສູງແລະດ້ານແຮງດັນຕ່ໍາປ້ອງກັນ overcurrent.

7. ຕັດ​ອັດ​ຕະ​ໂນ​ມັດ​ອອກ​ເມື່ອ​ແຮງ​ດັນ​ຫຼື​ປະ​ຈຸ​ບັນ​ເກີນ​ກໍາ​ນົດ​ໄວ້​.

8. ເວລາປະຕິບັດການປ້ອງກັນບໍ່ເກີນ 10 ms.

9. ສະຫນອງການເຮັດວຽກຂອງຫນ້າຈໍສໍາພັດ capacitive 7 ນິ້ວ.

10.ສະແດງຂໍ້ມູນການທົດສອບ ແລະຮູບແບບຄື້ນຜົນອອກໃນໜ້າຈໍສໍາຜັດ.

11​. ລວມ​ທັງ​ການ​ເກັບ​ຮັກ​ສາ​ຂໍ້​ມູນ​ປະ​ຫວັດ​ສາດ​ອັດ​ຕະ​ໂນ​ມັດ​ສໍາ​ລັບ​ການ​ສູງ​ເຖິງ 64 ການ​ບັນ​ທຶກ​.

12. ໃຫ້ເຄື່ອງພິມໃນຕົວສໍາລັບການພິມບົດລາຍງານການທົດສອບ.

13.ຮອງຮັບການຕິດຕໍ່ສື່ສານ USB ກັບຊອບແວການຈັດການເທິງ.

14. ລວມ​ທັງ​ການ​ສະ​ຫຼັບ​ການ​ໂຕ້​ຕອບ​ຂອງ​ຈີນ​ແລະ​ພາ​ສາ​ອັງ​ກິດ​.

15. ໃຫ້​ການ​ຄວບ​ຄຸມ​ຄວາມ​ແຮງ​ສູງ​ແລະ​ແຮງ​ດັນ​ຕ​່​ໍ​າ​ວົງ​ປິດ​.

16. ຮອງຮັບ AC ທົນທານຕໍ່ການທົດສອບວັດຖຸທົດສອບຄວາມຈຸຂະໜາດໃຫຍ່.

17.ລວມເອົາທໍ່ລະບາຍນ້ຳ ແລະສາຍເຄເບີນດິນສຳລັບການລົງຂາວທີ່ປອດໄພຫຼັງການທົດສອບ.

18. ໃຫ້ປຸ່ມຢຸດສຸກເສີນໃນຕົວຄວບຄຸມ.

19. ຮອງຮັບການດໍາເນີນງານພາຍໃນແລະນອກ.

20.ລວມເອົາຕົວເກັບປະຈຸຄ່າຊົດເຊີຍສຳລັບວັດຖຸທົດສອບຄວາມຈຸຂະໜາດນ້ອຍ.

ສະຖານະການແອັບພລິເຄຊັນ

ເຄື່ອງໃຊ້ໄຟຟ້າ

ເຄື່ອງໃຊ້ໄຟຟ້າໃຊ້ອຸປະກອນການທົດສອບ VLF ເພື່ອທົນທານຕໍ່ການທົດສອບສາຍໄຟແຮງດັນກາງ, ມໍເຕີຂະຫນາດໃຫຍ່, ເຄື່ອງກໍາເນີດໄຟຟ້າ, ຕົວເກັບປະຈຸ, ແລະອຸປະກອນໄຟຟ້າຂະຫນາດໃຫຍ່ອື່ນໆໃນລະຫວ່າງການບໍາລຸງຮັກສາການປ້ອງກັນແລະການທົດສອບການຍອມຮັບ.

ຜູ້ຜະລິດຫມໍ້ແປງ

ຜູ້ຜະລິດຫມໍ້ແປງແລະອຸປະກອນໄຟຟ້າສາມາດນໍາໃຊ້ຊຸດທົດສອບໃນພື້ນທີ່ທົດສອບທີ່ລະບົບ insulation ຄວາມຈຸຂະຫນາດໃຫຍ່ຕ້ອງການ AC ທົນທານຕໍ່ການກວດສອບໃນຄວາມຖີ່ທີ່ຫຼຸດລົງ.

ໂຮງງານໄຟຟ້າ

ໂຮງງານໄຟຟ້າໃຊ້ເຄື່ອງມືສໍາລັບການທົນການທົດສອບຂອງ windings stator generator, motors ຂະຫນາດໃຫຍ່, ສາຍບໍລິການສະຖານີ, ແລະລະບົບ insulation ທີ່ກ່ຽວຂ້ອງໃນລະຫວ່າງການ commissioning, overhaul, ແລະການບໍາລຸງຮັກສາເປັນປົກກະຕິ.

ທາງລົດໄຟ

ລະບົບການສະຫນອງພະລັງງານທາງລົດໄຟໃຊ້ສາຍໄຟແຮງກາງແລະອຸປະກອນຫມຸນ. ຫນ່ວຍທົດສອບສະຫນັບສະຫນູນພາກສະຫນາມທົນທານຕໍ່ການທົດສອບໃນລະຫວ່າງການຢຸດການບໍາລຸງຮັກສາທີ່ກໍານົດໄວ້.

ໂຮງງານອຸດສາຫະກໍາ

ໂຮງງານອຸດສາຫະກໍາເຊັ່ນການຂຸດຄົ້ນບໍ່ແຮ່, ປິໂຕເຄມີ, ເຫຼັກກ້າ, ແລະໂຮງງານຜະລິດສາມາດນໍາໃຊ້ເຄື່ອງມືສໍາລັບການ insulation ສາຍແລະ motor ທົນທານຕໍ່ການທົດສອບໃນລະບົບການຈໍາຫນ່າຍພະລັງງານຂອງໂຮງງານ.

ມະຫາວິທະຍາໄລ

ວິທະຍາໄລແລະສູນຝຶກອົບຮົມສາມາດນໍາໃຊ້ລະບົບສໍາລັບການສອນ VLF ທົນທານຕໍ່ຫຼັກການການທົດສອບ, ການຄິດໄລ່ປະຈຸບັນ capacitive, ຂັ້ນຕອນການທົດສອບສາຍ, ແລະການປະຕິບັດຄວາມປອດໄພຂອງແຮງດັນສູງ.

ຫ້ອງທົດລອງ

ຫ້ອງທົດລອງແຮງດັນສູງສາມາດອີງໃສ່ Ultra Low Frequency High Voltage Generator ສໍາລັບ AC ທົນທານຕໍ່ການທົດສອບວັດຖຸທົດສອບ capacitive, ຕົວຢ່າງສາຍ, ມໍເຕີ, ແລະລະບົບ insulation ຮຽກຮ້ອງໃຫ້ມີແຮງດັນຄວາມຖີ່ຕ່ໍາສຸດ ultra-low ຄວບຄຸມ.

ການບຳລຸງຮັກສາສາຍໄຟ

ທີມງານບໍາລຸງຮັກສາສາຍເຄເບີ້ນໃຊ້ອຸປະກອນການທົດສອບສໍາລັບການທົດສອບການຍອມຮັບສາຍ XLPE, ການທົດສອບການປ້ອງກັນ, ການກວດສອບຄວາມຜິດແລະການກວດສອບ insulation ຫຼັງຈາກການຕິດຕັ້ງຫຼືການສ້ອມແປງ.

ຄໍາຮ້ອງສະຫມັກ

1.0.1 Hz VLF AC ທົນການທົດສອບ.

2. ສາຍໄຟ XLPE ທົນທານຕໍ່ການທົດສອບ.

3.35 kV ແລະການທົດສອບ insulation ສາຍໄຟຕ່ໍາກວ່າ.

4. ຕົວເກັບປະຈຸພະລັງງານທົນທານຕໍ່ການທົດສອບ.

5. ການທົດສອບການສນວນເຄື່ອງກໍາເນີດໄຟຟ້າຂະຫນາດກາງແລະຂະຫນາດໃຫຍ່.

6. ມໍເຕີ stator winding ທົນທານຕໍ່ການທົດສອບ.

7. ການ​ທົດ​ສອບ​ການ​ໂອນ​ສາຍ​.

8. ການ​ທົດ​ສອບ​ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​ປ້ອງ​ກັນ​ສາຍ​ເຄ​ເບີນ​.

9. ການກວດສອບການສນວນອຸປະກອນຂະໜາດໃຫຍ່.

10. Field AC ທົນການທົດສອບດ້ວຍຄວາມສາມາດພະລັງງານການທົດສອບຫຼຸດລົງ.

11. ການ​ທົດ​ສອບ​ແຮງ​ດັນ​ສູງ​ກໍາ​ນົດ​ເວ​ລາ​ອັດ​ຕະ​ໂນ​ມັດ​.

12. Overvoltage ແລະ overcurrent ປ້ອງກັນທົນການທົດສອບ.

13. ການ​ເກັບ​ຮັກ​ສາ​ການ​ບັນ​ທຶກ​ການ​ທົດ​ສອບ​ປະ​ຫວັດ​ສາດ​.

14. ການສ້າງບົດລາຍງານການທົດສອບພິມ.

15. ການກວດກາສະພາບຂອງ insulation ກ່ອນທີ່ຈະ energization.

ກໍລະນີລູກຄ້າ

ອຸດສາຫະກໍາ: ຜູ້ຮັບເໝົາຮັກສາສາຍໄຟ.

ບັນຫາ: ຜູ້ຮັບເໝົາບຳລຸງຮັກສາທີ່ຕ້ອງການເພື່ອເຮັດການທົດສອບການຍອມຮັບໃນສາຍ XLPE ແຮງດັນຂະໜາດກາງທີ່ຕິດຕັ້ງໃໝ່. ອຸ​ປະ​ກອນ​ທົນ​ທານ​ຕໍ່​ຄວາມ​ຖີ່​ໄຟ​ຟ້າ​ແບບ​ທຳ​ມະ​ດາ​ແມ່ນ​ຍາກ​ໃນ​ການ​ຂົນ​ສົ່ງ ແລະ​ຕ້ອງ​ການ​ຄວາມ​ສາ​ມາດ​ໄຟ​ທີ່​ສູງ​ກວ່າ​ເນື່ອງ​ຈາກ​ຄວາມ​ສາ​ມາດ​ຂອງ​ສາຍ​ໄຟ. ທີມງານຕ້ອງການການແກ້ໄຂ AC ທົນທານຕໍ່ແບບເຄື່ອນທີ່ທີ່ເຫມາະສົມສໍາລັບການທົດສອບສາຍເຄເບີ້ນພາກສະຫນາມ.

ຂະບວນການທົດສອບ: ນັກວິຊາການໄດ້ຕັດການເຊື່ອມຕໍ່ອຸປະກອນທັງຫມົດທີ່ເຊື່ອມຕໍ່ກັບສາຍເຄເບີນແລະທໍາອິດກວດເບິ່ງແຕ່ລະໄລຍະດ້ວຍ megohmmeter. ຫຼັງຈາກຢືນຢັນຄວາມຕ້ານທານຂອງ insulation ທີ່ຍອມຮັບໄດ້, ພວກເຂົາເຈົ້າໄດ້ເຊື່ອມຕໍ່ຕົວຄວບຄຸມ, booster, ສາຍອອກແຮງດັນສູງ, ສາຍດິນ, ແລະ rod ອອກຕາມສາຍໄຟການທົດສອບ. ແຮງດັນຂອງການທົດສອບໄດ້ຖືກກໍານົດຕາມແຮງດັນໄລຍະສາຍ, ແລະຄ່າ overcurrent ໄດ້ຖືກຄິດໄລ່ຈາກຄວາມຈຸຂອງສາຍ, ຄວາມຖີ່ຂອງການທົດສອບ, ແລະແຮງດັນ. ທີມງານໄດ້ເລືອກຜົນຜະລິດ 0.1 Hz, ກໍານົດໄລຍະເວລາການທົດສອບທີ່ຕ້ອງການ, ແລະເລີ່ມເພີ່ມແຮງດັນອັດຕະໂນມັດ.

ຜົນ​ໄດ້​ຮັບ​: ເຄື່ອງ​ມື​ສໍາ​ເລັດ​ການ​ເພີ່ມ​ແຮງ​ດັນ​ອັດ​ຕະ​ໂນ​ມັດ​, ຜົນ​ຜະ​ລິດ​ຄົງ​ທີ່​ຄວາມ​ກວ້າງ​ຂວາງ​, ກໍາ​ນົດ​ເວ​ລາ​, ປິດ​, ແລະ​ການ​ປ່ອຍ​. ບໍ່ມີການປ່ອຍນໍ້າທີ່ທໍາລາຍ, ສຽງຜິດປົກກະຕິ, ຄວັນຢາສູບ, ກິ່ນ, ແຮງດັນທີ່ບໍ່ຫມັ້ນຄົງ, ຫຼືປະຈຸບັນຜິດປົກກະຕິໄດ້ຖືກສັງເກດເຫັນໃນລະຫວ່າງໄລຍະເວລາທີ່ທົນທານ. ຂໍ້​ມູນ​ການ​ທົດ​ສອບ​ໄດ້​ຖືກ​ເກັບ​ຮັກ​ສາ​ໄວ້​ແລະ​ພິມ​ສໍາ​ລັບ​ການ​ບັນ​ທຶກ​ໂຄງ​ການ​.

ຜົນປະໂຫຍດ: ຜູ້ຮັບເຫມົາໄດ້ສໍາເລັດການທົດສອບສາຍ AC ທົນກັບລະບົບພາກສະຫນາມຂະຫນາດນ້ອຍກວ່າແລະປະຕິບັດໄດ້ຫຼາຍ. ການປ້ອງກັນອັດຕະໂນມັດ, ການກໍານົດເວລາ, ການໄຫຼ, ການເກັບຮັກສາ, ແລະການພິມໄດ້ຊ່ວຍຫຼຸດຜ່ອນການດໍາເນີນງານຄູ່ມືແລະການປັບປຸງເອກະສານການທົດສອບ.

FAQ

ເຄື່ອງກໍາເນີດແຮງດັນສູງຄວາມຖີ່ຕ່ໍາສຸດໃຊ້ສໍາລັບຫຍັງ? ມັນຖືກນໍາໃຊ້ສໍາລັບ VLF AC ທົນທານຕໍ່ການທົດສອບອຸປະກອນໄຟຟ້າຂະຫນາດໃຫຍ່, ໂດຍສະເພາະແມ່ນສາຍໄຟ, ຕົວເກັບປະຈຸພະລັງງານ, ເຄື່ອງກໍາເນີດໄຟຟ້າ, ແລະມໍເຕີ.

ເປັນຫຍັງຕ້ອງໃຊ້ການທົດສອບ 0.1 Hz VLF ແທນ 50 Hz AC ທົນການທົດສອບ? ວັດຖຸທົດສອບຄວາມຈຸຂະໜາດໃຫຍ່ຕ້ອງການກະແສໄຟຟ້າສູງຢູ່ທີ່ 50 Hz. ການຫຼຸດຜ່ອນຄວາມຖີ່ການທົດສອບລົງເປັນ 0.1 Hz ຫຼຸດລົງຢ່າງຫຼວງຫຼາຍຄວາມສາມາດໃນການທົດສອບທີ່ຕ້ອງການ, ເຮັດໃຫ້ພາກສະຫນາມ AC ທົນທານຕໍ່ການທົດສອບຫຼາຍປະຕິບັດ.

ຄວາມຖີ່ຜົນຜະລິດແມ່ນຫຍັງ? ໜ່ວຍທົດສອບຮອງຮັບ 0.1 Hz, 0.05 Hz, 0.02 Hz, ແລະ 0.01 Hz ການຕັ້ງຄ່າຄວາມຖີ່ຜົນຜະລິດ.

ການໂຫຼດ capacitive ສູງສຸດແມ່ນຫຍັງ? ການໂຫຼດສູງສຸດແມ່ນ 0.5 μF ຢູ່ 0.1 Hz, 1.1 μF ຢູ່ 0.05 Hz, 2.2 μF ທີ່ 0.02 Hz, ແລະ 5.5 μF ທີ່ 0.01 Hz.

ມີຫນ້າທີ່ປ້ອງກັນຫຍັງແດ່? ເຄື່ອງມືດັ່ງກ່າວປະກອບມີການປ້ອງກັນ overvoltage, ການປ້ອງກັນ overcurrent ຂ້າງແຮງດັນສູງ, ການປ້ອງກັນ overcurrent ຂ້າງແຮງດັນຕ່ໍາ, ການຢຸດສຸກເສີນ, ແລະການໄຫຼອັດຕະໂນມັດຫຼັງຈາກການປິດ.

ການທົດສອບສາມາດກໍານົດບົດລາຍງານການທົດສອບການພິມ? ແມ່ນແລ້ວ. ເຄື່ອງພິມໃນຕົວສາມາດພິມຂໍ້ມູນການທົດສອບໃນປະຈຸບັນແລະຂໍ້ມູນປະຫວັດສາດທີ່ສະແດງຢູ່ໃນຫນ້າຈໍ.

ບັນທຶກປະຫວັດສາດໄດ້ຫຼາຍປານໃດ? ເຄື່ອງມືດັ່ງກ່າວສາມາດເກັບຮັກສາໄດ້ເຖິງ 64 ບັນທຶກການທົດສອບປະຫວັດສາດ. ບັນທຶກເກົ່າກວ່າ 64 ຫຼ້າສຸດຈະຖືກລຶບໂດຍອັດຕະໂນມັດ.

ຕ້ອງມີການລະມັດລະວັງດ້ານຄວາມປອດໄພອັນໃດຫຼັງຈາກການທົດສອບ? ຫຼັງຈາກປິດເຄື່ອງແລ້ວ, ໃຫ້ໃຊ້ທໍ່ລະບາຍນ້ຳເພື່ອປ່ອຍສິ່ງຂອງການທົດສອບອອກໃຫ້ໝົດ ກ່ອນທີ່ຈະຖອດສາຍໃດໆອອກ. ການທົດສອບແຮງດັນສູງຄວນປະຕິບັດໂດຍພະນັກງານທີ່ໄດ້ຮັບການຝຶກອົບຮົມປະຕິບັດຕາມຂັ້ນຕອນຄວາມປອດໄພຂອງແຮງດັນສູງເທົ່ານັ້ນ.

ຂໍ້ໄດ້ປຽບ Weshine

Weshine Electric ສະຫນອງອຸປະກອນການທົດສອບໄຟຟ້າສໍາລັບເຄື່ອງໃຊ້ໄຟຟ້າ, ຜູ້ຮັບເຫມົາ, ໂຮງງານອຸດສາຫະກໍາ, ຫ້ອງທົດລອງ, ແລະທີມງານບໍາລຸງຮັກສາສາຍໄຟ. ສໍາລັບ VLF ທົນທານຕໍ່ການທົດສອບ, Weshine ສຸມໃສ່ການປະຕິບັດພາກສະຫນາມປະຕິບັດ, ຜົນຜະລິດແຮງດັນສູງທີ່ຫມັ້ນຄົງ, ການປ້ອງກັນອັດຕະໂນມັດ, ອຸປະກອນເສີມທີ່ສົມບູນ, ແລະເອກະສານການທົດສອບທີ່ຊັດເຈນ. ເຄື່ອງ​ມື​ແມ່ນ​ໄດ້​ສະ​ຫນອງ​ໃຫ້​ກັບ​ການ​ບັນ​ທຶກ​ການ​ກວດ​ກາ​ໂຮງ​ງານ​ຜະ​ລິດ​ແລະ​ຄໍາ​ແນະ​ນໍາ​ການ​ດໍາ​ເນີນ​ງານ​ເພື່ອ​ສະ​ຫນັບ​ສະ​ຫນູນ​ການ​ນໍາ​ໃຊ້​ທີ່​ເຊື່ອ​ຖື​ໄດ້​ຫຼັງ​ຈາກ​ການ​ຈັດ​ສົ່ງ​.

Weshine ສາມາດຊ່ວຍລູກຄ້າໃນການຄັດເລືອກແບບຈໍາລອງ, ການຕັ້ງຄ່າແຮງດັນຂອງການທົດສອບສາຍ, ການປະເມີນຄວາມອາດສາມາດຂອງການໂຫຼດ, ແລະຄວາມຕ້ອງການການທົດສອບທີ່ກໍາຫນົດເອງ. ຖ້າທ່ານຊອກຫາອຸປະກອນການທົດສອບທີ່ຫມັ້ນຄົງ, ໄລຍະຍາວ, ເຄື່ອງກໍາເນີດແຮງດັນສູງຄວາມຖີ່ຕ່ໍາສຸດຂອງພວກເຮົາສາມາດຕອບສະຫນອງຄວາມຕ້ອງການການທົດສອບຕ່າງໆຢູ່ໃນສະຖານທີ່ຂອງທ່ານຢ່າງເຕັມສ່ວນ. ດ້ວຍປະສົບການດ້ານວິສະວະກໍາ, ການຄວບຄຸມຄຸນນະພາບ, ການສະຫນັບສະຫນູນດ້ານວິຊາການ, ການແກ້ໄຂການທົດສອບທີ່ເຊື່ອຖືໄດ້, ແລະການບໍລິການລະຫວ່າງປະເທດ, Weshine ຊ່ວຍໃຫ້ຜູ້ໃຊ້ປະຕິບັດການທົດສອບສາຍໄຟແລະສາຍ insulation ຂະຫນາດໃຫຍ່ຢ່າງມີປະສິດທິພາບແລະປອດໄພ. ການ​ຂົນ​ສົ່ງ​ທົ່ວ​ໂລກ​ໄວ​, ທາງ​ເລືອກ​ການ​ຊໍາ​ລະ​ຫຼາຍ​ສໍາ​ລັບ​ຜູ້​ຊື້​ຈໍາ​ນວນ​ຫຼາຍ​ຢູ່​ຕ່າງ​ປະ​ເທດ​.
