ລາຍລະອຽດຜະລິດຕະພັນ

ຊື້ອຸປະກອນ Tester Three Phase Relay Protection ທີ່ມີຄຸນນະພາບຈາກ Weishine, ຜູ້ຜະລິດມືອາຊີບໃນປະເທດຈີນ, ຖືກອອກແບບເພື່ອກວດກາ Relay ປ້ອງກັນ, ຫນ່ວຍປ້ອງກັນ microprocessor, ວົງຈອນຮອງ, ອຸປະກອນອັດຕະໂນມັດແລະລະບົບປ້ອງກັນຕາຂ່າຍໄຟຟ້າທີ່ສົມບູນ. Relays ຕ້ອງຕອບສະຫນອງຢ່າງຖືກຕ້ອງພາຍໃຕ້ຄວາມຜິດຂອງສາຍ, ແຮງດັນຜິດປົກກະຕິ, overcurrent, relosing ການກະທໍາ, ຜົນກະທົບຕໍ່ການປ້ອງກັນຄວາມແຕກຕ່າງແລະການເຄື່ອນໄຫວວົງຈອນຄວບຄຸມ, ສະນັ້ນການທົດສອບເປັນປົກກະຕິເປັນສິ່ງຈໍາເປັນເພື່ອຄວາມປອດໄພ, ການປະສານງານລະບົບພະລັງງານ.

ເຄື່ອງທົດສອບການປົກປ້ອງ Relay ສາມເຟດແມ່ນຫຍັງ?

A Three Phase Relay Protection Tester ເປັນອຸປະກອນທົດສອບແບບມືອາຊີບທີ່ອອກແບບມາເພື່ອກວດສອບປະສິດທິພາບ ແລະ ລັກສະນະການເຮັດວຽກຂອງ relay ປ້ອງກັນ, ຫນ່ວຍປ້ອງກັນທີ່ໃຊ້ microprocessor, ວົງຈອນຮອງ, ອຸປະກອນອັດຕະໂນມັດ, ແລະລະບົບປ້ອງກັນລະບົບພະລັງງານ.

ເຄື່ອງທົດສອບສ້າງກະແສໄຟຟ້າຂັ້ນສອງທີ່ສາມາດຄວບຄຸມໄດ້, ແຮງດັນ, ຄວາມຖີ່, ມຸມໄລຍະ, ຄວາມກົມກຽວ, DC, ແລະສັນຍານສະຫຼັບເພື່ອຈໍາລອງສະພາບລະບົບໄຟຟ້າປົກກະຕິແລະຜິດປົກກະຕິ. ໂດຍການນໍາໃຊ້ສັນຍານຈໍາລອງເຫຼົ່ານີ້ກັບອຸປະກອນປ້ອງກັນການທົດສອບ, ວິສະວະກອນສາມາດກວດສອບການຕັ້ງຄ່າ relay, ຄ່າຮັບ, ເວລາປະຕິບັດງານ, ເຫດຜົນການເດີນທາງ, ແລະການຕອບສະຫນອງການຕິດຕໍ່.

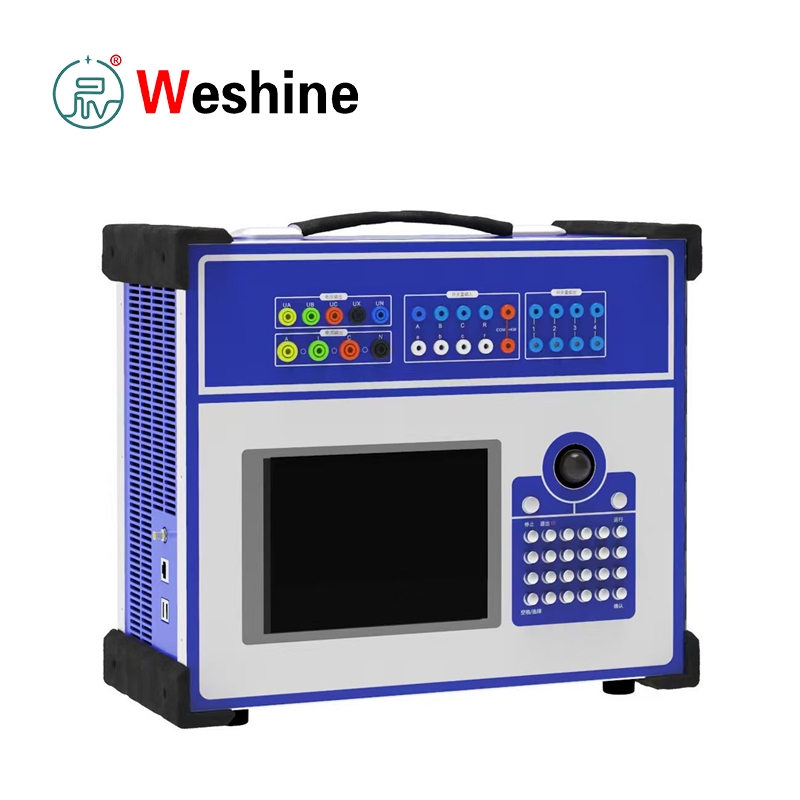

Three Phase Relay Protection Tester

ກະແສໄຟຟ້າຫຼາຍຊ່ອງ ແລະແຮງດັນອອກ

ເຄື່ອງທົດສອບການປົກປ້ອງ Relay ສາມເຟດແມ່ນມີ 4 ຊ່ອງແຮງດັນແລະ 3 ຊ່ອງປະຈຸບັນສໍາລັບການທົດສອບການປົກປ້ອງ relay ທີ່ສົມບູນແບບ. ຊ່ອງທາງແຮງດັນສະຫນັບສະຫນູນໄລຍະແຮງດັນ, ແຮງດັນຂອງສາຍ, ແຮງດັນລໍາດັບສູນ, ແຮງດັນທີ່ບໍ່ສົມດຸນ, ການສູນເສຍແຮງດັນ, ການປ່ຽນຄວາມຖີ່, ແລະການທົດສອບ synchronism.

ສາມຊ່ອງປະຈຸບັນສາມາດດໍາເນີນການເປັນເອກະລາດສໍາລັບແຕ່ລະໄລຍະການທົດສອບປະຈຸບັນຫຼືເຊື່ອມຕໍ່ໃນຂະຫນານເພື່ອໃຫ້ເຖິງ 120A ຜົນຜະລິດໃນປະຈຸບັນສັ້ນ. ມັນສະຫນັບສະຫນູນການທົດສອບຂອງ relay overcurrent, relay ຄວາມຜິດຂອງແຜ່ນດິນໂລກ, ການປ້ອງກັນເວລາປີ້ນກັບກັນ, ການປົກປ້ອງຄວາມແຕກຕ່າງ, ການປ້ອງກັນໄລຍະຫ່າງ, ເຫດຜົນ reclosing, ການປົກປ້ອງ undervoltage, ແລະ relay ຄວາມຖີ່.

ການຄວບຄຸມຄອມພິວເຕີອຸດສາຫະກໍາແລະການດໍາເນີນການພາກສະຫນາມ

ສ້າງຂຶ້ນໃນເວທີຄອມພິວເຕີອຸດສາຫະກໍາ, ຜູ້ທົດສອບຈະປະສົມປະສານກັບຈໍສະແດງຜົນໃນຕົວແລະແຜງປະຕິບັດງານໃນທ້ອງຖິ່ນສໍາລັບການທົດສອບພາກສະຫນາມແບບດ່ຽວໂດຍບໍ່ມີຄອມພິວເຕີພາຍນອກ. ຕົວກໍານົດການການທົດສອບແລະຜົນໄດ້ຮັບສາມາດເບິ່ງໄດ້ໂດຍກົງໃນຫນ້າຈໍ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບການຄະນະກໍາມະການແລະບໍາລຸງຮັກສາສະຖານທີ່.

ອຸປະກອນຍັງສາມາດເຊື່ອມຕໍ່ກັບ PC ທີ່ມີຊອບແວທີ່ເຂົ້າກັນໄດ້ເພື່ອສະຫນັບສະຫນູນຫນ້າທີ່ການທົດສອບຂັ້ນສູງ, ການຄຸ້ມຄອງຂໍ້ມູນ, ແລະການສ້າງບົດລາຍງານການທົດສອບອັດຕະໂນມັດ.

Flexible Current, Voltage ແລະ DC Output

ເຄື່ອງທົດສອບສະຫນອງຄວາມສາມາດຜົນຜະລິດທີ່ຫລາກຫລາຍ, ລວມທັງ:

ກະແສໄຟຟ້າ AC:0 ~ 40A ຕໍ່ຊ່ອງ, ເຖິງ 120A ຜົນຜະລິດໄລຍະສັ້ນທີ່ມີສາມຊ່ອງຂະຫນານ.

ແຮງດັນໄຟຟ້າ AC:0 ~ 120V ແຮງດັນໄລຍະແລະ 0 ~ 240V ແຮງດັນສາຍ

ຜົນຜະລິດ DC:ກະແສໄຟຟ້າ DC, ແຮງດັນ DC, ແລະການສະຫນອງພະລັງງານເສີມ DC ທີ່ສາມາດປັບໄດ້

ຟັງຊັນເຫຼົ່ານີ້ສະຫນັບສະຫນູນການທົດສອບ DC Relay ແລະອະນຸຍາດໃຫ້ອຸປະກອນປ້ອງກັນແລະວົງຈອນຮອງໃຫ້ພະລັງງານໃນລະຫວ່າງການປະຕິບັດການພາກສະຫນາມ.

ການວັດແທກຄວາມຖີ່, ຄວາມກົມກຽວ ແລະເວລາ

ຕົວທົດສອບປະສົມປະສານຄວາມຖີ່ຂອງຕົວປ່ຽນແປງ ແລະສັນຍານປະສົມກົມກຽວເພື່ອຈໍາລອງສະພາບການເຮັດວຽກຂອງລະບົບພະລັງງານທີ່ແຕກຕ່າງກັນ, ລວມທັງການປ່ຽນແປງຄວາມຖີ່ ແລະສະພາບແວດລ້ອມປະສົມກົມກຽວຫຼາຍຄໍາສັ່ງ. ນີ້ເຮັດໃຫ້ນັກວິຊາການສາມາດປະເມີນປະສິດທິພາບຂອງສາຍສົ່ງພາຍໃຕ້ເງື່ອນໄຂສັນຍານທີສອງທີ່ແຕກຕ່າງກັນແທນທີ່ຈະພຽງແຕ່ພາຍໃຕ້ຄວາມຖີ່ພະລັງງານມາດຕະຖານ.

ໂມດູນການປ້ອນຂໍ້ມູນ ແລະອອກຂອງສະຫຼັບໃນຕົວຮອງຮັບການຊອກຄົ້ນຫາການຕິດຕໍ່ການເດີນທາງ, ການຕິດຕາມການຕິດຕໍ່ relay, ການຈໍາລອງຕົວຕັດວົງຈອນ, ການຢັ້ງຢືນສັນຍານການເລີ່ມຕົ້ນ, ແລະການວັດແທກເວລາປະຕິບັດງານ. ຊ່ວງເວລາຮອດ 0.1ms ຫາ 9999s, ເຮັດໃຫ້ການວັດແທກຄວາມຖືກຕ້ອງຂອງເວລາປະຕິບັດງານຂອງ relay, ຄວາມລ່າຊ້າຂອງການເດີນທາງ, ໄລຍະການປິດຄືນ, ແລະການຕອບໂຕ້ຕາມເຫດຜົນຂອງການປ້ອງກັນ.

ຂອບເຂດແອັບພລິເຄຊັນ ແລະການປົກປ້ອງຄວາມປອດໄພ

ເຄື່ອງທົດສອບການປົກປ້ອງ Relay ສາມເຟດແມ່ນເຫມາະສົມສໍາລັບການທົດສອບການຖ່າຍທອດແມ່ເຫຼັກໄຟຟ້າ, ລີເລສະຖິດ, ອຸປະກອນປ້ອງກັນດິຈິຕອນ, ລີເລ microprocessor, ອຸປະກອນປິດຄືນໃຫມ່, ແລະເຄື່ອງຫັນປ່ຽນ, ສາຍ, ມໍເຕີ, ແລະລະບົບປ້ອງກັນເຄື່ອງກໍາເນີດໄຟຟ້າ.

ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນສະຖານີຍ່ອຍ, ໂຮງງານໄຟຟ້າ, ຫ້ອງແຈກຢາຍໂຮງງານ, ເຄືອຂ່າຍການສະຫນອງພະລັງງານທາງລົດໄຟ, ແລະຫ້ອງທົດລອງ relay ມືອາຊີບ.

ຟັງຊັນການປ້ອງກັນຫຼາຍອັນແມ່ນປະສົມປະສານ, ລວມທັງການປ້ອງກັນ overload ຜົນຜະລິດ, ການວິນິດໄສຄວາມຜິດຂອງຕົນເອງ, output interlock, ແລະການອອກແບບພະລັງງານເລີ່ມຕົ້ນອ່ອນ. ຫນ້າທີ່ເຫຼົ່ານີ້ຊ່ວຍປົກປ້ອງທັງເຄື່ອງທົດສອບແລະອຸປະກອນທີ່ເຊື່ອມຕໍ່ໃນລະຫວ່າງການປະຕິບັດການພາກສະຫນາມ. ອຸປະກອນຄວນໄດ້ຮັບການປະຕິບັດໂດຍນັກວິຊາການທີ່ໄດ້ຮັບການຝຶກອົບຮົມທີ່ຄຸ້ນເຄີຍກັບຄວາມປອດໄພຂອງວົງຈອນທີສອງ, ຂັ້ນຕອນການສາຍມາດຕະຖານ, ແລະຂະບວນການທົດສອບ relay.

ອຸປະກອນປະຕິບັດຕາມGB/T 7261-2008ແລະDL/T 624-2010. ຜູ້ປະຕິບັດການຈໍາເປັນຕ້ອງປະຕິບັດຕາມລະຫັດການທົດສອບ relay ທ້ອງຖິ່ນ, ກົດລະບຽບການມອບຫມາຍຂອງສະຖານີພະລັງງານແລະມາດຕະຖານຄວາມປອດໄພໃນສະຖານທີ່ໃນລະຫວ່າງການໃຊ້ງານ.

ຂໍ້ມູນຈໍາເພາະຂອງລະບົບ		AC ປະຈຸບັນຜົນຜະລິດ		DC Current Output
ລາຍການ	ຂໍ້ມູນຈໍາເພາະ	ລາຍການ	ຂໍ້ມູນຈໍາເພາະ	ລາຍການ	ຂໍ້ມູນຈໍາເພາະ
ຮູບແບບຜະລິດຕະພັນ	VS-JB900	ຄວາມຖືກຕ້ອງຂອງຜົນຜະລິດ	ຫ້ອງຮຽນ 0.2	ຄວາມຖືກຕ້ອງຂອງຜົນຜະລິດ	ຫ້ອງຮຽນ 0.5
ປະເພດຜະລິດຕະພັນ	ເຄື່ອງທົດສອບການປົກປ້ອງ relay ສາມເຟດ	ໄລຍະຜົນຜະລິດປະຈຸບັນ, RMS	0 ຫາ 40 A	ໄລຍະຜົນຜະລິດປະຈຸບັນ	0 ຫາ ±10 A ຕໍ່ໄລຍະ
ເວທີການຄວບຄຸມ	ປະເພດຄອມພິວເຕີອຸດສາຫະກໍາ	ຜົນຜະລິດປັດຈຸບັນຂະຫນານສາມເຟດ, RMS	0 ຫາ 120 A	ຜົນຜະລິດຂະຫນານສາມເຟດ	0 ຫາ ±30 A
ການຕັ້ງຄ່າຜົນຜະລິດ	ແຮງດັນ 4 ເຟດ, ປະຈຸບັນ 3 ເຟດ	ໄລຍະທີ່ອະນຸຍາດໃຫ້ໃຊ້ເວລາດົນນານ, RMS	10 ກ	ແຮງດັນການໂຫຼດສູງສຸດ	20 ວ
ການທົດສອບທີ່ໃຊ້ໄດ້	ການປ້ອງກັນ Relay, ວົງຈອນຮອງ, ການທົດສອບອຸປະກອນອັດຕະໂນມັດ	ກະແສໄຟຟ້າໄລຍະສູງສຸດ	420 VA
ຮູບແບບການເຮັດວຽກ	ການດໍາເນີນງານແບບດ່ຽວ; ການເຊື່ອມຕໍ່ຄອມພິວເຕີສະຫນັບສະຫນູນຕາມການຕັ້ງຄ່າ	ພະລັງງານການຜະລິດສູງສຸດທີ່ປັດຈຸບັນຂະຫນານສາມເຟດ	900 VA
ມາດຕະຖານອ້າງອີງ	GB/T 7261-2008, DL/T 624-2010	ເວລາເຮັດວຽກທີ່ອະນຸຍາດຢູ່ທີ່ກະແສຂະໜານສາມເຟດສູງສຸດ	10 ວ
		ຊ່ວງຄວາມຖີ່ພື້ນຖານ	20 ຫາ 1000 Hz
		ຄໍາສັ່ງປະສົມກົມກຽວ	ວັນທີ 1 ຫາວັນທີ 20

ແຮງດັນ AC ອອກ		ແຮງດັນ DC ອອກ		ການປ່ຽນປະລິມານ ແລະເວລາ
ລາຍການ	ຂໍ້ມູນຈໍາເພາະ	ລາຍການ	ຂໍ້ມູນຈໍາເພາະ	ລາຍການ	ຂໍ້ມູນຈໍາເພາະ
ຄວາມຖືກຕ້ອງຂອງຜົນຜະລິດ	ຫ້ອງຮຽນ 0.2	ຄວາມຖືກຕ້ອງຂອງຜົນຜະລິດ	ຫ້ອງຮຽນ 0.5	ສະຫຼັບການປ້ອນຂໍ້ມູນ	10 ຊ່ອງ
ແຮງດັນໄຟຟ້າໄລຍະ, RMS	0 ຫາ 120 V	ຄວາມກວ້າງຂອງແຮງດັນຜົນຜະລິດໄລຍະ	0 ຫາ ± 160 V	ການປ້ອນຂໍ້ມູນຕິດຕໍ່ແຫ້ງ	1 ຫາ 20 mA, 24 V
ແຮງດັນໄຟຟ້າສາຍ, RMS	0 ຫາ 240 V	ຄວາມກວ້າງຂອງແຮງດັນຜົນຜະລິດສາຍ	0 ຫາ ±320 V	ການປ້ອນຂໍ້ມູນຕິດຕໍ່ທີ່ມີທ່າແຮງ, ເຫດຜົນ 0	0 ເຖິງ +6 V
ແຮງດັນໄຟຟ້າໄລຍະ / ແຮງດັນໄຟຟ້າສາຍ	80 VA / 100 VA	ແຮງດັນໄຟຟ້າໄລຍະ / ແຮງດັນໄຟຟ້າສາຍ	70 VA / 140 VA	ການປ້ອນຂໍ້ມູນຕິດຕໍ່ທີ່ມີທ່າແຮງ, ເຫດຜົນ 1	+11 V ຫາ +250 V
ຊ່ວງຄວາມຖີ່ພື້ນຖານ	20 ຫາ 1000 Hz			ສະຫຼັບຜົນຜະລິດ	8 ຄູ່
ຄໍາສັ່ງປະສົມກົມກຽວ	ວັນທີ 1 ຫາວັນທີ 20			ຄວາມອາດສາມາດຕິດຕໍ່ DC	220 V / 0.2 A
				ຄວາມອາດສາມາດຕິດຕໍ່ AC	220 V / 0.5 A
				ຊ່ວງເວລາການວັດແທກ	0.1 ms ຫາ 9999 s
				ຄວາມຖືກຕ້ອງຂອງການວັດແທກເວລາ	0.1 ມລ

ເງື່ອນໄຂສິ່ງແວດລ້ອມ		ລັກສະນະທາງກາຍະພາບ
ລາຍການ	ຂໍ້ມູນຈໍາເພາະ	ລາຍການ	ຂໍ້ມູນຈໍາເພາະ
ອຸນຫະພູມປະຕິບັດການ	-10°C ຫາ +50°C	ຂະຫນາດຫນ່ວຍງານຕົ້ນຕໍ	400 × 300 × 180 ມມ
ອຸນຫະພູມການເກັບຮັກສາ	-25°C ເຖິງ +70°C	ນ້ ຳ ໜັກ ໜ່ວຍ	ປະມານ 18 ກິໂລ
ຄວາມຊຸ່ມຊື່ນພີ່ນ້ອງ	5% ຫາ 95%, ບໍ່ condensing

ຄູ່ມືການດໍາເນີນການຜະລິດຕະພັນ

ເຄື່ອງທົດສອບການປົກປ້ອງ Relay ສາມເຟດຈະສ້າງກະແສໄຟຟ້າຂັ້ນສອງທີ່ສາມາດຄວບຄຸມໄດ້, ແຮງດັນ, ຄວາມຖີ່, ມຸມໄລຍະ, ຄວາມກົມກຽວ, DC ແລະສັນຍານສະຫຼັບເພື່ອຈໍາລອງສະພາບຕາຂ່າຍໄຟຟ້າປົກກະຕິແລະຄວາມຜິດ, ຫຼັງຈາກນັ້ນສົ່ງສັນຍານໄປຫາອຸປະກອນປ້ອງກັນທີ່ທົດສອບ. ມັນຕິດຕາມກວດກາການປະຕິບັດການຕິດຕໍ່, ຜົນໄດ້ຮັບການເດີນທາງ, ສັນຍານກັບຄືນແລະຄໍາຕິຊົມຕາມເຫດຜົນ, ການບັນທຶກອັດຕະໂນມັດທີ່ໃຊ້ເວລາປະຕິບັດງານແລະມູນຄ່າການຕັ້ງຄ່າການດໍາເນີນງານ.

ກ່ອນທີ່ຈະທົດສອບ, ຢືນຢັນຕົວແບບ relay, ປະເມີນກະແສໄຟຟ້າຮອງ, ລະດັບແຮງດັນຂັ້ນສອງ, ຄວາມຕ້ອງການພະລັງງານ DC, ປະເພດການຕິດຕໍ່ການເດີນທາງແລະຕົວກໍານົດການປ້ອງກັນ preset. ກວດເບິ່ງແຜນວາດສາຍໄຟອຸປະກອນປ້ອງກັນ, ວົງຈອນການທົດສອບແຍກຕາມກົດລະບຽບຄວາມປອດໄພ, ຈາກນັ້ນສົ່ງກະແສໄຟຟ້າ, ແຮງດັນໄຟຟ້າອອກ, ສະຫຼັບປອດ I/O ແລະ ສຽບປອດ DC ຢ່າງຖືກຕ້ອງ.

ຂັ້ນຕອນການທົດສອບ overcurrent relay:ກໍານົດຜົນຜະລິດໃນປະຈຸບັນ, ມຸມໄລຍະ, ຄວາມຖີ່ແລະໄລຍະເວລາການທົດສອບ. ກະຕຸ້ນປັດຈຸບັນເທື່ອລະກ້າວຕໍ່ຂັ້ນຕອນການທົດສອບມາດຕະຖານ, ບັນທຶກມູນຄ່າການຮັບ, ມູນຄ່າການຍົກເລີກ ແລະເວລາປະຕິບັດງານ. ສໍາລັບການທົດສອບສາມເຟດສູງໃນປະຈຸບັນ, ຂະຫນານສາມຊ່ອງໃນປະຈຸບັນເພື່ອບັນລຸຜົນຜະລິດສູງສຸດໃນເວລາສັ້ນໆ 120A.

ຂັ້ນຕອນການທົດສອບ relay ແຮງດັນ:ເຊື່ອມຕໍ່ຊ່ອງແຮງດັນ ແລະກຳນົດຄ່າໄລຍະ ຫຼືສາຍແຮງດັນຕາມຄວາມຕ້ອງການ. ຫນ່ວຍບໍລິການ simulates undervoltage, overvoltage, ແຮງດັນສູນລໍາດັບ, imbalance ແຮງດັນແລະໄລຍະຊົດເຊີຍ; ຟັງຊັນການປ່ຽນຄວາມຖີ່ໃຫ້ບໍລິການຫຼຸດຄວາມຖີ່ຂອງການໂຫຼດຕໍ່າກວ່າຄວາມຖີ່ ແລະການປັບປ່ຽນຄວາມຖີ່ relay.

ໄລຍະຫ່າງ, ທິດທາງ, ຄວາມແຕກຕ່າງແລະການທົດສອບການປ້ອງກັນຄືນໃຫມ່: ປັບແຮງດັນ, ປະຈຸບັນ, ມຸມໄລຍະແລະສະຫຼັບຕິດຕໍ່ດັ່ງຕໍ່ໄປນີ້ໂຄງການເຫດຜົນປ້ອງກັນ. ອຸປະກອນຕິດຕາມການເຄື່ອນໄຫວຕິດຕໍ່ relay ແລະວັດແທກເວລາເດີນທາງ; ສະຫຼັບຜອດຜົນຜະລິດຈໍາລອງການຕິດຕໍ່ຕົວຊ່ວຍຂອງເບກເກີຫຼືສັນຍານເຫດຜົນພາຍນອກເມື່ອຈໍາເປັນ.

DC Relay ແລະການທົດສອບວົງຈອນເສີມ:ໃຊ້ແຮງດັນ DC / ຜົນຜະລິດໃນປະຈຸບັນພາຍໃນຂອບເຂດການຈັດອັນດັບ. ເມື່ອໄຟ DC ຢູ່ໃນບ່ອນບໍ່ສາມາດໃຊ້ໄດ້ ຫຼືຕ້ອງໃຊ້ໄຟທົດສອບແບບແຍກ, ໃຫ້ເປີດໃຊ້ການສະຫນອງພະລັງງານ DC ທີ່ປັບໄດ້ໃນຕົວ.

ຫຼັງຈາກສໍາເລັດການທົດສອບທັງຫມົດ, ປຽບທຽບມູນຄ່າການປະຕິບັດທີ່ວັດແທກໄດ້ແລະຂໍ້ມູນໄລຍະເວລາທີ່ມີການຕັ້ງຄ່າການປົກປ້ອງທີ່ກໍານົດໄວ້ກ່ອນ. ເກັບບັນທຶກການທົດສອບປະຕິບັດຕາມການບໍາລຸງຮັກສາພາຍໃນແລະກົດລະບຽບການຄຸ້ມຄອງການມອບຫມາຍ.

ຄຸນສົມບັດຫຼັກ

1. ມາດຕະຖານ 4 ເຟດແຮງດັນແລະ 3-phase ເອກະລາດຊ່ອງຜົນຜະລິດໃນປະຈຸບັນ

2. ກະແສໄຟຟ້າ AC ຊ່ອງດຽວອອກໄດ້ເຖິງ 40A

3. ສາມຊ່ອງຂະຫນານປະຈຸບັນສະຫນັບສະຫນູນຜົນຜະລິດສູງສຸດ 120A ໄລຍະສັ້ນ

4. ໄລຍະການອອກແຮງດັນຂອງໄລຍະ AC: 0 ~ 120V

5. ລະດັບແຮງດັນຂອງສາຍ AC: 0 ~ 240V

6. ຜົນຜະລິດກະແສໄຟຟ້າໃນຕົວ DC ສໍາລັບທຸກສະຖານະການທົດສອບການປ້ອງກັນ relay

7. Built-in ແຮງດັນໄຟຟ້າແຮງດັນໄຟຟ້າອອກສໍາລັບການຈໍາລອງສະຖານະວົງຈອນຮອງ

8. ເອກະລາດປັບໄດ້ DC ເສີມການສະຫນອງພະລັງງານຜົນຜະລິດ

9. Relay ຊ່ວງເວລາການປະຕິບັດ: 0.1ms ~ 9999s

10.ສະຫຼັບຊ່ອງປ້ອນຂໍ້ມູນສໍາລັບການຕິດຕາມສະຖານະການຕິດຕໍ່ relay ແບບສົດໆ

11.ສະຫຼັບຊ່ອງຜົນຜະລິດເພື່ອຈໍາລອງເຄື່ອງຕັດວົງຈອນ ແລະສັນຍານຕິດຕໍ່ພາຍນອກ

12. ຜົນຜະລິດສັນຍານ Harmonic ສໍາລັບການທົດສອບອຸປະກອນການປ້ອງກັນຄຸນລັກສະນະການຕອບສະຫນອງ harmonic

13.ສັນຍານສັນຍານຄວາມຖີ່ຕົວປ່ຽນແປງສຳລັບການກວດກາການສົ່ງຕໍ່ຄວາມຖີ່

14. ຈໍສະແດງຜົນເທິງບອດເພື່ອສະແດງຕົວກໍານົດການທົດສອບທັງຫມົດແລະຜົນໄດ້ຮັບຢ່າງຊັດເຈນ

15.ການຄວບຄຸມຄອມພິວເຕີອຸດສາຫະກໍາເຮັດໃຫ້ການດໍາເນີນງານເປັນເອກະລາດອອຟໄລຢ່າງເຕັມສ່ວນ

16.ພອດ USB ທີ່ສະຫງວນໄວ້ສຳລັບການອ່ານຂໍ້ມູນ ແລະຮອງຮັບການເຊື່ອມໂຍງຊອບແວ

17. ອັດໂນມັດ output interlock ພາຍໃຕ້ສະຖານະການເຮັດວຽກຜິດປົກກະຕິເພື່ອປ້ອງກັນຄວາມເສຍຫາຍອຸປະກອນ

18. ການກວດສອບຄວາມຜິດຂອງຕົນເອງປະສົມປະສານແລະຫນ້າທີ່ປົກປັກຮັກສາຮາດແວຫຼາຍຊັ້ນ

19.ເຂົ້າກັນໄດ້ກັບການປັບຕົວປ້ອງກັນໄມໂຄຣໂປຣເຊສເຊີ, ລີເລສະຕິກ ແລະລີເລແມ່ເຫຼັກໄຟຟ້າ.

20. ເຄື່ອງມື All-in-one ສໍາລັບຄະນະກໍາມະພາກສະຫນາມ, ບໍາລຸງຮັກສາປະຈໍາວັນແລະການທົດສອບຫ້ອງທົດລອງ

ສະຖານະການແອັບພລິເຄຊັນ

1. ທີມງານປະຕິບັດງານ ແລະບໍາລຸງຮັກສາຕາຂ່າຍໄຟຟ້າ

ດໍາເນີນການຄະນະກໍາມະສໍາລັບສະຖານີຍ່ອຍໃຫມ່, calibration ການປົກປ້ອງແຕ່ລະໄລຍະ, ການກວດສອບວົງຈອນຮອງ, ການທົດສອບວົງຈອນການເດີນທາງແລະການບໍາລຸງຮັກສາໂຄງການປົກປັກຮັກສາຢ່າງເຕັມທີ່.

2. ຜູ້ຜະລິດຫມໍ້ແປງ

ດໍາເນີນການກວດກາໂຮງງານຜະລິດຕູ້ປ້ອງກັນ, ການກວດສອບຄວາມແຕກຕ່າງກັນ relay, ການກວດສອບການໂຕ້ຕອບຂອງການປ້ອງກັນອຸນຫະພູມແລະການທົດສອບການຍອມຮັບໂຮງງານຜະລິດສໍາລັບແຜງປ້ອງກັນ.

3. ໂຮງງານໄຟຟ້າ

ສໍາເລັດການປັບຕົວຂອງການປ້ອງກັນເຄື່ອງກໍາເນີດ, ການປ້ອງກັນການຫັນເປັນຕົ້ນຕໍ, ການປ້ອງກັນມໍເຕີ, ລະບົບພະລັງງານຊ່ວຍແລະການປ້ອງກັນ switchgear ໃນລະຫວ່າງການຄະນະກໍາມະຫນ່ວຍງານແລະການບໍາລຸງຮັກສາ outage.

4. ອຸດສາຫະກໍາລົດໄຟ

ສະຖານີຍ່ອຍ traction ທາງລົດໄຟແລະເຄືອຂ່າຍການແຈກຢາຍແມ່ນມີອຸປະກອນປ້ອງກັນ relay. ອຸປະກອນຈັດການບໍາລຸງຮັກສາ relay ປົກກະຕິ, ການຢັ້ງຢືນການປົກປັກຮັກສາ feeder ແລະການທົບທວນຄືນເຫດຜົນການເດີນທາງ breaker circuit.

5. ວິສາຫະກິດອຸດສາຫະກຳຂະໜາດໃຫຍ່

ໂຮງງານເຫຼັກກ້າ, ການຂຸດຄົ້ນບໍ່ແຮ່, ປິໂຕເຄມີແລະໂຮງງານຜະລິດໃຊ້ມັນສໍາລັບການບໍາລຸງຮັກສາປົກກະຕິຂອງ relay ແຮງດັນກາງ, ການທົດສອບການປ້ອງກັນມໍເຕີແລະການກວດກາວົງຈອນປ້ອງກັນ substation ໂຮງງານ.

6. ມະຫາວິທະຍາໄລ ແລະ ສະຖາບັນຝຶກອົບຮົມວິຊາຊີບ

ນໍາໃຊ້ເຄື່ອງຈັກສໍາລັບການສອນທິດສະດີການປ້ອງກັນ relay, ການປະຕິບັດການທົດສອບການສັກຢາມັດທະຍົມ, ການຈໍາລອງສະພາບຄວາມຜິດແລະການປະສານງານການຝຶກອົບຮົມການປະຕິບັດ.

7. ຫ້ອງທົດລອງຂອງພາກສ່ວນທີສາມ

ສໍາເລັດການປັບ Relay, ການກວດສອບການປະຕິບັດອຸປະກອນປ້ອງກັນ, ການກວດສອບການຍອມຮັບຂາເຂົ້າແລະການສະຫນອງການບໍລິການຄະນະກໍາມະພາຍນອກ.

8. ພະນັກງານບຳລຸງຮັກສາສາຍໄຟ

ຫຼັງຈາກການທົດແທນຫຼືການສ້ອມແປງສາຍ, ກວດສອບການປົກປັກຮັກສາ feeder, ການປົກປັກຮັກສາຄວາມຜິດພາດຂອງແຜ່ນດິນໂລກ, relosing ຕາມເຫດຜົນແລະການຈັບຄູ່ວົງຈອນການຄວບຄຸມຂັ້ນສອງ.

ລາຍການທົດສອບທີ່ມີຢູ່

1. ການກວດກາປະສິດທິພາບໂດຍລວມຂອງອຸປະກອນປ້ອງກັນທີ່ອີງໃສ່ microprocessor

2. Calibration ແລະການກວດສອບຂອງ relays ແມ່ເຫຼັກໄຟຟ້າ

3. ການທົດສອບການປະຕິບັດຂອງ Relay static

4. ຄ່າ Pickup ແລະການທົດສອບທີ່ຈໍາກັດເວລາສໍາລັບການ overcurrent relays

5. ການກວດກາຢ່າງເຕັມທີ່ຂອງ Relay ຄວາມຜິດຂອງແຜ່ນດິນໂລກ

6. Calibration ຂອງ undervoltage ແລະ overvoltage ປ້ອງກັນ relays

7. ການທົດສອບການປະຕິບັດຂອງ Relay ຄວາມຖີ່ຂອງການ

8. ການທົດສອບຈໍາລອງປະຕິບັດຫນ້າສໍາລັບການປົກປັກຮັກສາທິດທາງ

9. ການປັບສົມບູນຂອງການປົກປັກຮັກສາທີ່ແຕກຕ່າງ

10. ການຈໍາລອງສະພາບການເຮັດວຽກສໍາລັບການປ້ອງກັນໄລຍະຫ່າງ

11. ການກວດສອບການທໍາງານຂອງອຸປະກອນການປິດອັດຕະໂນມັດ

12. ການກວດສອບວົງຈອນການເດີນທາງ breaker breaker

13. ການມອບໝາຍວົງຈອນຂັ້ນສອງຢູ່ບ່ອນເຕັມ

14. ການທົດສອບການຍອມຮັບຂອງໂຮງງານສໍາລັບແຜງປ້ອງກັນ

15. ການວັດແທກທີ່ຊັດເຈນຂອງເວລາການປະຕິບັດ relay

ກໍລະນີຄໍາຮ້ອງສະຫມັກພາກປະຕິບັດ

ຂະແໜງອຸດສາຫະກຳ: ຍົກລະດັບສະຖານີຍ່ອຍ ແລະ ແຮງດັນປານກາງ

ສິ່ງທ້າທາຍຂອງໂຄງການ: ທີມງານກໍ່ສ້າງໄດ້ຮັບຜິດຊອບໂຄງການສ້ອມແປງສະຖານີຍ່ອຍ. ແຜງປ້ອງກັນພາຍໃນຂອງມັນບັນຈຸມີ overcurrent, earth fault, undervoltage, reclosing and breaker trip logic functions. ໂຄງການດັ່ງກ່າວຮຽກຮ້ອງໃຫ້ມີຫນຶ່ງເຄື່ອງດຽວທີ່ສາມາດສົ່ງອອກປັດຈຸບັນສາມເຟດ, ສີ່ເຟສບຸກ, ແລະສະຫນັບສະຫນູນຈໍາລອງການຕິດຕໍ່ແລະກໍານົດເວລາຄວາມແມ່ນຍໍາສູງ. ນີ້ແມ່ນບ່ອນທີ່ຜູ້ທົດສອບການປົກປ້ອງ Relay ສາມເຟດສະຫນອງຄວາມສາມາດໃນການທົດສອບທັງຫມົດໃນຫນຶ່ງ.

ສໍາເລັດການທົດສອບ Flow: ຊ່າງເຊື່ອມຕໍ່ອຸປະກອນກັບ relay terminals input ໃນປັດຈຸບັນ, terminals input voltage, ຕິດຕໍ່ພົວພັນການເດີນທາງແລະວົງຈອນຕາມເຫດຜົນພາຍນອກ. ທໍາອິດພວກເຂົາໄດ້ທົດສອບຄ່າ AC ປະຈຸບັນແລະ dropout, ຫຼັງຈາກນັ້ນບັນທຶກເວລາປະຕິບັດການປ້ອງກັນພາຍໃຕ້ການຈໍາລອງຄວາມຜິດໃນປະຈຸບັນ. ຊ່ອງທາງແຮງດັນ simulated undervoltage ແລະລັດການຟື້ນຟູແຮງດັນ; ສະຫຼັບຜົນຜະລິດທີ່ຈໍາລອງເບກເກີຊ່ວຍປ່ຽນສະຖານະຕິດຕໍ່ພົວພັນ, ໃນຂະນະທີ່ສະຫຼັບການປ້ອນຂໍ້ມູນການເດີນທາງທີ່ຈັບ ແລະສົ່ງສັນຍານກັບຄືນມາ synchronously.

ຜົນໄດ້ຮັບຂອງໂຄງການ: ມູນຄ່າການຕັ້ງຄ່າ relay ທັງຫມົດກົງກັບໂຄງການການອອກແບບການມອບຫມາຍ. ເວລາເດີນທາງ ແລະຂໍ້ມູນການປະຕິບັດໄດ້ຖືກຍື່ນເຂົ້າໄປໃນເອກະສານການດໍາເນີນງານ ແລະບໍາລຸງຮັກສາ. ການບິດເບືອນສາຍໄຟ ແລະການຕັ້ງຄ່າທັງໝົດໄດ້ຖືກແກ້ໄຂກ່ອນທີ່ແຜງປ້ອງກັນຈະຖືກນຳໄປໃຊ້ຢ່າງເປັນທາງການ.

ຂໍ້ໄດ້ປຽບຂອງແອັບພລິເຄຊັນ: ສັນຍານຈໍາລອງຂັ້ນສອງມາດຕະຖານແມ່ນສ້າງຂຶ້ນໂດຍເຄື່ອງຈັກດຽວ, ມີຂໍ້ມູນໄລຍະເວລາທີ່ສາມາດຕິດຕາມໄດ້ສໍາລັບການຍື່ນ. ບໍ່ມີແຫຼ່ງປະຈຸບັນແຍກຕ່າງຫາກ, ແຫຼ່ງແຮງດັນ, ເຄື່ອງຈັບເວລາຫຼືເຄື່ອງຈໍາລອງການຕິດຕໍ່ແມ່ນຈໍາເປັນ, ຕັດປະລິມານເຄື່ອງມືຢູ່ໃນສະຖານທີ່ຢ່າງຫຼວງຫຼາຍ. ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການຈັດຊື້ໂດຍລວມສໍາລັບບໍລິສັດວິສະວະກໍາ.

FAQ

1, ເຄື່ອງທົດສອບການປົກປ້ອງ Relay ສາມເຟດໃຊ້ສໍາລັບຫຍັງ?

ມັນຖືກນໍາໃຊ້ສໍາລັບການທົດສອບການສັກຢາຮອງຂອງ relays ປ້ອງກັນ, ອຸປະກອນປ້ອງກັນ microprocessor, ວົງຈອນການເດີນທາງ, ອຸປະກອນ reclosing, ແລະແຜງປ້ອງກັນ.

2, VS-JB900 ສະຫນອງແຮງດັນແລະປະຈຸບັນຫຼາຍປານໃດ?

ມັນສະຫນອງມາດຕະຖານແຮງດັນ 4 ເຟດແລະຜົນຜະລິດ 3 ເຟດໃນປະຈຸບັນ.

3, ຜົນຜະລິດໃນປັດຈຸບັນ AC ສູງສຸດແມ່ນຫຍັງ?

ແຕ່ລະໄລຍະສາມາດຜົນຜະລິດ 0 ຫາ 40 A RMS. ເມື່ອສາມຊ່ອງປະຈຸບັນເຊື່ອມຕໍ່ຂະຫນານ, ຜົນຜະລິດສາມາດບັນລຸ 0 ຫາ 120 A RMS ສໍາລັບການທົດສອບໄລຍະສັ້ນ.

4, ລະດັບຜົນຜະລິດແຮງດັນ AC ແມ່ນຫຍັງ?

ໄລຍະການອອກແຮງດັນຂອງໄລຍະແມ່ນ 0 ຫາ 120 V RMS, ແລະໄລຍະການອອກແຮງດັນຂອງສາຍແມ່ນ 0 ຫາ 240 V RMS.

5, ຜູ້ທົດສອບສາມາດວັດແທກທີ່ໃຊ້ເວລາການປະຕິບັດ relay?

ແມ່ນແລ້ວ. ຊ່ວງເວລາວັດແທກແມ່ນ 0.1 ms ຫາ 9999 s, ມີຄວາມແມ່ນຍໍາ 0.1 ms.

6, ເຄື່ອງທົດສອບການປົກປ້ອງ Relay ສາມເຟດສະຫນັບສະຫນູນຜົນຜະລິດ DC ບໍ?

ແມ່ນແລ້ວ. ມັນສະຫນັບສະຫນູນຜົນຜະລິດ DC ໃນປັດຈຸບັນ, ແຮງດັນໄຟຟ້າຂອງ DC, ແລະຜົນຜະລິດພະລັງງານ DC ເອກະລາດສໍາລັບການທົດສອບ relay ແລະວົງຈອນຮອງ.

7, ປະເພດໃດແດ່ຂອງ Relay ສາມາດທົດສອບ?

ເຄື່ອງທົດສອບສາມາດໃຊ້ສໍາລັບ overcurrent, earth fault, voltage, frequency, differential, distance, directional, reclosing, ແລະອຸປະກອນປ້ອງກັນອື່ນໆ.

8, ມາດຕະຖານໃດທີ່ໃຊ້ໄດ້?

ມາດຕະຖານການອ້າງອິງສຳລັບເຄື່ອງທົດສອບການປ້ອງກັນການສົ່ງຕໍ່ປະເພດນີ້ລວມມີ GB/T 7261-2008 ແລະ DL/T 624-2010. ຜູ້ໃຊ້ຄວນປະຕິບັດຕາມຂັ້ນຕອນການທົດສອບການປ້ອງກັນ relay ທ້ອງຖິ່ນ.

ຄວາມເຂັ້ມແຂງຂອງບໍລິສັດ – Weshine Electric

ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບ, ພວກເຮົາສະຫນັບສະຫນູນ OEM & bulk wholesale.Weshine Electric ພັດທະນາແລະສະຫນອງອຸປະກອນການທົດສອບພະລັງງານສໍາລັບຜູ້ປະຕິບັດງານຕາຂ່າຍໄຟຟ້າ, ສະຖານີຍ່ອຍ, ຜູ້ຮັບເຫມົາໄຟຟ້າ, ຫ້ອງທົດລອງ, ພະແນກພະລັງງານທາງລົດໄຟແລະທຸກປະເພດຂອງຜູ້ໃຊ້ອຸດສາຫະກໍາ. ສໍາລັບສະຖານະການການທົດສອບການປ້ອງກັນ relay, ພວກເຮົາສຸມໃສ່ຜົນຜະລິດສັນຍານທີສອງທີ່ຫມັ້ນຄົງ, ການດໍາເນີນງານພາກສະຫນາມທີ່ສະດວກແລະການເຮັດວຽກການທົດສອບມາດຕະຖານ, ຈັບຄູ່ກັບການສະຫນັບສະຫນູນດ້ານວິຊາການຫລັງການຂາຍທີ່ເຊື່ອຖືໄດ້.

ພວກເຮົາສະເຫນີຄໍາແນະນໍາການຄັດເລືອກອຸປະກອນຂອງລູກຄ້າ, ການຝຶກອົບຮົມການປະຕິບັດການປະຕິບັດສໍາລັບການທົດສອບ relay ຕ່າງໆ, ການວາງແຜນການທົດສອບວົງຈອນຮອງ, ແລະການແກ້ໄຂການທົດສອບທີ່ກໍາຫນົດເອງສໍາລັບຄວາມຕ້ອງການກວດກາພິເສດ. ແຕ່ລະຫນ່ວຍໄດ້ຮັບການກວດກາຄຸນນະພາບໂຮງງານຢ່າງເຕັມທີ່, ມີ tutorial ການດໍາເນີນງານແລະການບໍລິການຫລັງການຂາຍທົ່ວໂລກທີ່ມີຢູ່. ມີປະສົບການດ້ານວິສະວະກໍາພະລັງງານຫຼາຍປີ, ພວກເຮົາສະຫນອງການແກ້ໄຂການທົດສອບ relay ຄົບຖ້ວນເພື່ອຊ່ວຍໃຫ້ລູກຄ້າຍົກສູງປະສິດທິພາບການສົ່ງຕໍ່ແລະການກວດສອບ, ແລະຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງຂອງລະບົບການປົກປ້ອງພະລັງງານທັງຫມົດ. ການຂົນສົ່ງທົ່ວໂລກໄວ, ເງື່ອນໄຂການຈ່າຍເງິນທີ່ຍືດຫຍຸ່ນສໍາລັບຜູ້ຊື້ຈໍານວນຫລາຍ.
