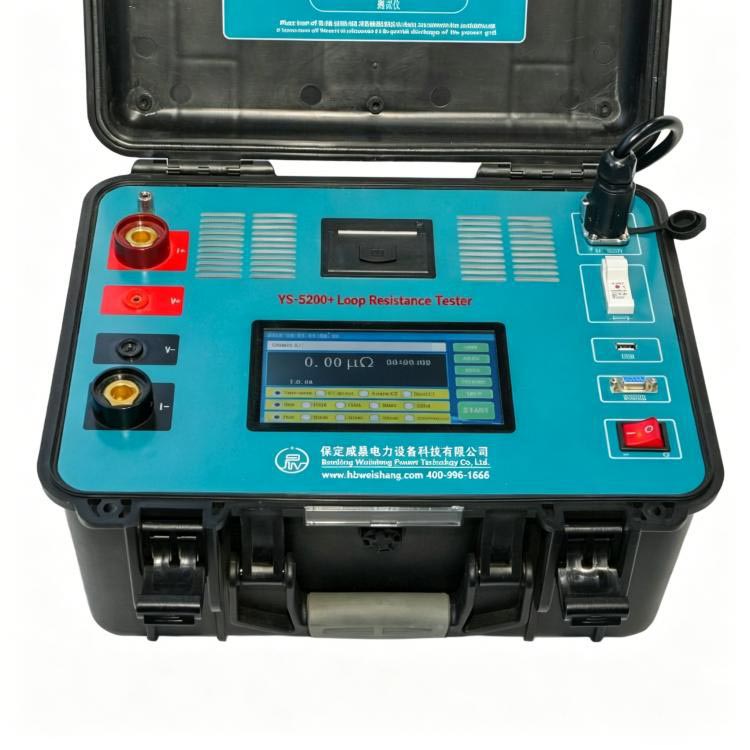

ເຄື່ອງທົດສອບຄວາມຕ້ານທານວົງຈອນອັດສະລິຍະ Desktop 300A

ເຄື່ອງທົດສອບຄວາມຕ້ານທານວົງຈອນອັດສະລິຍະຂອງ Desktop 300A ທີ່ທົນທານທີ່ສະເໜີໃຫ້ໂດຍ Weshine, ຜູ້ຜະລິດ ແລະ ຈຳໜ່າຍມືອາຊີບໃນປະເທດຈີນ, ສົ່ງການອ່ານໄມໂຄໂອມທີ່ຊັດເຈນກ່ຽວກັບເຄື່ອງຕັດວົງຈອນ, ຕົວຕັດສາຍ, ສະວິດໜ່ວຍໂລກ ແລະຂໍ້ຕໍ່ busbar, ເຖິງແມ່ນວ່າກະແສໄຟຟ້າຈະແລ່ນຜ່ານວົງດຽວ ຫຼື ສາຂາຂະໜານຫຼາຍສາຍ.

ພວກເຮົາສ້າງຫນ່ວຍງານນີ້ປະຕິບັດຕາມມາດຕະຖານການທົດສອບສີ່ສາຍ DL/T845.4-2019 ແລະ IEC, ກົງກັບຄວາມຕ້ອງການອຸດສາຫະກໍາຢ່າງສົມບູນສໍາລັບການກວດພົບຄວາມຕ້ານທານສູງໃນປະຈຸບັນ.

Inside the machine sits a high-power constant current source paired with multi-channel current sensing hardware. ໂຄງສ້າງນີ້ເຮັດໃຫ້ຜົນຜະລິດໃນປະຈຸບັນຄົງທີ່ແລະການເກັບຕົວຢ່າງແຮງດັນທີ່ຖືກຕ້ອງ, ເຖິງແມ່ນວ່າໃນເວລາທີ່ເຮັດວຽກຄຽງຄູ່ກັບຕາຂ່າຍໄຟຟ້າຂະຫນານທີ່ສັບສົນ, ເຊິ່ງເປັນເຫດຜົນສໍາຄັນທີ່ຜູ້ຮັບເຫມົາວິສະວະກໍາວາງຄໍາສັ່ງຫຼາຍຄັ້ງສໍາລັບຮູບແບບນີ້.

ຫຼັກການວັດແທກຫຼັກ

ເຄື່ອງທົດສອບຄວາມຕ້ານທານຂອງວົງຈອນອັດສະລິຍະ Desktop 300A ອາໄສສອງໂມດູນຫຼັກທີ່ໃຊ້ໄດ້ຄື:

1.Adjustable ສູງຜົນຜະລິດໃນປະຈຸບັນຄົງທີ່: 50A–300A

2.Wireless DC ເຊັນເຊີ clamp: 0 ~ ± 600A ການຈັບປະຈຸບັນ

ມັນຄິດໄລ່ການຕໍ່ຕ້ານການຕິດຕໍ່ຕົວຈິງໂດຍອີງໃສ່ກົດຫມາຍຂອງ Ohm: R = V / I₀

V = ການຫຼຸດລົງແຮງດັນທີ່ກວດພົບໃນຈຸດຕິດຕໍ່

I₀ = ປະຈຸບັນທີ່ແທ້ຈິງຜ່ານສາຂາທີ່ທົດສອບ

ໂໝດການທົດສອບອັດສະລິຍະ (ການປະດິດສ້າງຫຼັກ)

ໄຟຟ້າ weshine ປະສົມປະສານສີ່ຮູບແບບການທົດສອບແບບພິເສດເພື່ອສະຫນັບສະຫນູນເງື່ອນໄຂພາກສະຫນາມທີ່ແຕກຕ່າງກັນ:

1. ຮູບແບບການຕໍ່ຕ້ານວົງຈອນແບບດັ້ງເດີມ

ຜູ້​ໃຊ້​ຈໍາ​ເປັນ​ຕ້ອງ​ຕັດ​ການ​ເຊື່ອມ​ຕໍ່​ຂ້າງ​ຫນຶ່ງ​ຂອງ​ເຄືອ​ຂ່າຍ earthing ເພື່ອ bypass shunt ການ​ແຊກ​ແຊງ​ໃນ​ປັດ​ຈຸ​ບັນ​. ຕົວທົດສອບຈະປ້ອນກະແສໄຟຟ້າສູງສຸດ 300A DC ແລະອ່ານຂໍ້ມູນການຫຼຸດລົງຂອງແຮງດັນ. ຮູບແບບນີ້ບັນລຸຄວາມແມ່ນຍໍາສູງສຸດແລະເຮັດວຽກໄດ້ດີສໍາລັບສະຖານທີ່ບໍາລຸງຮັກສາທີ່ວາງແຜນໄວ້.

2. Clamp ໂຫມດການວັດແທກໂດຍກົງ

ບໍ່ຈໍາເປັນຕ້ອງເອົາການເຊື່ອມຕໍ່ພື້ນດິນແຍກຕ່າງຫາກ. The wireless clamp tracks real-time branch current I₀, then the machine computes resistance automatically with R=V/I₀. Highlights: No disassembly work, faster field testing, safer for live-area maintenance.

3. ໂຫມດ Shunt ຂ້າງດຽວ

Suitable for parallel grounding layouts like cabinet earthing and distributed ground grids. ຕົວຍຶດວັດແທກ shunt ສາຂາປະຈຸບັນ I₂, ແລະອຸປະກອນເຮັດວຽກອອກການທົດສອບປະສິດທິພາບທີ່ມີ I₀=I₁−I₂ ກ່ອນທີ່ຈະຄິດໄລ່ຄວາມຕ້ານທານ. It fixes accuracy errors caused by partial parallel currents.

4. ໂໝດ Dual-Side Shunt

ສໍາລັບຕາຂ່າຍໄຟຟ້າຂະຫນາດໃຫຍ່ທີ່ມີກະແສການແບ່ງປັນ bidirectional ໃນສະຖານີຍ່ອຍ. ສອງຕົວຍຶດເກັບເອົາກະແສສາຂາ I21 ແລະ I22, ລະບົບຈະຄິດໄລ່ I₀=I₁−I21−I22 ເພື່ອໃຫ້ໄດ້ຮັບຂໍ້ມູນການຕໍ່ຕ້ານທີ່ແທ້ຈິງສໍາລັບເຄືອຂ່າຍຫຼາຍສາຂາ.

ຄວາມປອດໄພແລະການອອກແບບລະບົບ Clamp

ຕົວຍຶດໄຮ້ສາຍທີ່ຈັບຄູ່ກັນສາມາດກໍານົດທິດທາງປະຈຸບັນຂອງ DC ໂດຍອັດຕະໂນມັດ.

ຂໍ້ມູນຈໍາເພາະຂອງຕົວຍຶດກະແຈ:

1, ໄລຍະການທົດສອບ DC: 0 ຫາ ± 600A

2​, ຕ້ອງ​ສອດ​ຄ່ອງ​ກັບ​ທິດ​ທາງ​ປະ​ຈຸ​ບັນ​ທີ່​ຖືກ​ຕ້ອງ​ສໍາ​ລັບ​ຂໍ້​ມູນ​ທີ່​ຖືກ​ຕ້ອງ​

3​, ການ​ທໍາ​ງານ​ການ​ປັບ​ຕົວ​ໃນ​ຕົວ​ເພື່ອ​ຊົດ​ເຊີຍ deviation ການ​ວັດ​ແທກ​

ເຕືອນຄວາມປອດໄພຂອງການດໍາເນີນງານ:

1​, ຢ່າ​ປະ​ຕິ​ບັດ​ການ clamp ເກີນ​ລະ​ດັບ​ການ​ວັດ​ແທກ​ຂອງ​ຕົນ​ເພື່ອ​ຫຼີກ​ເວັ້ນ​ການ​ຄວາມ​ເສຍ​ຫາຍ​ຮາດ​ແວ​

2​, ຕິດ​ຕັ້ງ clamps ປະ​ຕິ​ບັດ​ຕາມ​ເຄື່ອງ​ຫມາຍ​ທິດ​ທາງ​ໃນ​ປັດ​ຈຸ​ບັນ​ເພື່ອ​ສະ​ຖຽນ​ລະ​ພາບ​ການ​ອ່ານ​

3​, ດໍາ​ເນີນ​ການ​ປັບ​ທຽບ​ເປັນ​ປົກ​ກະ​ຕິ​ເພື່ອ​ຫຼຸດ​ຜ່ອນ​ຄວາມ​ຜິດ​ພາດ​ຂໍ້​ມູນ​

ຄູ່ມືການປະຕິບັດຂັ້ນຕອນໂດຍຂັ້ນຕອນ

ຕົວທົດສອບ desktop ນີ້ປະຕິບັດຕາມຂັ້ນຕອນການທົດສອບພາກສະຫນາມມາດຕະຖານສໍາລັບສະຖານະການໃນປະຈຸບັນສູງ.

ຂັ້ນຕອນທີ 1: ການກະກຽມລະບົບ

ຢືນຢັນວ່າອຸປະກອນປິດໄຟເຕັມແລ້ວ, ການຕິດຕັ້ງສາຍດິນສຳເລັດແລ້ວ, ແລະແບັດເຕີລີຕົວຍຶດຖືກສາກເຕັມແລ້ວ. ລູກຄ້າຈັດຊື້ຫຼາຍສາມາດໄດ້ຮັບປື້ມຄູ່ມືການປະຕິບັດຢ່າງເຕັມທີ່ພ້ອມກັບການຂົນສົ່ງ.

ຂັ້ນຕອນທີ 2: ການຕັ້ງຄ່າສາຍໄຟ

I+ ແລະ I- ເຊື່ອມຕໍ່ສອງສົ້ນຂອງວົງຈອນທົດສອບ; V+ ແລະ V- ຕິດກັບຈຸດເກັບຕົວຢ່າງແຮງດັນພາຍໃນ. ວາງເຄື່ອງກວດຫາແຮງດັນໃຫ້ຢູ່ພາຍໃນຮອບປະຈຸບັນເພື່ອຄວບຄຸມການແຊກແຊງສາຍໄຟ.

ຂັ້ນຕອນທີ 3: ການເລືອກຮູບແບບ

ເລືອກໂຫມດການທົດສອບຫນຶ່ງ: ໂຫມດການຖອດປະກອບແບບດັ້ງເດີມ, ໂຫມດການຍຶດໂດຍກົງ, ໂຫມດ shunt ດຽວຫຼືໂຫມດ shunt ສອງ. ຫຼັງຈາກນັ້ນ, ກໍານົດຜົນຜະລິດໃນປະຈຸບັນ (50A–300A) ແລະໄລຍະເວລາການທົດສອບ (ໄວ / 10s / 30s / 60s / ຢ່າງຕໍ່ເນື່ອງ).

ຂັ້ນຕອນທີ 4: ຂະບວນການວັດແທກ

ເຄື່ອງຈັກດໍາເນີນການ ramp-up ປະຈຸບັນ, ການຄວບຄຸມສະຖຽນລະພາບ, ການຈັບປະຈຸບັນທີ່ແທ້ຈິງ, ການເກັບຕົວຢ່າງແຮງດັນ, ການຄິດໄລ່ຄວາມຕ້ານທານແລະການຊົດເຊີຍອຸນຫະພູມອັດຕະໂນມັດໂດຍບໍ່ມີການປັບຄູ່ມື.

ຂັ້ນຕອນທີ 5: ການສະແດງຜົນ

ໜ້າຈໍສະແດງຜົນທັງໝົດປະຈຸບັນI₁, ກະແສໄຟຟ້າສາຂາ (I₂ / I21 / I22), ຄ່າຄວາມຕ້ານທານໃນ micro-ohms, ເວລາທົດສອບ ແລະສະຖານະຄວາມໝັ້ນຄົງ.

ຂັ້ນຕອນທີ 6: ການຄຸ້ມຄອງຂໍ້ມູນ

ຜູ້ປະກອບການສາມາດບັນທຶກບັນທຶກການທົດສອບໄວ້ໃນຫນ່ວຍຄວາມຈໍາທ້ອງຖິ່ນ, ບັນທຶກການສົ່ງອອກຜ່ານ FAT32 USB drives, ພິມບົດລາຍງານທີ່ມີໂມດູນພິມທາງເລືອກ, ແລະເບິ່ງຄືນຂໍ້ມູນການທົດສອບປະຫວັດສາດໄດ້ທຸກເວລາ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

ເຄື່ອງທົດສອບຄວາມຕ້ານທານຂອງວົງຈອນອັດສະລິຍະ Desktop 300A ນີ້ຈັດການກັບວຽກງານກວດຫາຄວາມຕ້ານທານພາຍໃຕ້ການຕິດດິນທີ່ຊັບຊ້ອນ ແລະ ເງື່ອນໄຂການລົບກວນແມ່ເຫຼັກໄຟຟ້າທີ່ເຂັ້ມແຂງ, ໄດ້ຮັບການຮັບຮອງເອົາຢ່າງກວ້າງຂວາງໂດຍຜູ້ຊື້ຈາກຂະແຫນງການເຫຼົ່ານີ້:

1​, ສະ​ຖາ​ນີ​ຍ່ອຍ​ຂະ​ຫນາດ​ໃຫຍ່​

2​, ໂຮງ​ງານ​ຜະ​ລິດ​ພະ​ລັງ​ງານ​

3​, ລະ​ບົບ switchgear ອຸດ​ສາ​ຫະ​ກໍາ​

4, ສະຖານທີ່ສົ່ງໄຟຟ້າແຮງດັນສູງ

5​, ເຄືອ​ຂ່າຍ​ຕາ​ຂ່າຍ​ໄຟ​ຟ້າ​

ລະບົບປະຕິບັດຫນ້າເຊື່ອຖືພາຍໃຕ້:

1 , ການແຊກແຊງໄຟຟ້າທີ່ເຂັ້ມແຂງ

2​, ການ​ແຜ່​ກະ​ຈາຍ​ປັດ​ຈຸ​ບັນ​ຂະ​ຫນານ​

3​, ການ​ເຂົ້າ​ເຖິງ​ການ​ຕັດ​ການ​ຈໍາ​ກັດ​

4​, ການ​ດໍາ​ເນີນ​ງານ​ບໍາ​ລຸງ​ຮັກ​ສາ​ຢ່າງ​ຕໍ່​ເນື່ອງ​

ການນໍາໃຊ້ການທົດສອບແບບປົກກະຕິ

1​, ຕິດ​ຕໍ່​ທົດ​ສອບ​ຄວາມ​ຕ້ານ​ທານ​ສໍາ​ລັບ breakers ແຮງ​ດັນ​ສູງ​

2​, ການ​ກວດ​ກາ​ຄວາມ​ຜິດ​ພາດ​ຂອງ​ຕາ​ຂ່າຍ​ໄຟ​ຟ້າ substation​

3​, ການ​ກວດ​ພົບ​ຄວາມ​ຕ້ານ​ທານ​ຂອງ busbar ການ​ເຊື່ອມ​ຕໍ່​ຂໍ້​ຕໍ່​

4​, ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​ປົກ​ກະ​ຕິ​ສໍາ​ລັບ GIS / AIS ຕູ້​ສະ​ຫຼັບ​

5, ການກວດກາຄຸນນະພາບໂຮງງານສໍາລັບອຸປະກອນໄຟຟ້າຂອງໂຮງງານໄຟຟ້າ

6​, ການ​ວິ​ເຄາະ​ລະ​ບົບ​ພື້ນ​ດິນ​ສໍາ​ລັບ​ເຄືອ​ຂ່າຍ​ສາຍ​ສົ່ງ​

7​, ການ​ແກ້​ໄຂ​ບັນ​ຫາ​ຂອງ​ລະ​ບົບ​ຈໍາ​ຫນ່າຍ​ພະ​ລັງ​ງານ​ອຸດ​ສາ​ຫະ​ກໍາ​

ຂໍ້ໄດ້ປຽບ Weshine

ພວກເຮົາສ້າງເຄື່ອງທົດສອບຄວາມຕ້ານທານຂອງວົງຈອນອັດສະລິຍະ Desktop 300A ດ້ວຍສະຖາປັດຕະຍະກຳການວັດແທກຫຼາຍໂໝດເພື່ອແກ້ໄຂບັນຫາການເຊື່ອມຈອດກະແສໄຟຟ້າຂະໜານທີ່ຫຍຸ້ງຍາກ ແລະສັບສົນໃນລະບົບໄຟຟ້າທີ່ທັນສະໄໝ. ການທົດສອບການບໍ່ຖອດຕົວຍຶດໄຮ້ສາຍຕັດການຢຸດການບໍາລຸງຮັກສາແລະປັບປຸງຄວາມປອດໄພຂອງສະຖານທີ່ຢ່າງຫຼວງຫຼາຍ, ເຊິ່ງເຮັດໃຫ້ຜູ້ສະຫນອງການບໍລິການໄຟຟ້າຈໍານວນຫຼາຍເຊັນສັນຍາການສະຫນອງໃນໄລຍະຍາວກັບພວກເຮົາ.

Multi-channel real-time current calculation algorithms ensure accurate resistance values even in parallel grounding environments. ຜົນຜະລິດໃນປະຈຸບັນຂະຫນາດໃຫຍ່ 300A ທໍາລາຍຊັ້ນ oxide ເທິງຫນ້າຕິດຕໍ່ທີ່ມີອາຍຸຢ່າງໄວວາ, ສົ່ງຜົນການທົດສອບທີ່ຫນ້າເຊື່ອຖືຫຼາຍສໍາລັບຂໍ້ຕໍ່ conductive ທີ່ສວມໃສ່. Built-in intelligent thermal control keeps the unit steady under long high-current working loads.

ຂໍ້ໄດ້ປຽບການອອກແບບອຸດສາຫະກໍາທີ່ເປັນມິດກັບຜູ້ໃຊ້ສໍາລັບຜູ້ຊື້:

1​, Multi-mode ການ​ດໍາ​ເນີນ​ງານ​ອັດ​ສະ​ລິ​ຍະ​

2​, Visualized ການ​ສະ​ແດງ​ຂໍ້​ມູນ​ໃນ​ປັດ​ຈຸ​ບັນ​ທີ່​ແທ້​ຈິງ​

3, ຊຸດເຕັມຂອງຫນ້າທີ່ປ້ອງກັນຄວາມປອດໄພອັດຕະໂນມັດ

4​, ການ​ເກັບ​ຮັກ​ສາ​ຂໍ້​ມູນ​ໂຄງ​ສ້າງ​ແລະ​ການ​ສົ່ງ​ອອກ​

ຕິດຕໍ່ທີມງານຂາຍຂອງພວກເຮົາທັນທີເພື່ອຮັບໃບສະເຫນີລາຄາທີ່ກໍາຫນົດເອງແລະໄຟລ໌ພາລາມິເຕີດ້ານວິຊາການທີ່ສົມບູນສໍາລັບການຈັດຊື້ໂຄງການຂອງທ່ານ.
